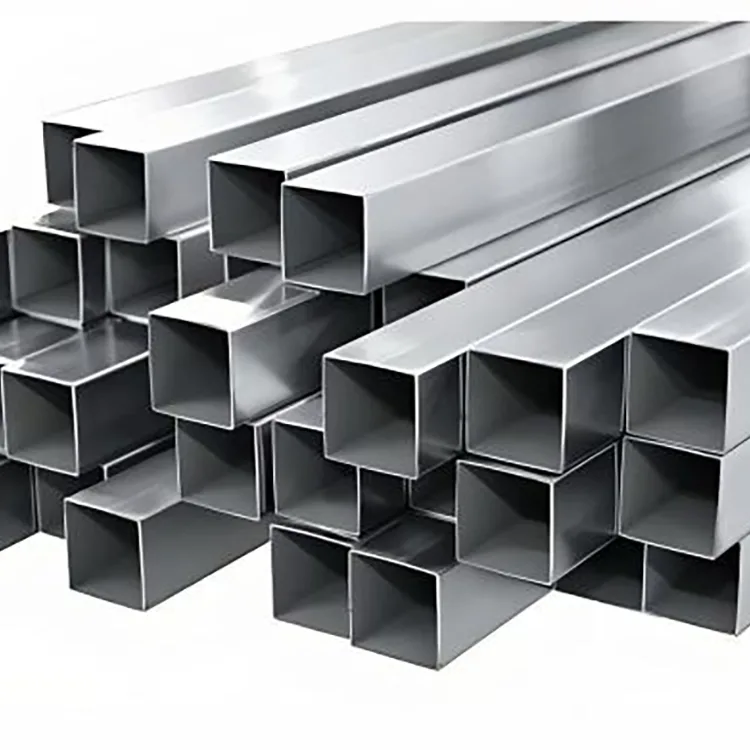

Tűzihorganyzott precíziós acél derékszögű cső

Tűzihorganyzott precíziós acél derékszögű cső egy precíziós, téglalap alakú üreges rész, amelyet határozottan 90°-os sarokkal terveztek, nem pedig a hagyományos négyzet alakú csövön általában látható lekerekített sarkot. Az alapcsövet először a kívánt metszetpontosság, egyenesség és sarokgeometria elérése érdekében gyártják le, majd tüzihorganyzáson dolgozzák fel a kültéri korrózióvédelem érdekében.

A termék olyan projektekhez készült, ahol a szabványos lekerekített sarkú horganyzott cső nem adja meg a tervezés által megkívánt megjelenést, illesztési pontosságot vagy sarokmeghatározást. Az éles külső vonalak megkönnyítik a letisztult megjelenésű keretek, korlátok, tájszerkezetek és építészeti acélszerkezetek létrehozását.

Ugyanakkor a termék továbbra is szerkezeti acélcső. Valós teherbírása függ a szelvénymérettől, a falvastagságtól, az acélminőségtől, a fesztávtól és a csatlakozás kialakításától. A horganyzás megvédi az acélt a légköri korróziótól; nem helyettesíti a szerkezeti tervezést.

Miért számít a 90°-os sarok?

A sarok az egyik fő oka ennek a csőnek a meghatározásának.

A hagyományos négyzet- vagy téglalap alakú csőnek általában van egy sugaras külső sarka, amelyet az alakítási folyamata okoz. Ez elfogadható általános szerkezeti munkáknál, de egyes építészeti és precíziós gyártási projektekhez vizuálisan élesebb sarkok és következetesebb csomópontok szükségesek.

A precíziós derékszögű profil a következőket nyújtja:

Tisztább vizuális vonalak: hasznos a szabadon álló keretekhez, korlátokhoz és tájszerkezetekhez.

Kiszámíthatóbb kapcsolatok: a meghatározott sarok leegyszerűsítheti a más derékszögű tagokhoz való igazítást.

Kevesebb vizuális torzítás: az egyenes metszetvonalakat könnyebb fenntartani a kész szerkezeteken.

Jobban illeszkedik a precíziós gyártáshoz: akkor hasznos, ha a méretek és a megjelenés egyaránt fontosak.

Ez különösen fontossá teszi a terméket azoknál a projekteknél, amelyek a közönséges szerkezeti acél és az építészeti fémszerkezetek között helyezkednek el.

Fő termékleírások

A GB/T 13912-2020 horganyzási szabvány továbbra is a jelenlegi kínai nemzeti szabvány a vas- és acéltermékeken lévő tűzihorganyzott bevonatok műszaki követelményeire és vizsgálati módszereire vonatkozóan.

A horganyzás előtt a pontosság

Ennél a csőtípusnál a bevonat minősége önmagában nem elegendő.

Az alap derékszögű csőnek először meg kell felelnie a kívánt geometriának. A fontos ellenőrzések közé tartozik a szelvény méretei, a falvastagság, a sarok alakja, az egyenesség és az általános felületi állapot.

Csak miután a cső elérte a kívánt kész profilt, kerül sor a horganyzási folyamatra.

Egy tipikus útvonal a következő:

Precíziós acélcső → méretellenőrzés → vágás / gyártás → zsírtalanítás → pácolás → öblítés → folyósítás → szárítás → tűzihorganyzás → hűtés / passziválás → bevonatvizsgálat → végső méret- és megjelenésvizsgálat → csomagolás.

Ez a rendelés azért fontos, mert a vásárló két dolgot vásárol egy termékben: egy precíziós acélprofilt és egy korrózióvédelmi rendszert.

Tűzihorganyzás éles sarokprofilokhoz

Az éles sarkok az egyik olyan terület, amelyre a horganyzás során különös figyelmet kell fordítani.

A csövet az előkezelési és a cinkbemerítési szakaszon egy kész profilként dolgozzák fel úgy, hogy a sarok, a cső felületei és végei ugyanazon kezelés során kapják a cinkbevonatot.

A cél nem egyszerűen az, hogy a tubus ezüstszürkévé váljon. A bevonatnak folyamatos korrózióvédelmet kell biztosítania, miközben kellően jól tapadnia kell a normál kezeléshez és telepítéshez.

Projektmegrendeléseknél a bevonat vastagságát előre meg kell állapodni, nem pedig a „horganyzott” követelményt hagyni.

Cink bevonat és kültéri szolgáltatás

A mellékelt termékspecifikáció 60–90 μm-t használ a hagyományos cinkbevonat-tartományként, és körülbelül 120 μm áll rendelkezésre az erősebb part menti és a magas korróziós kitettség érdekében.

A gyakorlati megközelítés a következő:

A magasabb cinktartalmú bevonat több bevonóanyagot biztosít az atmoszférikus korrózióhoz, de egyetlen horganyzott acélt sem szabad úgy leírni, mint amely teljesen védett a súlyos vegyi támadásokkal vagy tartós bemerítéssel szemben.

Miért válassza a precíziós derékszögű profilt a szabványos horganyzott négyzet alakú cső helyett?

A különbség elsősorban a geometriában és a felületben van, nem egyszerűen a korrózióállóságban.

A hagyományos horganyzott négyzet alakú cső praktikus választás általános keretekhez és teherhordó szerkezetekhez. Lekerekített sarkai általában elfogadhatóak a szokásos gyártáshoz.

A precíziós derékszögű cső olyan alkalmazásokra szolgál, ahol a sarok maga a vizuális vagy gyártási követelmény részét képezi.

Ez alkalmasabbá teszi a következőkre:

Építészeti táj keretek

Jól látható kültéri védőkorlátok

Precíziós önkormányzati struktúrák

Napelemes tartóelemek szabad kerettel

Dekoratív acélszerkezetek

Kültéri felszerelés keretei

A szabványos négyzet alakú cső továbbra is a jobb választás, ha a megjelenés kevésbé fontos, és a projektnek főleg hagyományos szerkezeti szakaszra van szüksége a legalacsonyabb ésszerű anyagköltséggel.

Precíziós fekete cső vs tűzihorganyzott precíziós cső

A két terméknek ugyanaz az alapvető precíziós profilja, de eltérő környezetekhez készültek.

Precíziós acél derékszögű cső

Best suited to dry indoor projects, controlled environments and applications where the customer plans to paint, powder coat or otherwise finish the surface after fabrication.

Tűzihorganyzott precíziós acél derékszögű cső

Jobban alkalmas kültéri és nedves alkalmazásokhoz, ahol az ügyfél az elsődleges korrózióvédő kezelést a szállítás előtt szeretné befejezni.

Ez a megkülönböztetés segít elkerülni a horganyzott anyag túlzott specifikációját száraz beltéri projekteknél, miközben megakadályozza az ellenkező hibát, vagyis a védelem nélküli fekete precíziós csövet kültéren.

Hol használják

Kültéri táj projektek

Tájvázakhoz, kerti építményekhez, parkokhoz, dekoratív burkolatokhoz és építészeti acélszerkezetekhez használják, ahol a tiszta vonalak számítanak.

Városi szabadtéri létesítmények

Alkalmas útsorompókhoz, közlekedési jelzőtáblákhoz, lámpatartókhoz és kommunális keretekhez.

Fotovoltaikus szerkezetek

Használható kiválasztott kültéri PV keretekhez, berendezési alapokhoz és acél segédelemekhez, ahol a precíziós profil illeszkedik a szerkezeti kialakításhoz.

Tengerparti és vízparti építmények

Szabadon álló korlátokhoz, járdatartókhoz és segédkeretekhez használják, ahol nagyobb korrózióvédelem szükséges.

Industrial outdoor equipment

Alkalmas berendezésvédő keretekhez, csőtartó szerkezetekhez és kültéri munkaállványokhoz nedves ipari környezetben.

Projekt alkalmazás: Elosztott napelemes szerkezetek

Lakossági és kereskedelmi elosztott PV projekteknél 40 × 40 mm-es és 50 × 50 mm-es horganyzott precíziós derékszögű csövet használtak kültéri támasztó alkalmazásokhoz.

A fő gond nem csak a korrózió volt. A szabadon álló keretnek is tiszta geometriára és következetes igazításra volt szüksége a telepítés során.

Megnövelt cinkspecifikációt alkalmaztak az ismételt kültéri nedves-száraz expozíció kezelésére. A mellékelt projektnyilvántartás szerint az elkészült szerkezetek öt év elteltével mentesek maradtak látható széles körben elterjedt rozsdától és deformációtól.

Projekt Pályázat: Települési és Tájszerkezetek

Kültéri települési és tájmunkákhoz az éles sarkú profil tisztább megjelenést biztosít, mint a hagyományos lekerekített sarkú cső.

Az anyag fix hosszban szállítható vagy a projektrajz szerint feldolgozható, csökkentve a beépítési helyen szükséges vágási és illesztési munkákat.

A szabadon álló építészeti acélszerkezeteknél a horganyzott bevonat mellett ellenőrzik a méretkonzisztenciát és a felület megjelenését.

Projekt alkalmazás: Tengerparti ipari keret

A part közelében végzett projekthez acélkeretekre volt szükség a kültéri berendezésekhez sós levegőben és magas páratartalom mellett.

Az ügyfél megnövelt, körülbelül 120 μm vastagságú cinkbevonatot írt elő, és a precíziós derékszögű profilt használta a tisztább külső megjelenés megőrzése érdekében.

Az ilyen típusú környezetben a bevonat specifikációja csak egy része a korróziós stratégiának. A vízelvezetés, a csatlakozási részletek, a helyszíni vágás és a hegesztés javítása szintén befolyásolja a hosszú távú teljesítményt.

Mi történik, ha a csövet vágják vagy hegesztik?

A gyári feldolgozást lehetőleg a horganyzás előtt fejezzük be.

Ez a következőket tartalmazza:

Fix hosszúságú vágás

Fúrás

Lyukasztás

Ferde vágás

Egyéb rajz alapú előkészítés

Ha a csövet horganyzás után vágják, az újonnan feltárt acélt meg kell tisztítani és megfelelő cinkben gazdag javítóbevonattal kell kezelni.

Ugyanez az elv vonatkozik a hegesztésre is. A hegesztési hő károsítja a cinket a hegesztési zónában és környékén, ezért a területet utólag meg kell tisztítani és javítani kell.

Ez az oka annak, hogy a részletes gyártási követelményekkel rendelkező ügyfeleket arra ösztönzik, hogy a gyártás előtt nyújtsák be a rajzot.

Hogyan történik a cső ellenőrzése a szállítás előtt

Precíziós horganyzott cső esetén az ellenőrzésnek magára a csövre és a horganyzásra is ki kell terjednie.

A horganyzás előtt az ellenőrzések a következőket tartalmazhatják:

Szakasz méretei

Falvastagság

Sarok geometriája

Egyenesség

Vágási pontosság

Felületi állapot

A horganyzás után az ellenőrzések a következőket tartalmazhatják:

Cink bevonat vastagsága

Bevonat fedés

Hámló vagy szabaddá vált acél

Felületi állapot

Végső egyenesség

Általános megjelenés

Mérnöki megrendelésekhez anyagtanúsítványok és horganyzás-ellenőrzési jegyzőkönyvek szállíthatók, harmadik fél általi ellenőrzéssel a szerződéses követelményeknek megfelelően.

Miért válassz minket?

A termék Tianjin ellátási láncunkon keresztül történő beszerzésének fő előnye a precíziós alapcső, a horganyzás és a befejező munka összehangolásának képessége, ahelyett, hogy független vásárlásként kezelnénk őket.

Precíziós cső horganyzás előtt: a szelvény geometriáját a korrózióvédelmi szakasz előtt ellenőrizzük, így a horganyzott felület nem rejti el a méretproblémákat az alapcsőben.

Megfelelő bevonatolási lehetőségek: a standard és a megnövelt horganyzási specifikációkat az aktuális környezetnek megfelelően lehet megbeszélni, ahelyett, hogy minden projekthez egy bevonatszintet használnánk.

Rajz alapú feldolgozás: fix hosszúságú, lyukak, ferde vágások és egyéb gyártási munkák elkészíthetők szállítás előtt.

Daqiuzhuang acélipari erőforrások: az acélfeldolgozó és horganyzás beszállítóinak helyi koncentrációja megkönnyíti az anyagbeszerzés, a gyártás és a szállítás összehangolását.

Projektdokumentáció: mérnöki beszerzésekhez anyaginformáció és horganyzási vizsgálati jegyzőkönyvek biztosíthatók, adott esetben külső ellenőrzési támogatással.

Belföldi és export rendelések: a szállítás megoldható projekt mennyiségekre, valamint kisebb próba- vagy egyedi rendelésekre, belföldi szállításhoz vagy tengeri szállításhoz igazított csomagolással.

A gyakorlati szempont egyszerű: a vásárlóknak nem kell minden megrendeléshez precíziós csőszállítót, külön horganyzóműhelyt és egy másik gyártóműhelyt egyeztetniük.

Példa a beszerzési specifikációra

Árajánlathoz a teljes kérés a következőképpen írható:

Q235B / Precíziós derékszögű cső / 50×50 mm / megadott falvastagság / fix hosszúság / tűzihorganyzott / 60-90 μm horgany bevonat / rajz szerint vágva.

Egy tengerparti projekthez:

Q355B / Precíziós derékszögű cső / meghatározott metszet és fal / fix hosszúság / tűzihorganyzott / kb. 120 μm horganyzás / fúrás a rajz szerint.

Ez a formátum egyértelmű gyártási célt ad a szállítónak, és csökkenti az anyaggal, profillal és bevonattal kapcsolatos félreértéseket.

GYIK

Q1. Az éles sarok elveszíti horganyzáskor horganyzott bevonatát?

Az elkészült derékszögű csövet a horganyzási művelet során kész profilként dolgozzák fel. A minőség-ellenőrzés részeként ellenőrizni kell a bevonat lefedettségét a sarkoknál. A megfelelő folyamatszabályozás azért fontos, mert a sarokgeometria ennek a terméknek az egyik meghatározó jellemzője.

Q2. Szükség van-e a termék további festésére tűzihorganyzás után?

Normál kültéri alkalmazásokhoz a horganyzott felület külön elsődleges korróziógátló festési eljárás nélkül is használható. Dekoratív igényekhez vagy különösen agresszív környezetekhez további bevonat is megadható.

Q3. Milyen vastagságú cink kapható?

A mellékelt specifikáció 60–90 μm-t használ hagyományos tartományként, és körülbelül 120 μm-t az erősebb part menti és magas korróziós kitettség érdekében.

Q4. Használható a cső tenger közelében?

Igen. A part menti expozíciót nagyobb korróziós alkalmazásként kell kezelni, és megnövelt cinkbevonatot lehet választani. A folyamatos tengervízbe merítést külön kell értékelni, nem pedig szokásos kültéri expozícióként kezelni.

Q5. A cső vágható, fúrható vagy hegeszthető?

Igen. Ezeket az eljárásokat el lehet végezni, de lehetőség szerint előnyös a horganyzás előtti gyári feldolgozás. A horganyzás után vágott vagy hegesztett területeket megfelelő cinkben gazdag javítási kezelésben kell részesíteni.

Q6. Miben különbözik ez a normál horganyzott négyzetes csőtől?

A fő különbség a precíziós 90°-os derékszögű profil. Az élesebb geometria olyan projektekhez készült, ahol a megjelenés, az igazítás és a sarkok meghatározása fontosabb, mint a hagyományos, lekerekített sarkú négyzet alakú csöveknél.

Q7. Testreszabható a tűzihorganyzott precíziós acél derékszögű cső?

Igen. Rögzített hosszúságok, metszetspecifikációk és rajz alapú vágás, fúrás és ferdevágás a projektigény szerint rendezhető.

Q8. Rozsdásodik a horganyzott precíziós cső?

A horganyzás nagymértékben javítja a légköri korrózióállóságot, de egyetlen acélbevonat sem szünteti meg a korróziót minden körülmények között. Az élettartam a cinkbevonattól, a páratartalomtól, a sóterheléstől, a vegyszerektől, a vízvisszatartástól és a helyszíni kezeléstől függ.

Q9. A Q235B és a Q355B egyaránt szállítható?

Igen. A Q235B számos hagyományos alkalmazásra alkalmas, míg a Q355B akkor adható meg, ha a szerkezeti kialakítás nagyobb anyagszilárdságot igényel.

Q10. Tudsz ellenőrzési dokumentumokat adni?

Igen. Anyagtanúsítványok, horganyzási vizsgálati jegyzőkönyvek és egyéb egyeztetett minőségi dokumentumok szállíthatók. Harmadik fél általi ellenőrzés is megoldható a projekt megrendeléseknél.
