RonghengbiztosítjaHorganyzott Z szelemenmegoldások ipari épületekhez, gyári tetőkhöz, tetőtéri fotovoltaikus rendszerekhez, mezőgazdasági szerkezetekhez és egyéb könnyű acél alkalmazásokhoz. A Q235B vagy Q355B acélból hideghengerléssel és a gyártás utáni tűzihorganyzással gyártott Z-alakú szerkezeti elemek a hatékony tetőfesztávolságot ötvözik a korrózióvédelemmel az igényes kültéri környezetekhez.
A horganyzott Z szelemenek hidegen alakított szerkezeti acél elemek, amelyeket elsősorban lejtős tetőkhöz és könnyű acélszerkezetekhez terveztek. Z-alakú geometriájuk lehetővé teszi a szomszédos szelemenek átfedését, elősegítve a folyamatos szelemenvonalak kialakítását a tetőfesztávokon. Amikor a kész Z-szelvényt formázás, vágás és lyukasztás után tűzihorganyzzák, az elkészült profil védő cinkbevonatot kap a szabad felületein. Így a horganyzott Z szelemenek alkalmasak gyári tetőkre, tetőtéri napelemes projektekre, mezőgazdasági épületekre, nedves ipari létesítményekre és tengerparti építményekre. A kiválasztásnál figyelembe kell venni az acél minőségét, a szelvény magasságát, a falvastagságot, a fesztávot, a tetőterhelést, a szelementávolságot és a korróziós környezetet, nem csak a vastagságra hagyatkozni.
Tartalomjegyzék
- Mi az a horganyzott Z szegélyszalag?
- Miért számít a Z szakasz a tetőépítésben?
- Hogyan készül a horganyzott Z szelemen?
- Melyek a horganyzott Z szelemenek főbb jellemzői?
- Hogyan válasszuk ki a cinkbevonatot?
- A Q235B-t vagy a Q355B-t válassza?
- Hol használják általában a horganyzott Z szelement?
- Hogyan válasszák ki a vásárlók a megfelelő Z szelement?
- Milyen minőségi tényezőket kell ellenőriznie a vásárlóknak?
- GYIK a horganyzott Z szelemenről
- Következtetés

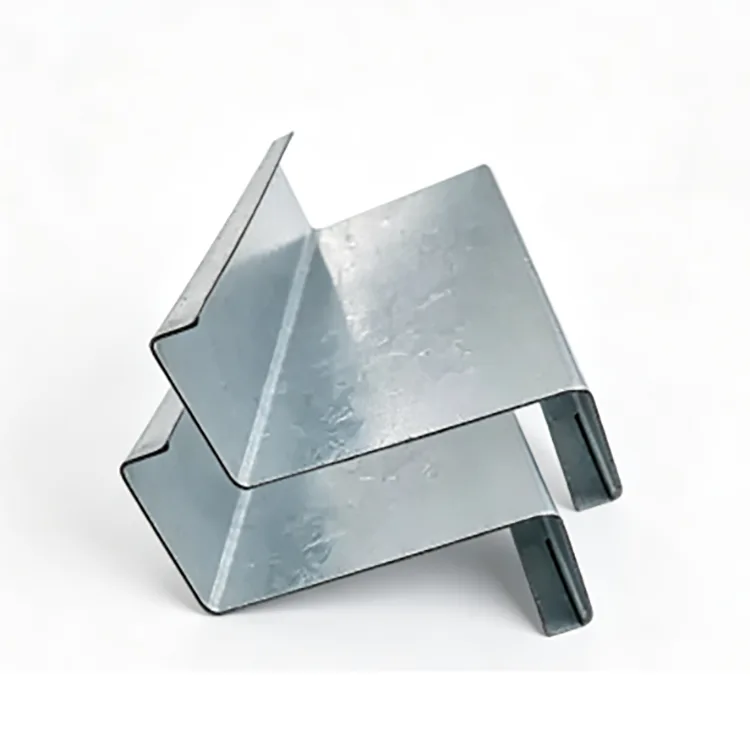

Mi az a horganyzott Z szegélyszalag?
A horganyzott Z szelemen egy Z alakú keresztmetszetű, hidegen alakított szerkezeti acél profil. Jellemzően szerkezeti acélszalagból gyártják, hengeralakítási műveletek sorozatával alakítják ki, a kívánt hosszúságra és furatkonfigurációra dolgozzák fel, majd tüzihorganyozzák kész profilként.
A Z geometria különösen hasznos lejtős tetőszerkezeteknél, mivel a szomszédos elemek a végükön átfedhetik egymást. Ez a jellemző lehetővé teszi a folyamatos szelemen elrendezést, miközben csökkenti a külön csatlakozások szükségességét minden szerkezeti nyílásnál.
A Rongheng termékinformációi Q235B és Q355B acélminőségeket, Z100–Z300 profilméreteket és 1,2 mm és 3,0 mm közötti falvastagságot írnak elő. Az elkészült profilok a projekt igényeknek megfelelően fix hosszúságú vágással, lyukasztással és sarokmegmunkálással is szállíthatók.
A bevonat nélküli hidegen alakított Z-szelvénytől eltérően a tűzihorganyzott profil horganyzott bevonattal rendelkezik, amely megvédi az alatta lévő acélt a légköri korróziótól. A bevonat akadályvédelmet és áldozatvédelmet is nyújthat, így az anyag különösen hasznos a szabadon álló szerkezeteknél.
Miért számít a Z szakasz a tetőépítésben?
A Z szelemen fő szerkezeti előnye, hogy képes átfedni egy másik Z szekcióval. A lejtős tetőn a szomszédos elemek karimái átfedő kapcsolatot hoznak létre, elősegítve a szelemenvonal meghosszabbítását az egymást követő fesztávokon.
Ez a konfiguráció számos gyakorlati előnnyel járhat:
- A Z alakú szerkezeti profil hatékony felhasználása.
- Potenciálisan kevesebb különálló illesztés a folyamatos tetővonalak mentén.
- Kényelmes alkalmazás ferde ipari tetőkön.
- Kompatibilitás az előre lyukasztott csatlakozó furatokkal.
- Rugalmas méretezés a különböző fesztáv és terhelési követelményekhez.
Körülbelül 10°-nál nagyobb lejtésű tetőknél az átfedés funkció különösen hasznos lehet. Laposabb tetőrendszereknél a C szelemen néha egyszerűbb szerkezeti elrendezést biztosít. A végső kiválasztásnak mindig a szerkezeti rajzokat és a műszaki számításokat kell követnie.
Hogyan készül a horganyzott Z szelemen?
A gyártási sorrend közvetlen hatással van a bevonat fedettségére és a méretkonzisztenciára. A tűzihorganyzási szakasz előtt megfelelően előállított horganyzott Z szelement alakítanak ki és gyártanak le.
Egy tipikus gyártási folyamat a következőket tartalmazza:
- Acéltekercs ellenőrzése és előkészítése.
- Az acélszalag szintezése.
- Hideghengerlés Z-profilba.
- Fix hosszúságú vágás.
- Lyukasztás és sarokvágás.
- Egyenesítés és stresszoldás.
- Zsírtalanítás és pácolás.
- Fluxus és szárítás.
- Tűzihorganyzás olvasztott cinkben.
- Hűtés és passziválás.
- Cink bevonat ellenőrzése.
- Végső megjelenés, méret- és csomagolásvizsgálat.
A tűzihorganyzás körülbelül 450°C-on történik. A főbb vágási és lyukasztási műveletek horganyzás előtti befejezése lehetővé teszi, hogy a megmunkált területek, kialakított sarkok és csatlakozási zónák cinkvédelmet kapjanak a horganyzási szakaszban.
Melyek a horganyzott Z szelemenek főbb jellemzői?
A különböző építési projektek a szelvénymagasság, az acélminőség, a vastagság, a hossz és a cinkbevonat különböző kombinációit igénylik. Az alábbi specifikációk gyakorlati referenciaként szolgálnak a beszerzési és mérnöki megbeszélésekhez.
| Tétel | Tipikus specifikáció | Projekt mérlegelése |
|---|---|---|
| Acél minőség | Q235B / Q355B | A szerkezeti terhelési követelményeknek megfelelően kiválasztva |
| Szakasz tartomány | Z100–Z300 | A magasabb szakaszok nagyobb fesztávra és nagyobb terhelésre is alkalmasak |
| Falvastagság | 1,2-3,0 mm | Függ a fesztávtól, távolságtól, széltől, hótól és a tervezett terheléstől |
| Formázási módszer | Hideghengerlés | Konzisztens Z alakú geometriát hoz létre |
| Galvanizálási módszer | Formázás után tüzihorganyzás | Védi az elkészült gyártott profilt |
| Szabványos cink bevonat | ≥85 μm | Megfelelő kezdőszint normál beltéri kültéri expozícióhoz |
| Magasabb cinkbevonat | 120-180 μm | Alkalmas nedves vagy közepesen korróziós környezetre |
| Magas korrózióálló bevonat | 200-275 μm | Erős tengerparti vagy ipari expozíciónak tekintendő |
| Feldolgozás | Vágás, lyukasztás, sarokvágás | Szerkezeti rajzok szerint testreszabható |
Ezeket a paramétereket nem szabad önállóan figyelembe venni. A szelvénymagasság, a falvastagság, az acélminőség, a szelementávolság és a szerkezeti terhelés együttesen határozzák meg a megfelelő kialakítást.
Hogyan válasszuk ki a cinkbevonatot?
A szükséges cinkbevonat erősen függ attól a környezettől, amelyben a szelemen működik. A száraz belterületi gyárhoz alkalmas bevonat nem használható automatikusan tengerparti épületekhez vagy kémiailag agresszív létesítményekhez.
| Expozíciós környezet | Javasolt cinkbevonat | Tipikus alkalmazás |
|---|---|---|
| Száraz beltéri | A bevonat nélküli is elegendő lehet | Védett beltéri szerkezetek |
| Normál beltéri kültéri | ≥85 μm | Gyári tetők és tetőtéri PV |
| Nedves / Közepes korrózió | 120-180 μm | Állattartó épületek és nedves műhelyek |
| Tengerparti / Erős korrózió | 200-275 μm | Kikötők, tengerparti épületek és agresszív környezetek |
A végső bevonat specifikációt a projekt korróziós kategóriája, a környezeti kitettség, az alkalmazandó szabványok és a várható üzemi feltételek alapján kell meghatározni.
A Q235B-t vagy a Q355B-t válassza?
A Q235B és a Q355B egyaránt elérhető horganyzott Z szelemenekhez, de nem cserélhetők fel minden szerkezeti alkalmazásban.
Q235BAlkalmas lehet normál üzemi tetőkhöz, mezőgazdasági épületekhez és tetőtéri fotovoltaikus szerkezetekhez, ha a kiválasztott metszet és vastagság megfelel a számított szerkezeti követelményeknek.
Q355Bgyakran figyelembe veszik nagyobb fesztávok, nagyobb hóterhelés, erősebb szélviszonyok és igényesebb szerkezeti alkalmazások esetén. A nagyobb szilárdságú anyag nagyobb teherbírást tud biztosítani hasonló szakaszviszonyok mellett, de ez nem jelenti automatikusan azt, hogy kisebb szakaszt kell választani.
Beszerzési célból az acélminőséget ezért a mérnöki tervezésből kell kiválasztani, nem pedig az anyagpreferencia alapján.
Hol használják általában a horganyzott Z szelement?
A szerkezeti hatékonyság, az átfedő geometria és a korrózióvédelem kombinációja a horganyzott Z szelement az építőipari alkalmazások széles körében alkalmassá teszi.
- Gyári tetők:Tető- és falszelemenként használják ipari acélépületekben.
- Tetőtéri fotovoltaikus rendszerek:Alkalmas lejtős tetőkhöz, ahol a Z-szelvény átfedése leegyszerűsíti a szelemen elrendezését.
- Tengerparti épületek:Ott használatos, ahol fokozott cinkbevonat-védelem szükséges a szabaddá tett acélhoz.
- Mezőgazdasági szerkezetek:Hasznos állattartó épületekhez, mezőgazdasági istállókhoz és üvegházzal kapcsolatos építményekhez.
- Nedves ipari létesítmények:Kiegészítő korrózióvédelmet biztosít nedvességnek kitett környezetben.
- Kültéri könnyűacél szerkezetek:Beépíthető nyitott tető- és burkolatrendszerekbe.
Minden projektnél ellenőrizni kell a kiválasztott szakaszt a szerkezeti rajzok, a fesztávra vonatkozó követelmények, a szelementávolság, a szélterhelés, a hóterhelés és a megengedett elhajlás szempontjából.
Hogyan válasszák ki a vásárlók a megfelelő Z szelement?
Ha csak a termék neve alapján vásárol Z szelement, akkor a specifikáció hiányos lehet. A professzionális beszerzési kérésnek meg kell határoznia a kritikus paramétereket az ajánlattétel és a gyártás előtt.
- Erősítse meg a szakasz méretét.Adja meg a szükséges Z magasságot, például Z160, Z200 vagy más rajzalapú profilt.
- Határozza meg a falvastagságot.A tipikus opciók 1,2 mm-től 3,0 mm-ig terjednek.
- Válassza ki az acélminőséget.Ellenőrizze, hogy Q235B vagy Q355B szükséges-e.
- Azonosítsa a korróziós környezetet.Adja meg, hogy a projekt szárazföldi, nedves, tengerparti vagy kémiailag agresszív.
- Adja meg a cinkbevonatot.Például ≥85 μm, 120–180 μm vagy 200–275 μm a projekt követelményei szerint.
- Erősítse meg a hosszt.A fix hosszúságú gyártás leegyszerűsítheti a telepítést és csökkentheti a helyszíni feldolgozást.
- Adjon lyukasztási rajzokat.A furat átmérőjét, távolságát és helyzetét egyértelműen meg kell adni.
- Erősítse meg az alkalmazandó szabványokat.A termékoldal a GB/T 6728-2025 szabványra hivatkozik a szerkezeti acél profilokra és az EN ISO 1461 szabványra a horganyzásra.
Egy világos specifikáció, mint plQ355B / Z200 / 2,0 mm / 200 μm cink / fix hosszúság / előlyukasztottlényegesen hasznosabb információt nyújt a gyártónak, mint egy általános kérés a horganyzott Z acélra vonatkozóan.
Milyen minőségi tényezőket kell ellenőriznie a vásárlóknak?
A minőség-ellenőrzésnek le kell fednie a teljes gyártási láncot, és nem csak a végső megjelenésre kell összpontosítania. A bejövő acéltekercsek minőségét, vastagságát és felületi állapotát hengerlés előtt ellenőrizni kell.
Az alakítás és a gyártás során fontos ellenőrzési pontok a következők:
- Metszetmagasság és méretpontosság.
- A karima geometriája és a profil konzisztenciája.
- Falvastagság.
- Egyenesség és csavarás.
- Lyukasztási helyzet és furatméretek.
- Fix hosszúságú pontosság.
- Cink bevonat vastagsága és fedettsége.
- Felületi állapot horganyzás után.
- Csupasz acél hiánya, hámlás vagy túlzott cinklerakódás.
Ha a vágás vagy fúrás elkerülhetetlen a beépítés után, a szabaddá vált acélt megfelelően meg kell tisztítani és megfelelő cinkben gazdag bevonattal meg kell javítani. A hegesztés hasonló módon eltávolítja a cinket a fűtött terület körül, ezért a hegesztett zónák megfelelő hegesztés utáni javítást igényelnek.
Horganyzott szerkezeti elemeknél általában előnyösebb a szükségtelen helyszíni feldolgozás megakadályozása, mivel az előre kilyukasztott és elővágott szakaszok lehetővé teszik, hogy a kész profil nagyobb része kapjon korrózióvédelmet a beépítés előtt.
GYIK a horganyzott Z szelemenről
1. Használhatók a horganyzott Z szelemenek tetőtéri napelemes rendszerekben?
Igen. A horganyzott Z szelemenek használhatók tetőtéri fotovoltaikus szerkezetekhez, különösen lejtős tetőkön, ahol az egymást átfedő Z-szelvények támogatják a hatékony szelemenelrendezést. A metszetet és a bevonatot a szerkezeti terhelések és a környezeti hatások alapján kell kiválasztani.
2. Milyen horganybevonat alkalmas tengerparti projektekhez?
Erős part menti kitettség esetén egy 200–275 μm-es cinkbevonat tekinthető kiindulási specifikációnak. A végső követelményt a tényleges korróziós környezet és a vonatkozó projektspecifikációk alapján kell meghatározni.
3. A horganyzott Z szelemenek hegeszthetők?
Igen ám, de a hegesztés károsítja a fűtött terület körüli cinkbevonatot. Az érintett területet a hegesztés után meg kell tisztítani és megfelelő cinkben gazdag bevonattal javítani. Ahol praktikus, a csavarkötések leegyszerűsíthetik a korrózióvédelem kezelését.
4. Mindig jobb a vastagabb Z szelemen?
Nem. A falvastagság növelése növeli az acélfogyasztást, és növelheti a projekt költségeit. A megfelelő vastagság függ a fesztávtól, a szelementávolságtól, a szélterheléstől, a hóterheléstől, a szelvénymagasságtól, a megengedett elhajlástól és a szerkezeti számításoktól.
5. Használhatók a Z szelemenek falakhoz?
Igen. A Z szelemenek fali szelemenként és szekrénykeret elemként használhatók. A Z-profil átfedési előnye azonban általában értékesebb a lejtős tetőrendszerekben, így a C-szelvény kényelmesebb lehet bizonyos falalkalmazásoknál.
6. A horganyzott Z szelemenek előre kilyukaszthatók?
Igen. A furat mérete, helyzete és távolsága jóváhagyott szerkezeti rajzok alapján készíthető. A tűzihorganyzás előtti lyukasztás lehetővé teszi, hogy a megmunkált területek cinkvédelmet kapjanak a horganyzás során.
Következtetés
A horganyzott Z szelemen a szerkezeti hatékonyság, a rugalmas gyártás és a korrózióvédelem praktikus kombinációját biztosítja a modern acélszerkezetekhez. Z-alakú geometriája különösen hasznos átlapoló tetőelemeknél, míg az alakítás és gyártás utáni tűzihorganyzás segít megvédeni a kész profilt kültéri és párás környezetben. A megfelelő termék kiválasztásához többre van szükség, mint a Z-szelvény megadására: az acélminőséget, a profilmagasságot, a falvastagságot, a horganyzást, a fesztávot, a távolságot, a terhelést és a környezeti hatást együtt kell figyelembe venni.
Ipari tetők, tetőtéri fotovoltaikus projektek, mezőgazdasági épületek, part menti építmények vagy más könnyű acél alkalmazások esetében a Rongheng áttekintheti a projekt követelményeit, és horganyzott szerkezeti acél megoldásokat kínál a méretek, az anyagminőség, a bevonat követelmények és a feldolgozási előírások alapján. Ha horganyzott Z-szelvényeket vásárol egy közelgő projekthez,lépjen kapcsolatba velünka kívánt mérettel, acélminőséggel, horganyzott bevonattal, mennyiséggel és rajzokkal, hogy megbeszéljük a megfelelő megoldást.
