Megbízható acélgyártóként és -beszállítókéntRonghengbiztosítjaHidegen alakított Z profilú acélkönnyűszerkezetes acélépületekhez, nagy lejtős tetőkhöz, raktárakhoz, műhelyekhez és másodlagos szerkezeti keretekhez. Z-alakú geometriája támogatja az átfedő csatlakozásokat, míg a hideghengerlési eljárás egyenletes méreteket, hatékony anyaghasználatot és praktikus telepítési teljesítményt biztosít.
A hidegen alakított Z profilú acél egy könnyű szerkezeti profil, amelyet szobahőmérsékleten, folyamatosan hengerelt acélszalaggal állítanak elő. A hagyományos melegen hengerelt szerkezeti elemekkel ellentétben a hidegen alakított Z profilokat úgy tervezték, hogy viszonylag kis anyagtömeg mellett is hasznos hajlítási teljesítményt érjenek el. Az eltolt karimák lehetővé teszik a szomszédos szelemenek átfedését is, így különösen praktikusak folyamatos tetőtartó elrendezéseknél és nagy lejtős tetőszerkezeteknél.
Tartalomjegyzék
- Mi az a hidegen alakított Z profilú acél?
- Hogyan készül a hidegen alakított Z profilú acél?
- Mik a főbb specifikációk?
- Miért használjon Z profilú acélt a tetőszegélyekhez?
- Hol használják a hidegen alakított Z profilú acélt?
- Hogyan válassza ki a megfelelő Z szakaszt?
- Z profil acél kontra C profil acél
- Mit számítanak a minőségellenőrzések?
- Gyakran Ismételt Kérdések
- Következtetés

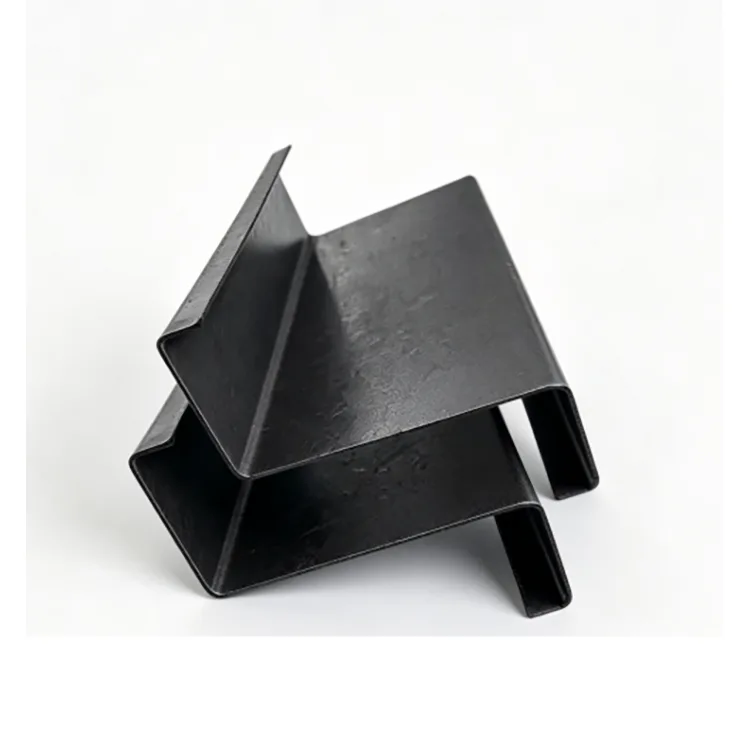

Mi az a hidegen alakított Z profilú acél?
A hidegen alakított Z profilú acél vékonyfalú szerkezeti acélprofil, amelyet úgy állítanak elő, hogy acélszalagot szobahőmérsékleten fokozatosan Z alakú keresztmetszetté alakítják. Ahelyett, hogy magas hőmérsékletű meleghengerlésre hagyatkozna a végső profil elkészítése során, a gyártósor több formázóállványt használ a kívánt geometria fokozatos kialakításához.
A Z-alakú konfiguráció különösen értékes a tetőszelemen-alkalmazásokban, mivel az eltolt karimák átfedhetik a szomszédos elemeket. Ez az elrendezés segíthet egy folyamatosabb szelemenrendszer kialakításában a tetőgerinc körül, és csökkentheti a szükségtelen vágásokat vagy módosításokat a telepítés során.
Szerkezeti projekteknél a Z profilú acél általában másodlagos szerkezeti elemként funkcionál, nem pedig az elsődleges oszlopok vagy gerendák helyettesítőjeként. Megtámaszthatja a tetőpaneleket és a falrendszereket, miközben az általános másodlagos keretet viszonylag könnyűnek tartja.
Hogyan készül a hidegen alakított Z profilú acél?
A konzisztens geometria elengedhetetlen a Z szelemenekhez, mivel a metszet méretei, egyenessége, csavarodása, hossza és a csatlakozófuratok helyzete közvetlenül befolyásolhatja a telepítést. A szabályozott hengerlési folyamat ezért fontos szerepet játszik a végtermék teljesítményében.
- Acéltekercs ellenőrzése:A beérkező acélszalagot gyártás előtt ellenőrzik, hogy megerősítsék a szükséges anyagspecifikációt.
- Szintezés és egyengetés:A tekercs az alakítósorba való stabil betáplálásra van előkészítve.
- Progresszív hengeralakítás:Több formázóállvány fokozatosan Z-profillá formálja a szalagot.
- Fix hosszúságú vágás:A szervo CNC berendezések meghatározott méretek szerint vághatják a kialakított szakaszokat.
- Automatikus lyukasztás:Előre lyukasztott csatlakozási furatok készíthetők, ha a szerkezeti rajzok azt kívánják.
- Egyenesítés:A kész szakaszok az egyenesség és a csavarás szabályozására vannak beállítva.
- Méretvizsgálat:A kulcsméreteket, a falvastagságot, a hosszt és a furatok helyzetét szállítás előtt ellenőrizzük.
- Csomagolás és tárolás:A kész profilok osztályozása és kötegelése a rendelési követelmények szerint történik.
Ez a progresszív megközelítés segít megőrizni a méretkonzisztenciát a hosszú gyártási folyamatok során, és praktikussá teszi az egyedi fix hosszúságú vagy előre lyukasztott szakaszokat az építési projektekben.
Mik a főbb specifikációk?
A Z szakasz kiválasztását mindig a szerkezeti tervezéssel kell kezdeni, nem pedig a legnagyobb elérhető profil kiválasztásával. A következő specifikációk hasznos kiindulópontot adnak a projekttervezéshez.
| Tétel | Tipikus specifikáció | Projekt mérlegelése |
|---|---|---|
| Anyag | Q235B / Q355B | Szerkezeti terhelések és mérnöki követelmények szerint választva |
| Szakaszméretek | Z100–Z300 | A szakasz magasságának meg kell felelnie a fesztávolság és a terhelés követelményeinek |
| Falvastagság | 1,2-3,0 mm | Szerkezeti számítások, fesztáv, távolság és terhelés határozza meg |
| Szabványos hossz | 6-12 m | Hosszabb vagy nem szabványos fix hosszúságok testreszabhatók |
| Felület | Természetes fekete acél | A legalkalmasabb száraz, zárt és nem korrozív környezetben |
| Feldolgozás | Vágás, lyukasztás, sarokvágás, szögletes végvágás | A feldolgozás a rajzok alapján egyeztethető |
| Alkalmazandó szabvány | GB/T 6728-2017 | A vonatkozó követelményeket meg kell erősíteni a célpiacra vonatkozóan |
Miért használjon Z profilú acélt a tetőszegélyekhez?
Közvetlen átfedés a tetőgerinceknél
A Z-profil legmeghatározóbb előnye az eltolt karimaelrendezés. A szomszédos szelemenek átfedhetik egymást, ami különösen akkor hasznos, ha a tetőkialakítás folyamatos tartóelemeket igényel a gerinc körül. Nagyobb tetőlejtések esetén ez a geometria leegyszerűsítheti a csatlakozási elrendezést.
Jó erő/súly teljesítmény
A hidegalakítás hasznos hajlítási tulajdonságokkal rendelkező szakaszt hoz létre, miközben az elem viszonylag könnyű marad. Megfelelő alkalmazások esetén ez csökkentheti a másodlagos keretezéshez szükséges acél mennyiségét, és könnyebben kezelhetővé teheti a szállítást, az emelést és a telepítést.
Következetes méretek
A progresszív hengeralakítás folyamatos ellenőrzést biztosít a metszet geometriája felett. Egyengetéssel és méretellenőrzéssel kombinálva ez segít a profilmagasság, a karimaméretek, az egyenesség és a csavarás következetességének javításában.
Előre lyukasztott csatlakozási furatok
A csatlakozó lyukak a jóváhagyott rajzok szerint kiszúrhatók a szállítás előtt. Ez csökkenti a kiterjedt fúrások szükségességét az építkezésen, és javíthatja a telepítés hatékonyságát, ha a furatok elrendezése előre pontosan meghatározott.
Költséghatékonyság megfelelő beltéri projektekhez
A természetes fekete hidegen alakított Z profilú acél költséghatékony megoldás lehet száraz, zárt épületeknél, ahol nincs szükség további korrózióvédelemre. A szükségtelen védőbevonat elkerülése segíthet az anyagköltség szabályozásában, miközben fenntartja a szükséges szerkezeti funkciót.
Hol használják a hidegen alakított Z profilú acélt?
A hidegen alakított Z-profilú acél elsősorban másodlagos keretezési alkalmazásokhoz készült könnyűszerkezetes konstrukciókban. A tipikus felhasználások a következők:
- Tetőszegélyek könnyűszerkezetes acélépületekhez
- Nagy lejtésű raktártetőrendszerek
- Ipari műhelytetők
- Beltéri logisztikai és raktározási lehetőségek
- Tető és fal másodlagos keretezése
- Könnyű acél burkolatrendszerek
- Gyárfelújítási projektek
- Tetőpanelek másodlagos tartószerkezetei
Például egy nagy, zárt raktárban Z szelemeneket használhatnak a tetőpanelek alátámasztására, miközben kihasználják a gerinc körüli átfedő elemek előnyeit. Egy beltéri gyárfelújítás során a könnyű Z-szelvények praktikus másodlagos keretezést is biztosíthatnak anélkül, hogy szükségtelen szerkezeti súlyt okoznának.
Hogyan válassza ki a megfelelő Z szakaszt?
A Z-szelvény vásárlása csak profilméret alapján nem megfelelő szerkezeti megoldáshoz vezethet. A vásárlóknak együtt kell értékelniük a következő tényezőket.
1. Tetőlejtés
Körülbelül 10° feletti tetőlejtéseknél a Z-szelvények különösen praktikusak lehetnek, ha a mérnöki tervezés részét képezik az átlapoló szelemenek. A végső kiválasztásnál azonban mindig a szerkezeti rajzokat és a csatlakozási tervet kell követni.
2. Anyagminőség
A Q235B számos általános könnyűsúlyú alkalmazásra alkalmas, míg a Q355B nagyobb szilárdságú opciót nyújthat nagyobb fesztávolságú vagy nagyobb szél- és hóterheléssel járó projektekhez. A minőséget a szelvény méreteivel és vastagságával együtt kell kiválasztani.
3. Szakasz mérete
A kisebb profilok, mint például a Z100–Z140, megfelelhetnek a könnyebb másodlagos szerkezeteknek. A Z160–Z200 számos raktári és műhelyi alkalmazáshoz jöhet számításba, míg a Z220–Z300 választható ott, ahol a mérnöki számítások miatt nagyobb keresztmetszet-méretekre van szükség.
4. Falvastagság
A rendelkezésre álló vastagság körülbelül 1,2 és 3,0 mm között lehet. A vastagságot azonban soha nem szabad önállóan kiválasztani. A fesztáv, a szelementávolság, a szélterhelés, a hóterhelés, a csatlakozási feltételek és a szerkezeti számítások mind befolyásolják a megfelelő vastagságot.
5. Szolgáltatási környezet
A természetes fekete acél a legmegfelelőbb száraz, zárt környezetben. Az esőnek, páralecsapódásnak, sópermetnek, parti levegőnek, mezőgazdasági nedvességnek vagy korrozív vegyszereknek kitett épületek általában megfelelő korrózióvédelmi megoldást igényelnek, például horganyzott Z-szelvényt.
Z profil acél kontra C profil acél
A Z- és C-szelvényeket széles körben használják másodlagos szerkezeti elemként, de geometriájuk alkalmassá teszi őket különböző csatlakozási elrendezésekre.
| Összehasonlítás | Z Profil Acél | C-szelvény acél |
|---|---|---|
| Elsődleges felhasználás | Tető- és falszelemencek | Tető- és falszelemencek |
| Átfedés | A karimák támogatják a közvetlen átfedést | Kevésbé alkalmas a folyamatos átfedésre |
| Tetőgerinc | Kényelmes folyamatos szelemen elrendezéshez | Sokkal inkább a csatlakozás kialakításától függ |
| Nagy lejtős tetők | Különösen praktikus ott, ahol átfedésekre van szükség | Műszaki tervezéstől függően is használható |
| Sekély lejtős tetők | Használható | Közös lehetőség |
| Strukturális szerep | Másodlagos keretezés / szelemen | Másodlagos keretezés / szelemen |
A fő különbség nem egyszerűen a betű alakú profil. A Z szakasz eltolt karimái gyakorlati előnyt jelentenek, ha a szomszédos szelemeneknek át kell fedniük egymást. A kapcsolódó szerkezeti profilokkal kapcsolatos további információkért tekintse meg a szerkezeti acél profilok kínálatát.
Mit számítanak a minőségellenőrzések?
A Z szelemenek esetében a méretpontosság közvetlenül befolyásolja az elsődleges acélkerettel és a tetőpanelekkel való csatlakozásokat. A professzionális gyártási és ellenőrzési rendszernek ezért az alapanyagokra és a kész profilokra egyaránt összpontosítania kell.
- Az acélminőség és a bejövő tekercs ellenőrzése
- Falvastagság ellenőrzése
- A szelvénymagasság és a karima méretének ellenőrzése
- Profil egyenesség és csavarodás vizsgálata
- Vágott hossz ellenőrzése
- Előre lyukasztott lyuk helyzetének ellenőrzése
- Élek és felületek állapotának ellenőrzése
- Szállítás előtti végső szemrevételezés és méretellenőrzés
A Rongheng gyártási megközelítése ötvözi az acéltekercs-ellenőrzést, a progresszív hengeralakítást, a CNC-vágást, az opcionális lyukasztást, az egyengetést és a végső méretellenőrzést. Ez a folyamat segít konzisztens geometriájú Z szakaszok szállításában a projektalapú telepítéshez.
Gyakran Ismételt Kérdések
1. kérdés: Mire használják főként a hidegen alakított Z profilú acélt?
Főleg másodlagos szerkezeti elemként használják, különösen tető- és falszelemenként könnyű acélépületekben, raktárakban, műhelyekben, logisztikai létesítményekben és más megfelelő szerkezetekben.
2. kérdés: Miért érdemes a Z szakaszt választani a C szakasz helyett?
Az elsődleges előny az eltolt Z alakú karima, amely lehetővé teszi a szomszédos szelemenek átfedését. Ez különösen hasznos lehet a gerincek és a nagy lejtős tetők körüli folyamatos tetőtartó elrendezéseknél.
Q3: Milyen anyagminőségek állnak rendelkezésre?
A gyakori opciók közé tartozik a Q235B és a Q355B. A megfelelő fokozatot a szerkezeti terv, a fesztáv, a terhelési feltételek, a csatlakozási követelmények és a vonatkozó előírások alapján kell meghatározni.
Q4: Testreszabható a Z profilú acél?
Igen. A szelvényméretek, a falvastagság, a rögzített hosszúság, a csatlakozó furatok, a sarokvágások és a ferde végvágások a projektrajzok és a gyártási követelmények szerint összehangolhatók.
Q5: A természetes fekete Z profilú acél alkalmas kültéri használatra?
A természetes fekete Z profilú acél elsősorban száraz, zárt, nem korrozív környezetre alkalmas. Kültéri, tengerparti, párás, esőnek kitett vagy kémiailag agresszív környezetben általában megfelelő korrózióvédett lehetőséget kell használni.
Következtetés
A hidegen alakított Z profilú acél a könnyű szerkezet, az egyenletes méretek, a hasznos hajlítási teljesítmény és az átfedő csatlakozási képesség praktikus kombinációját kínálja. Ezek a jellemzők különösen értékessé teszik a tetőszelemen és a másodlagos keretezéshez raktárakban, ipari műhelyekben, logisztikai épületekben és más alkalmas könnyű acélszerkezetekben.
A megfelelő terméket a tető lejtése, a szerkezeti fesztáv, az anyagminőség, a szelvényméret, a falvastagság, a csatlakozási kialakítás, a terhelési feltételek és a szolgáltatási környezet alapján kell kiválasztani. Száraz beltéri épületeknél a természetes fekete Z-szelvények gazdaságos megoldást jelenthetnek, míg a kitett vagy korrozív környezetekben horganyzott vagy más módon védett profilokra lehet szükség.
Ha új acélépülethez, raktárfelújításhoz vagy nagy lejtős tetőprojekthez szerzi be a Z szelemeneket, a Rongheng képes megfelelni a szabványos és testreszabott követelményeknek, beleértve a szelvényméreteket, a rögzített hosszúságokat és az előre kilyukasztott csatlakozófuratokat. Ossza meg rajzait, specifikációit, mennyiségét és alkalmazási feltételeit csapatunkkal éslépjen kapcsolatba velünkmegfelelő hidegen alakított Z profilú acél megoldáshoz és projekt árajánlathoz.
