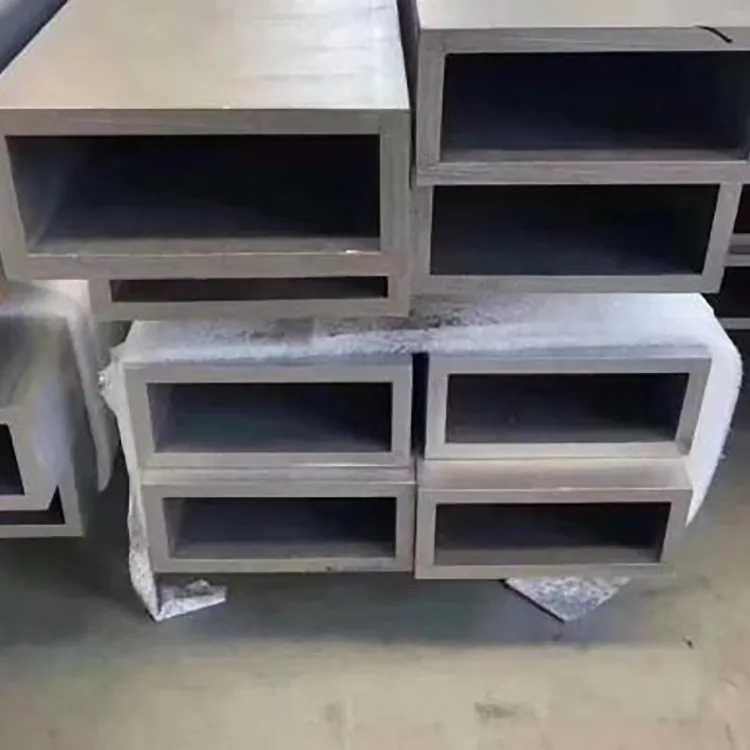

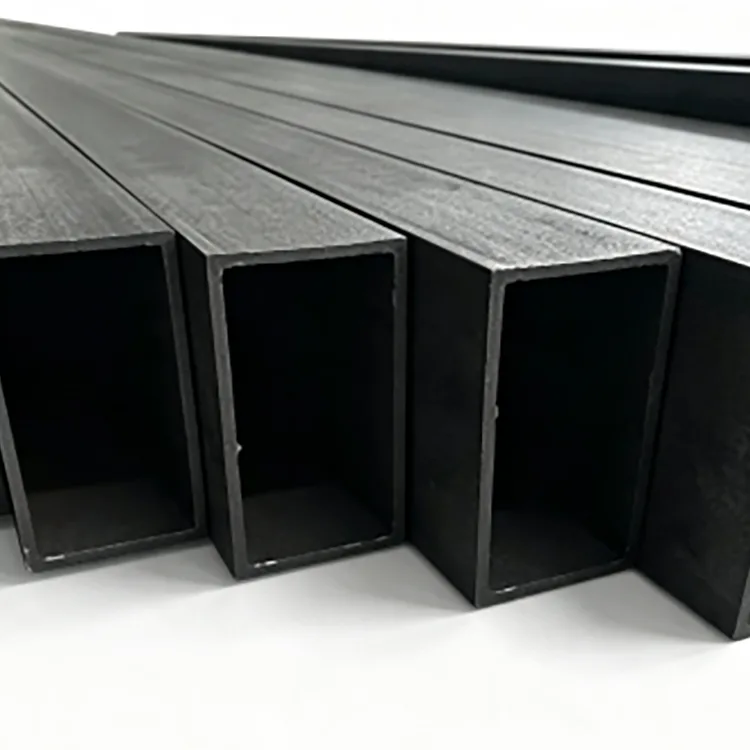

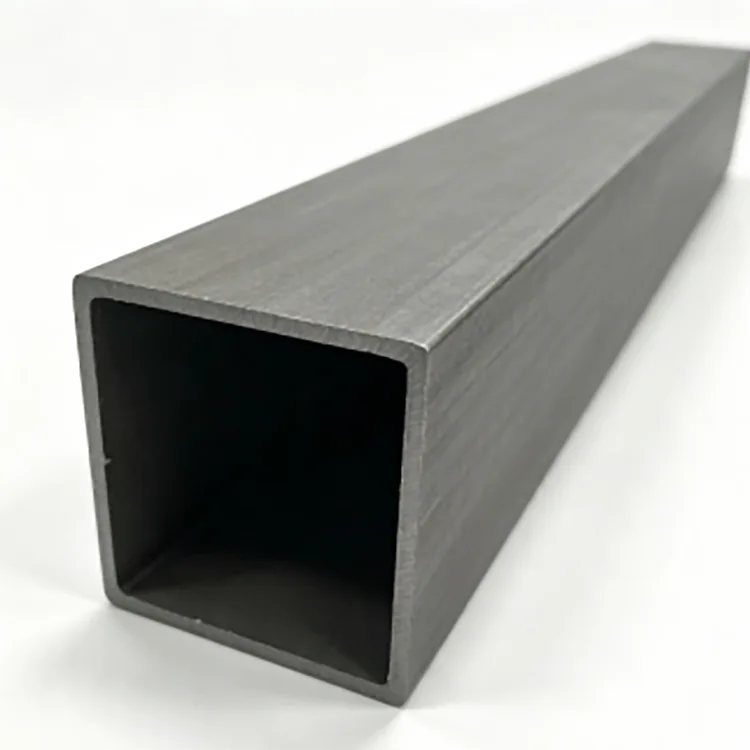

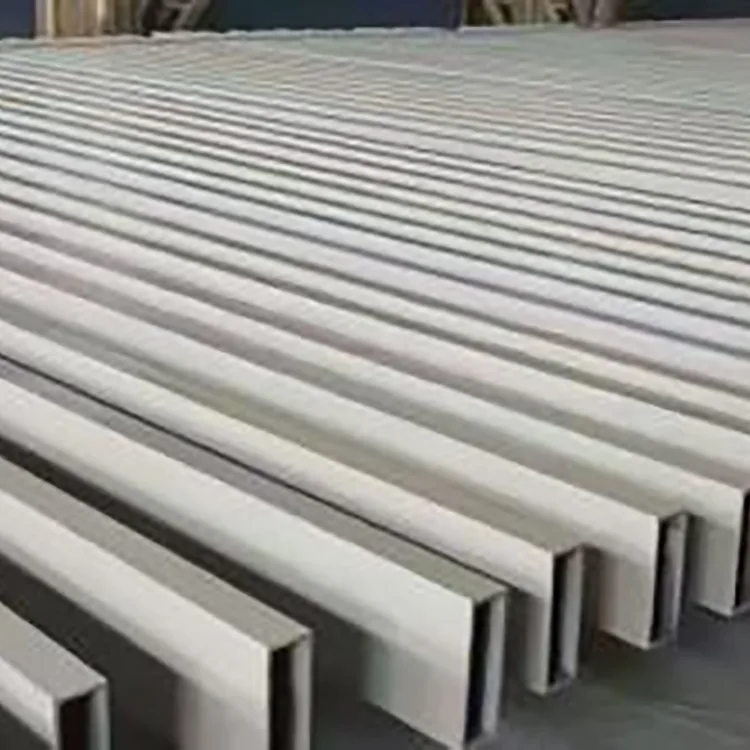

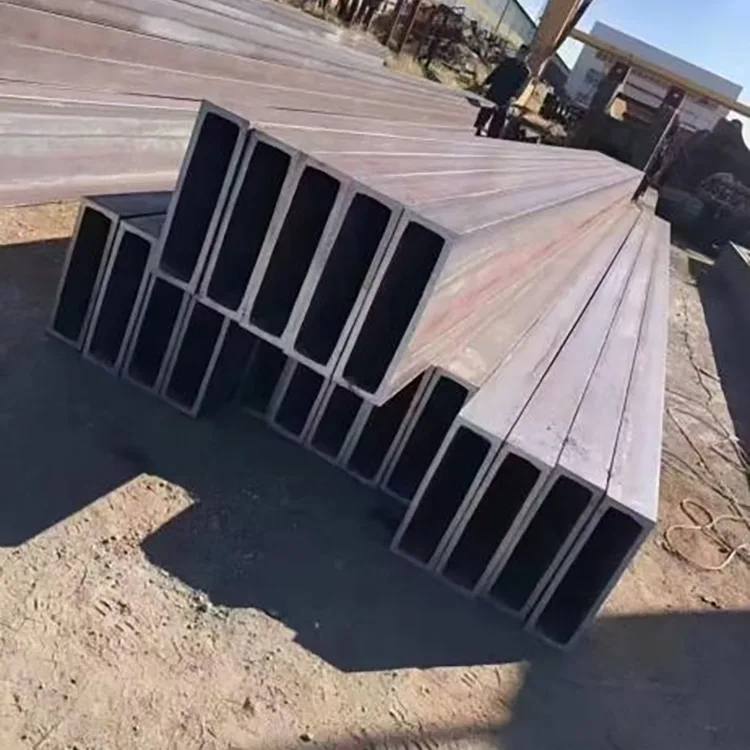

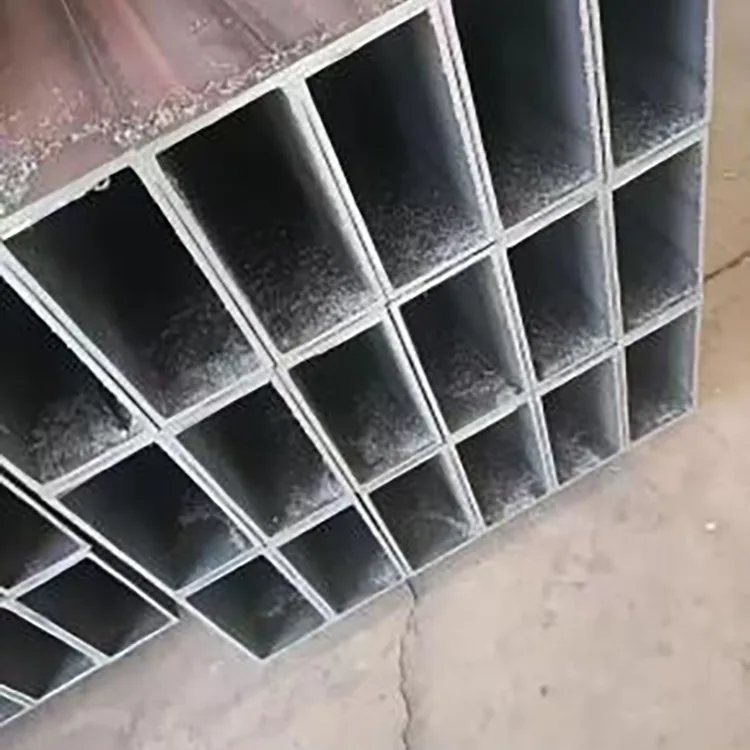

Precíziós acél derékszögű cső

A precíziós acél derékszögű csövet olyan alkalmazásokhoz fejlesztették ki, ahol a hagyományos négyzet vagy téglalap alakú cső geometriája nem elég pontos a végső összeszereléshez.

A láthatóan lekerekített sarok helyett a metszet úgy van kialakítva, hogy egy meghatározott 90°-os sarokprofilt hozzon létre. Ez megkönnyíti a szomszédos szakaszok igazítását, az egyenes vizuális vonalak fenntartását és a kész keretek kész méreteinek szabályozását.

A csövet Q235B vagy Q355B szénacélból állítják elő progresszív hidegalakítással, nagyfrekvenciás hegesztéssel, méretezéssel, egyengetéssel és precíziós vágással. A gyártási folyamat a sarokgeometriára, a falvastagság konzisztenciájára, az egyenességre és a méretszabályozásra összpontosít, ahelyett, hogy egyszerűen szabványos üreges profilt készítenének.

Beltéri szerkezeti kereteknél, berendezési alapoknál, bemutató szerkezeteknél, állványoknál, válaszfalaknál és dekoratív acélszerkezeteknél ez a profil csökkentheti a gyártás során szükséges illesztések és felületkorrekciók mennyiségét.

Műszaki előírások

Miért fontos a 90°-os sarokprofil?

A hagyományos üreges profilnak általában van egy lekerekített külső sarka, amelyet az alakítás során alakítanak ki. Ez a sugár számos szerkezeti alkalmazásnál elfogadható, de kényelmetlenné válhat, ha két tagnak szorosan kell találkoznia, vagy ha a sarok a befejezés után látható marad.

A derékszögű profil olyan helyzetekre készült, ahol a sarokgeometria befolyásolja a gyártást.

Jobb ízületi beállítás

A meghatározott sarokprofil megkönnyíti a cső elhelyezését egy másik egyenes szakaszhoz képest. Keretek, válaszfalak, berendezés szerkezetek és építészeti acélszerkezetek esetében a jobb igazítás csökkentheti a túlzott csiszolási vagy töltőmunkák szükségességét.

Egységes méretek

A falvastagságot és a szelvény méreteit az alakítás és a méretezés során szabályozzák. A következetes geometria különösen fontos, ha a csövet automatikus vágó-, fúró-, hegesztő- vagy összeszerelő berendezéssel dolgozzák fel.

Tisztább befejezett megjelenés

A látható acélkeretek és dekoratív szerkezetek esetén az egyenes élek és az ellenőrzött sarkok tisztább vizuális vonalakat hoznak létre festés vagy porfestés után.

Másodlagos feldolgozásra alkalmas

A fekete acél felületet horganyzott bevonat nélkül szállítjuk, így alkalmas olyan projektekhez, amelyek saját festést, porfestést, sütőbevonatot vagy egyéb felületkezelést igényelnek.

Gyártási folyamat

A gyártási útvonalat a méretszabályozásra tervezték, nem pedig egyszerűen az acél üreges részévé formálására.

1. Acéltekercs kiválasztása és előkészítése

A Q235B vagy Q355B acélt a szükséges szilárdsági fokozatnak és alkalmazásnak megfelelően választják ki. A beérkező anyagot formázás előtt ellenőrzik, hogy csökkentsék a vastagság és a mechanikai tulajdonságok eltéréseit a gyártási tételek között.

2. Csík előkészítés és szintezés

Az acélszalag kiegyenlített és folyamatos alakításra előkészítve. A szalag megfelelő állapota azért fontos, mert a visszamaradó alakváltozás később befolyásolhatja a sarokpontosságot és az egyenességet.

3. Progresszív hidegalakítás

A szalag több formázási szakaszon megy keresztül, ahelyett, hogy egyetlen műveletben a végső formára kényszerítené.

Az alakítási sorrend fokozatosan fejleszti a négyzet vagy téglalap alakú szakaszt, miközben szabályozza a sarok geometriáját. Ez a kulcsfontosságú szakasz egy meghatározott derékszögű profil eléréséhez.

4. Nagyfrekvenciás hegesztés

A szalagélek összeillesztése után nagyfrekvenciás indukciós hegesztés alakítja ki a hosszvarratot.

A hegesztési állapotot az anyagvastagság és a gyártási sebesség szerint szabályozzák. A hegesztés minősége fontos, mert a túlzott hőbevitel, az elégtelen ömlesztés vagy a rossz élelőkészítés befolyásolhatja a kész csövet.

5. Méretezés és egyenesítés

A hegesztés után a cső áthalad a méretező és egyengető berendezésen, hogy ellenőrizzék a végső méreteit és az általános egyenességét.

Ez a szakasz különösen fontos a precíziós gyártásnál, mert még a helyesen kialakított keresztmetszet is összeszerelési problémákat okozhat, ha a kész cső hossza mentén túlzottan elhajlik.

6. Precíziós vágás és végfeldolgozás

A kész csövet szabványos 6 m hosszúságra vagy egyedi 3-12 m hosszúságúra vágjuk.

A precíziós vágás, letörés, sorjázás, ferde levágás és fúrás a gyártási követelményeknek megfelelően rendezhető el.

7. Ellenőrzés és csomagolás

A kész csöveket csomagolás előtt ellenőrizzük méretek, falvastagság, sarokgeometria, egyenesség, hegesztési állapot, felületminőség és vágási pontosság szempontjából.

A csomagolási módot a csőméret, a rendelési mennyiség, a szállítási mód és az ügyfél kirakodási körülményei szerint választják ki.

Gyári minőségellenőrzés

A precíziós üreges profiloknál a méretvizsgálat ugyanolyan fontos, mint az alapacél minősége.

A gyártás során a minőségellenőrzés azokra a pontokra összpontosít, amelyek közvetlenül befolyásolhatják a gyártást:

● Anyagellenőrzés: A Q235B vagy Q355B minőséget a rendelési követelményeknek megfelelően ellenőrzik.

● Falvastagság: A tényleges vastagságot figyeli a megadott ±0,1 mm tűrés fenntartása érdekében.

● Metszetméretek: A külső méretek ellenőrzése a méretezés után történik, nem csak az alakítógép beállításaira hagyatkozva.

● Sarokgeometria: A 90°-os profilt és a sarok függőlegességét ellenőrzik a formázási eltérés azonosítása érdekében.

● Egyenesség: A kész hosszokat a rendszer ellenőrzi, hogy nincs-e hajlás vagy torzulás, amely befolyásolhatja a keret összeszerelését.

● Hegesztési varrat állapota: A hosszirányú nagyfrekvenciás varrat látható hibákat és a formázási konzisztenciát figyeli.

● Végminőség: A levágott végeket vágás, letörés vagy sorjázás után ellenőrzik.

● Tétel konzisztencia: A gyártási mintákat a kötegek közötti méretbeli eltérések csökkentése érdekében a teljes tételben összehasonlítják.

A szigorúbb ellenőrzési követelményeket támasztó projekteknél a méretellenőrzési jegyzőkönyvek és a harmadik fél által végzett ellenőrzés a rendelési specifikáció szerint rendezhető.

Q235B vagy Q355B: melyiket válassza?

Az anyagminőséget a tényleges szerkezeti terhelés alapján kell kiválasztani, nem pedig egyszerűen a magasabb minőséget.

Teherhordó szerkezeteknél a végső anyagválasztásnál követni kell a szerkezeti számítást, a tervezési kódot, a csatlakozási módot és az előírt biztonsági tényezőt.

Fő alkalmazások

Beltéri acélszerkezetek

Belső félemeletvázakhoz, válaszfalakhoz, mennyezeti tartószerkezetekhez, kiállítási szerkezetekhez és egyéb acélvázakhoz, ahol fontos a méretpontosság és a megjelenés.

Berendezések és gépek keretei

A szabályozott metszetgeometria hasznos az automatizálási berendezések kereteinél, gépalapjainál, szállítószalag-tartóinál, műszerszerkezeténél és gyártott berendezésházánál.

Építészeti és dekoratív acélmunkák

Alkalmas szállodák belső tereibe, kiállítótermekbe, kereskedelmi terekbe, lépcsőelemekbe, dekoratív keretekbe, valamint tiszta egyenes vonalakat igénylő építészeti acélszerkezetekbe.

Raktári állványok és ipari platformok

A Q235B vagy Q355B szakaszok a tárolóállványok, munkaállomások, ipari platformok és berendezések tartószerkezeteinek terhelési követelményei szerint választhatók ki.

Nem szabványos gyártás

Egyedi méretek, rögzített hosszúságok, furatok, ferde letörések, letörések és egyéb megmunkálási műveletek szállíthatók, ha a csövet egy gyártott egységbe integrálják.

Precíziós acél derékszögű cső a hagyományos üreges profillal szemben

A fő előny nem az, hogy a cső minden hagyományos üreges részt helyettesít. Az ellenőrzött sarok- és méretprofil hasznos lehet ott, ahol a gyártási pontosság és a kész megjelenés a projekt követelményei közé tartozik.

Fekete acél felület és másodlagos kikészítés

A standard terméket fekete, bevonat nélküli acélként szállítjuk.

Ezt a konfigurációt gyakran választják, ha az ügyfél a gyártás után felületkezelést tervez. A projekttől függően a rendelkezésre álló befejezési folyamatok a következők lehetnek:

● Festészet

● Porbevonat

● Sütési befejezés

● Galvanizálás

● Egyéb meghatározott korróziógátló kezelések

Bevonás előtt a felületet megfelelően meg kell tisztítani, és a kiválasztott bevonatrendszernek megfelelően elő kell készíteni. Nedvességnek, kültéri időjárásnak, sópermetnek vagy korrozív környezetnek kitett projekteknél megfelelő korrózióvédelmi rendszert kell megadni a kezeletlen fekete acél használata helyett.

Egyedi feldolgozás

A cső a gyártási követelményeknek megfelelően szállítható, nem csak szabványos 6 m hosszúságban.

A választható lehetőségek a következők:

● 3-12 m fix hosszúságú vágás

● Precíziós vágás

● Letörés

● Sorjázás

● Levágás

● Előfúrás

● Újrafestés vagy horganyzás

● Testreszabott szakaszméretek

● Testreszabott falvastagság

● Speciális feldolgozás rajzok szerint

Az árajánlathoz a vevőknek meg kell adniuk a szükséges metszetméretet, falvastagságot, anyagminőséget, mennyiséget, hosszt, felületkezelést és az esetleges megmunkálási rajzokat.

Beszerzési és szállítási információk

Mérnöki és gyártási megrendeléseknél a legfontosabb specifikációk, amelyeket vásárlás előtt ellenőrizni kell, nem csak a külső méretek.

A vásárlóknak meg kell adniuk:

1. Metszet mérete: négyzet vagy téglalap alakú.

2. Falvastagság: szükséges vastagság és tűrés.

3. Acélminőség: Q235B vagy Q355B.

4.Hossz: standard 6 m vagy fix hosszúságok 3-12 m.

5. Sarokigény: szükséges 90°-os geometria és tűrés.

6. Felület: fekete acél vagy másodlagos felületkezelés.

7. Megmunkálás: vágás, fúrás, ferde levágás, letörés vagy sorjázás.

8. Ellenőrzés: szabványos gyári ellenőrzés vagy további harmadik fél által végzett ellenőrzés.

Ismételt projekteknél az azonos anyagminőség, szelvényméretek, falvastagság, feldolgozási módszer és ellenőrzési követelmények megtartása segít megőrizni a tételek közötti konzisztenciát.

Miért vásároljon precíziós acél derékszögű csövet a Rongheng-től?

A Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. a Tianjin Gefu Steel által támogatott nemzetközi értékesítési platformot működtet, amely az acélgyártási erőforrásokat az exportellátással integrálja.

A cég a Tiencsin állambeli Daqiuzhuang Industrial Zone-ban található, amely Kína egyik fő acélgyártási területe. Termékpalettája acélcsövekre, üreges idomokra, acélprofilokra, horganyzott termékekre és fotovoltaikus szerelési termékekre terjed ki.

Tömeges projektek esetén a Rongheng támogatja az egyedi méreteket, a fix hosszúságú ellátást, a másodlagos feldolgozást, az OEM/ODM követelményeket és a projektalapú ellenőrzést. A csoport éves acélgyártási és értékesítési volumene meghaladja az 1,3 millió tonnát, amely támogatja a konténer- és ömlesztettáru-mérnöki beszerzéseket.

Nagyobb rendelések esetén a gyártás ütemezése és szállítása általában a specifikáció, a mennyiség, a feldolgozási követelmények és az ellenőrzési feltételek szerint történik.

GYIK

Q1. Mi a különbség a precíziós acél derékszögű cső és a hagyományos négyzet alakú cső között?

A fő különbség a sarokgeometria és a méretszabályozási követelmények. A hagyományos négyzet alakú csövek sarkai általában lekerekítettek, míg ez a termék egy határozottabb 90°-os sarokprofillal van kialakítva olyan alkalmazásokhoz, ahol a fuga igazítása és megjelenése fontos.

Q2. Varratmentes a cső?

Nem. Ez egy hegesztett üreges profil, amelyet progresszív hidegalakítással, majd nagyfrekvenciás hegesztéssel gyártanak. Ezért nem szabad varrat nélküli csőként leírni.

Q3. A fekete acélcső festhető vagy porszórt?

Igen. A bevonat nélküli feketeacél felület előkészíthető festésre, porfestésre, sütésre, vagy egyéb meghatározott felületkezelésre. Bevonás előtt megfelelő felülettisztítás és előkészítés szükséges.

Q4. A fekete acél rozsdásodik a tárolás során?

Igen. A kezeletlen szénacél nedvesség hatására oxidálódhat. Száraz beltéri tárolás javasolt, és a felületkezelés előtt védeni kell a csöveket esőtől, páralecsapódástól és hosszan tartó nedvességtől.

Q5. Q235B-t vagy Q355B-t válasszam?

A Q235B számos hagyományos beltéri kerethez, berendezésszerkezethez és dekorációs alkalmazáshoz alkalmas. A Q355B-t akkor kell figyelembe venni, ha a szerkezeti kialakítás nagyobb anyagszilárdságot igényel, vagy ha az alkalmazás nagyobb terhelést igényel.

Q6. Milyen hosszúságot tud adni?

A szabványos hossz 6 m. Egyedi fix hosszúságok 3-12 m között a rendelési igényeknek megfelelően alakíthatók.

Q7. Vághatja, fúrhatja, leélheti vagy leélheti a csövet szállítás előtt?

Igen. A precíziós vágás, fúrás, letörés, sorjázás és ferde levágás a rajzok vagy a feldolgozási követelmények szerint rendezhető el.

Q8. Milyen információk szükségesek az árajánlathoz?

Kérjük, adja meg a szelvény méreteit, falvastagságát, anyagminőségét, mennyiségét, szükséges hosszát, felületkezelését és az esetleges további megmunkálási követelményeket. A rajzok nem szabványos feldolgozáshoz ajánlottak.

Q9. Ez a termék alkalmas kültéri használatra?

A szabványos fekete acél változat nem ajánlott hosszú távú kültéri expozícióhoz korrózióvédelem nélkül. Kültéri, nedves, tengerparti vagy korrozív környezet esetén horganyzott vagy más módon védett acél használata javasolt.

Q10. Tudsz testreszabott méreteket szállítani?

Igen. A megadott négyzet- és téglalap alakú csőtartományokon kívül a projektigényeknek megfelelően egyedi méretek, falvastagságok, hosszúságok, megmunkálás és felületkezelés is megbeszélhető.
