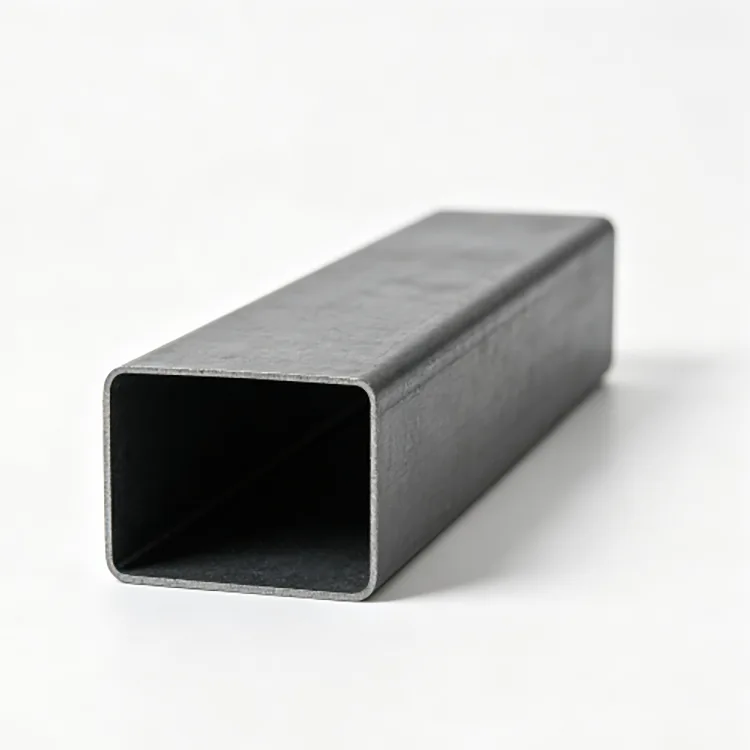

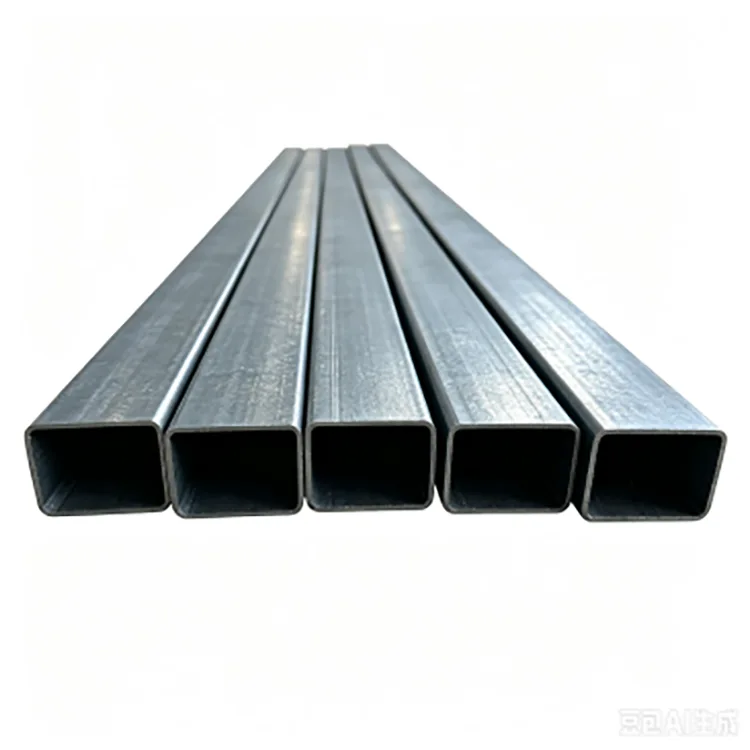

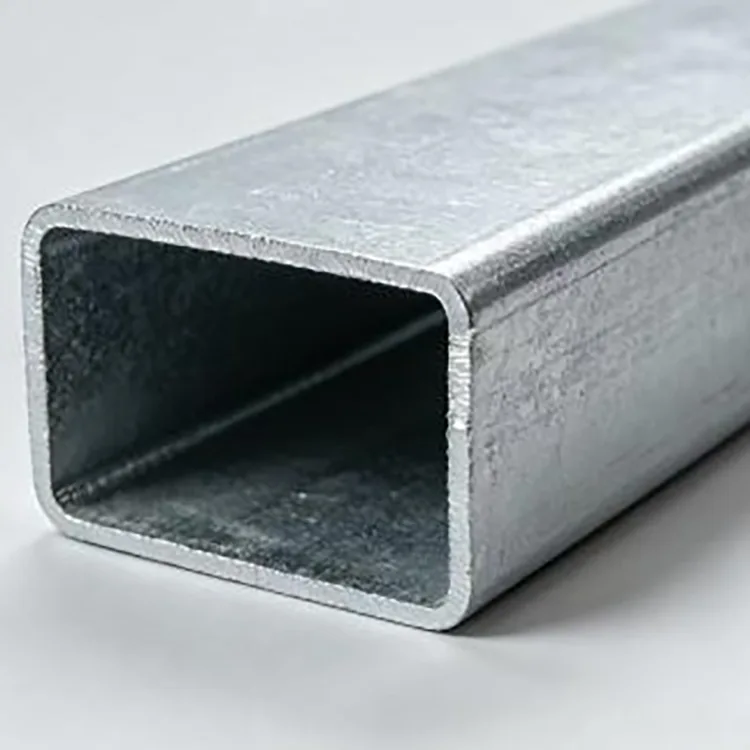

Tűzihorganyzott négyszögletes acélcső

Tűzihorganyzott téglalap alakú acélcső egy hegesztett négyszögletes üreges profil, amelyet Q235B, Q355B vagy más meghatározott szénacél minőségből gyártanak. Az acélszalagot hidegen téglalap alakú profillá alakítják, nagyfrekvenciás hegesztéssel, méretre vágják és vágják, mielőtt a kész cső felület-előkészítésen és tűzihorganyzáson megy keresztül.

A téglalap alakú szakasz akkor hasznos, ha a rakomány vagy a beépítési hely jobban irányított, mint egy négyzet alakú cső lehetővé teszi. Szélesebb felületet biztosít a konzolok, panelek és csatlakozások számára, miközben viszonylag hatékonyan tartja a szakaszt. Kültéri szerkezeteknél a horganyzott bevonat további védelmet nyújt a nedvesség és a légköri korrózió ellen, így a csövet alkalmassá teszi olyan alkalmazásokra, ahol a bevonat nélküli fekete acél rendszeres felületkezelést igényel.

A cső szabványos hosszban szállítható, vagy a projektrajzok szerint megmunkálható, beleértve a vágást, lyukasztást, hajlítást, hornyolást, fúrást, végzárást és ferdítést.

Műszaki előírások

Miért érdemes téglalap alakú metszetet használni?

A téglalap és a négyzet alakú üreges profilok közötti fő különbség nem csupán a megjelenés. A szélesség-magasság arány megváltoztatja, hogy a szakasz hogyan illeszkedik a szerkezetbe, és mennyire hatékonyan használja ki a rendelkezésre álló helyet.

A téglalap alakú csövet gyakran választják vízszintes elemekhez, keretekhez és támasztékokhoz, ahol az egyik iránynak nagyobb szelvénymélységre van szüksége, mint a másiknak. Szélesebb szerelési felületet biztosít a függönyfalakhoz, panelekhez, konzolokhoz és mechanikai alkatrészekhez.

Például egy 100×60 mm-es szakasz a merevség, a beépítési hely és az anyaghasználat eltérő kombinációját adja a gyártónak, mint egy 100×100 mm-es négyzet alakú cső. A helyes választásnak ezért a tartományon, a terhelésen, a csatlakozási módon és a rendelkezésre álló telepítési helyen kell alapulnia, nem pedig pusztán a szakasznéven.

Tűzihorganyzás: mit változtat

Az acélcsövet először alakítják és hegesztik, majd horganyzásra készítik elő. A felületi szennyeződéseket és oxidokat zsírtalanítással, pácolással és aktiválással távolítják el, hogy az olvadt cink megfelelően reagálhasson az acélfelülettel.

Az előkészített csövet körülbelül 450 °C-os olvadt cinkbe merítjük. A kivonás után hűtést és kikészítést végeznek, hogy folyamatos védőbevonatot kapjanak.

Ez a sorrend fontos a szerkezeti profiloknál, mert a kész téglalap alakú metszet, beleértve a sarkokat és a szabad felületeket is, az alakítás után megkapja a korrózióvédő kezelést. Projektbeszerzés esetén a vevőknek meg kell erősíteniük a szükséges cinkbevonat-specifikációt, ahelyett, hogy egyszerűen megkérdeznék, hogy a cső „horganyzott-e”.

A cinkbevonat kiválasztása

A megfelelő horganybevonat attól függ, hogy a téglalap alakú csövet hol helyezik el.

Ezek a számok inkább bevonási lehetőségek, semmint egyetemes élettartam-garancia. Tengerparti, vegyszeres vagy folyamatosan nedves környezetben a projektnek további bevonatrendszereket, vízelvezetést, élvonalbeli védelmet és csatlakozási részleteket is figyelembe kell vennie.

Q235B vagy Q355B?

A Q235B számos hagyományos kerethez, támasztékhoz, kerítéshez, gépszerkezethez és általános acélszerkezethez alkalmas, ahol a szerkezeti számítás nem igényel nagyobb szilárdsági fokozatot.

A Q355B megfelelőbb, ha a tervezés nagyobb terhelést, hosszabb fesztávokat, erősebb szél- vagy hókövetelményeket igényel, vagy ha fontos a szakasz súlyának csökkentése. A végső minőséget a mérnöki számításból kell kiválasztani, nem pedig egyszerűen minden alkalmazáshoz az erősebb anyagot választani.

Exportrendeléseknél a szükséges acélminőséget, az alkalmazandó szabványt, a mechanikai tulajdonságokat és az ellenőrzési dokumentumokat a gyártás előtt meg kell erősíteni.

Falvastagság és metszetméret

A falvastagság közvetlenül befolyásolja a profil súlyát, merevségét, csatlakozási szilárdságát és gyártási teljesítményét.

A kis teherbírású keretek és burkolati szerkezetek vékonyabb falszakaszokat alkalmazhatnak, míg a teherhordó keretek, berendezések alapjai és nagyobb kültéri szerkezetek általában vastagabb falakat igényelnek.

A 20×40–200×400 mm-es tartomány nagyobb szerkezeti elemeken keresztül a viszonylag kompakt kereteket fedi le. Az árajánlathoz a vevőknek meg kell adniuk a szükséges külső méreteket, falvastagságot, hosszt, acélminőséget, horganyzási igényt és mennyiséget. Ha a csövet szerkezeti elemként használják, az anyagválasztásnál a fesztáv, a terhelés és a csatlakozási feltételek is hasznosak.

Gyártási folyamat

A gyártás acéltekercsekkel kezdődik, amelyek minőségét, vastagságát és felületi állapotát ellenőrzik. A szalagot ezután kiegyenlítik, és fokozatosan hidegen alakítják a kívánt négyszögletes profilra.

A kialakított szalagot nagyfrekvenciás hegesztés köti össze, majd méretezés és egyengetés követi a kész szakasz szabályozását. A fix hosszúságú vágás, lyukasztás vagy egyéb előfeldolgozás a horganyzás előtt megrendelésre elvégezhető.

Az előkészített csövek ezután zsírtalanításon, pácoláson és folyasztószeres kezelésen mennek keresztül. A tűzihorganyzás kb. 450°C-on történik, ezt követi a hűtés, a horganyzás, a végső méret- és bevonatvizsgálat.

A fő alakítási és lyukasztási műveletek horganyzás előtti elvégzése segít elkerülni a kész cinkbevonat szükségtelen károsodását a gyártás során.

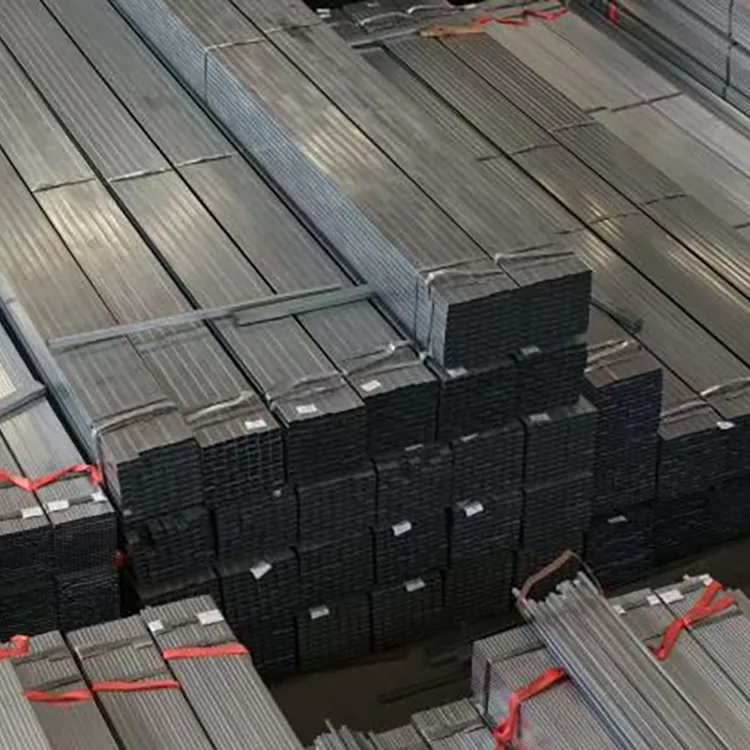

Minőségellenőrzés szállítás előtt

Tömeges megrendelés esetén a minőséget nem csak a megjelenés határozza meg. Először a beérkező acél minőségét és vastagságát ellenőrzik, majd az alakítás során és a kész cső ellenőrzése során a méretellenőrzést.

A legfontosabb ellenőrzési pontok közé tartoznak a téglalap méretek, falvastagság, egyenesség, hegesztési állapot, vágási hossz, felületminőség és horganyzott bevonat. A bevonat tömege vagy vastagsága az egyeztetett projektspecifikáció alapján ellenőrizhető.

Export projektekhez anyagigazolások, ellenőrzési jegyzőkönyvek, csomagolási listák és egyéb szükséges dokumentumok rendelés szerint készíthetők. Harmadik fél általi ellenőrzés is megoldható, ha a vevő vagy a projekt kéri.

Hol használják

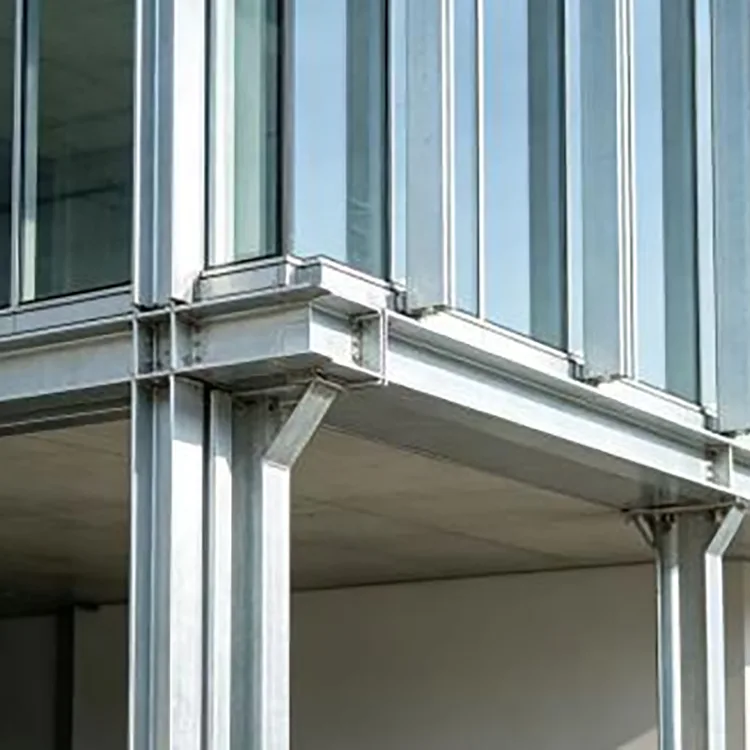

Függönyfal és épületszerkezetek

A téglalap alakú felület kényelmes függönyfalkeretekhez, homlokzati tartókhoz, válaszfalakhoz és másodlagos szerkezeti elemekhez, ahol a csatlakozási hely és az iránymerevség számít.

Települési és kültéri építmények

A korlátok, kapaszkodók, menedékek, tájszerkezetek, reklámkeretek és más látható acélszerkezetek a tűzihorganyzás további korrózióvédelmét élvezik.

Fotovoltaikus projektek

A téglalap alakú csövek a kiválasztott PV tartóelemekhez, berendezéskeretekhez és segédszerkezetekhez használhatók. Tengerparti vagy magas páratartalmú projekteknél a korróziós környezettől függően magasabb cink-specifikációt kell figyelembe venni.

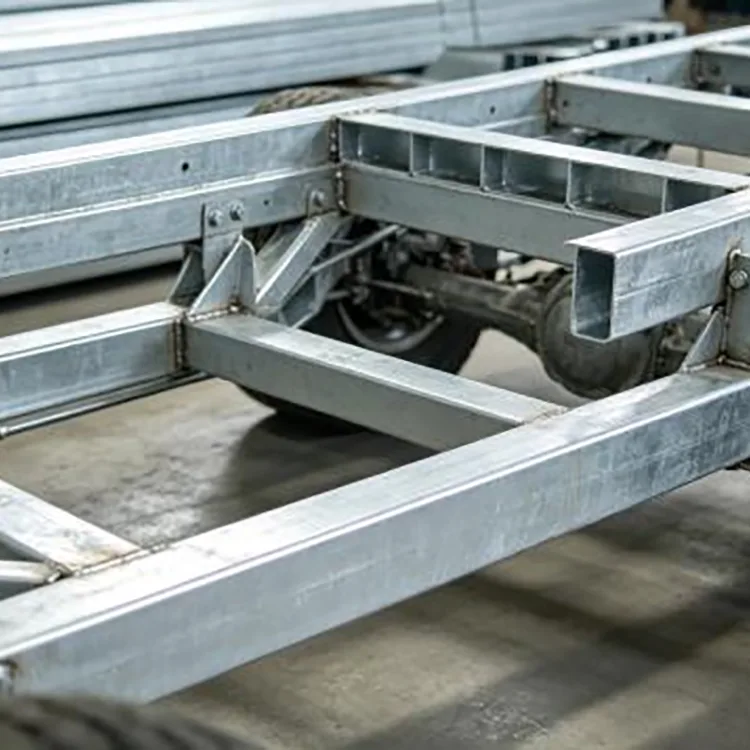

Gépek és berendezések keretei

A téglalap alakú rész lapos felületei leegyszerűsítik a konzol beszerelését és a berendezés felszerelését. A tipikus felhasználási területek közé tartoznak a gépalapok, szállítószalag-keretek, automatizálási támasztékok és berendezési platformok.

Raktározás és ipari létesítmények

A cső használható állványelemekhez, tartókeretekhez, raktárszerkezetekhez és segédelemekhez, ahol a méretállandóság és a korrózióállóság szükséges.

Üvegházak, ideiglenes építmények és rácsos tartószerkezetek

A téglalap alakú geometria, a mérsékelt súly és a rendelkezésre álló megmunkálás kombinációja alkalmassá teszi üvegházi keretekhez, színpadi szerkezetekhez, ideiglenes keretekhez és más gyártott szerelvényekhez.

Feldolgozás szállítás előtt

Az ismétlődő beépítési méretekkel rendelkező projekteknél az előfeldolgozás csökkentheti a vágási és fúrási munkát a munkaterületen.

Az általános szolgáltatások közé tartozik a rögzített hosszúságú vágás, lyukasztás, hornyolás, fúrás, hajlítás, ferde vágás és végzárás. A feldolgozás történhet rajzon, DXF/CAD fájlon vagy méretütemezésen.

Ha horganyzás után lyukakat vagy vágásokat készítenek, a szabaddá vált acélfelületnek megfelelő cinkben gazdag javítási védelmet kell kapnia. Emiatt általában célszerű a tervezett lyukasztást és vágást a tűzihorganyzás előtt befejezni, amikor a gyártási terv ezt lehetővé teszi.

Tűzihorganyzott négyszögletes cső vs fekete négyszögletes cső

A választás elsősorban a telepítési környezettől és a karbantartási követelményektől függ.

A fekete téglalap alakú cső alacsonyabb kezdeti anyagköltséggel rendelkezik, és jól használható száraz beltéri szerkezeteknél, ahol a felület megfelelő bevonatot kap, vagy a korrózió nem jelent komoly gondot.

A tűzihorganyzott téglalap alakú cső cinkbevonattal rendelkezik, amely fizikai akadályt és áldozatos korrózióvédelmet is biztosít. Ezért alkalmasabb kültéri és nedves alkalmazásokhoz, ahol az ismételt festés vagy rozsdakezelés megnövelné a karbantartási munkát.

Hosszú távú kültéri projekteknél félrevezető lehet a vételár összehasonlítása. A bevonat specifikációját, a várható expozíciót, a gyártási követelményeket és a karbantartási tervet bele kell foglalni a költség-összehasonlításba.

Projekt Pályázatok

Városi közlekedési struktúra

Egy önkormányzati közúti és közlekedési projektben Q235B 100×60×4 mm-es tűzihorganyzott téglalap alakú csövet használtak tartókeretekhez, beleértve az útburkolatokat és a védőkorlát szerkezeteket. A téglalap alakú merevség és a horganyzott védelem kombinációját az eső, szél és por kültéri kitettségéhez választották.

Raktár és ipari létesítmény

Egy logisztikai raktárprojektben 40 × 80 × 2,0 mm-es tűzihorganyzott téglalap alakú csövet használtak állványokhoz és berendezés-keretekhez. A konzisztens szelvényméretek segítették az összeszerelést, míg a horganyzott felület alkalmas volt a raktári és ipari felhasználáshoz kapcsolódó párás körülményekhez.

Beszerzési ellenőrzőlista

Tömeges rendelés leadása előtt erősítse meg az alábbi pontokat:

GYIK

Mi a különbség a négyszögletes és a négyzet alakú horganyzott acélcső között?

A négyzet alakú cső egyenlő oldalméretekkel rendelkezik, és általában olyan oszlopokhoz, keretekhez és elemekhez használják, amelyek kiegyensúlyozottabb geometriát igényelnek. A téglalap alakú cső különböző oldalhosszúságú, és gyakran kényelmesebb vízszintes elemekhez, függönyfalkeretekhez, berendezések szerkezetéhez és olyan alkalmazásokhoz, ahol az irányított merevség vagy a szélesebb rögzítési felület hasznos.

A téglalap alakú cső szállítható nem szabványos méretekben?

Igen. A nem szabványos metszetméretek, rögzített hosszúságok és a feldolgozási követelmények a projekt rajzának és a gyártási megvalósíthatóságnak megfelelően megbeszélhetők.

Vághatja és lyukaszthatja a csövet szállítás előtt?

Igen. Vágás, lyukasztás, hornyolás, fúrás, hajlítás, végzárás és ferde levágás megoldható. Horganyzott termékek esetében a tervezett feldolgozást általában a tűzihorganyzás előtt befejezik, ahol ez praktikus.

Minden kültéri projekthez szükséges 200–275 g/m²-es horgany bevonat?

Nem. A normál beltéri kültéri expozíció nem igényli automatikusan a legmagasabb cinkszintet. A bevonatot a páratartalom, a sópermet, a vegyi expozíció, a nedvesítés gyakorisága és a várható üzemidő alapján kell kiválasztani.

A Q355B helyettesítheti közvetlenül a Q235B-t?

Nem automatikusan. Bár a Q355B nagyobb szilárdságú, az acélminőség megváltoztatása nem jelenti azt, hogy mindig ugyanaz a szakasz használható a szerkezeti kialakítás, a csatlakozások, a hegesztési követelmények és az alkalmazandó szabvány ellenőrzése nélkül.

Tűzihorganyzott téglalap alakú cső hegeszthető?

Igen ám, de a hegesztés károsítja a helyi horganybevonatot, és cinktartalmú gőzök keletkeznek. Megfelelő szellőztetés, hegesztési eljárások és hegesztés utáni cinkben gazdag javítás szükséges.

Milyen dokumentumokat lehet benyújtani az exportmegrendelésekhez?

Anyagtanúsítványok, termékellenőrzési jegyzőkönyvek, csomagolási listák, kereskedelmi számlák és egyéb kiviteli vagy projektdokumentumok elkészíthetők az egyeztetett rendelési követelmények szerint.

Mi a normál szállítási idő?

Az általános raktári rendelések általában 3-7 munkanap alatt készülhetnek fel szállításra. A szabványos gyártási rendelések általában 10-15 munkanaposak, míg a nagy volumenű vagy egyedi rendeléseket a metszetméret, a horganyzás és a feldolgozási követelmények szerint kell visszaigazolni.
