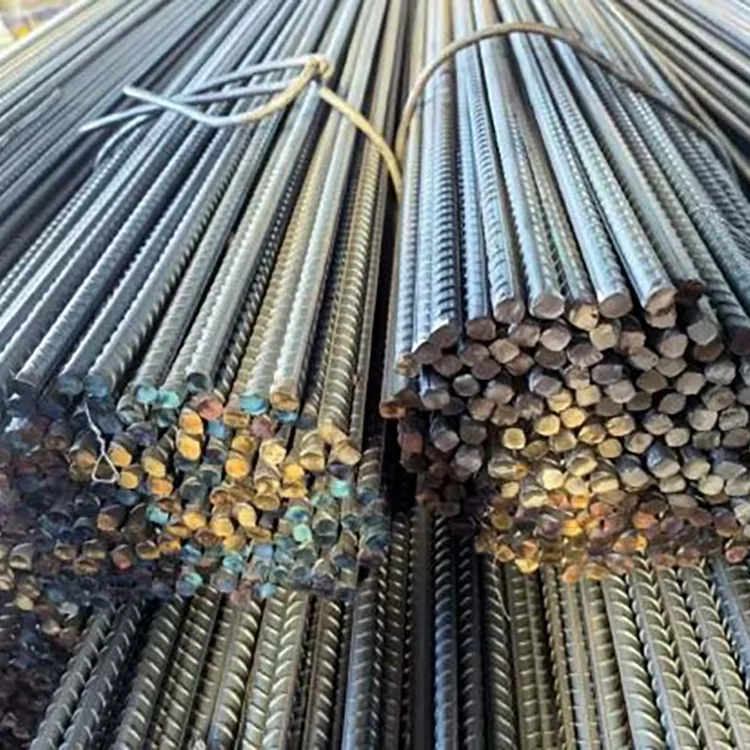

Tűzihorganyzott acél betonacél

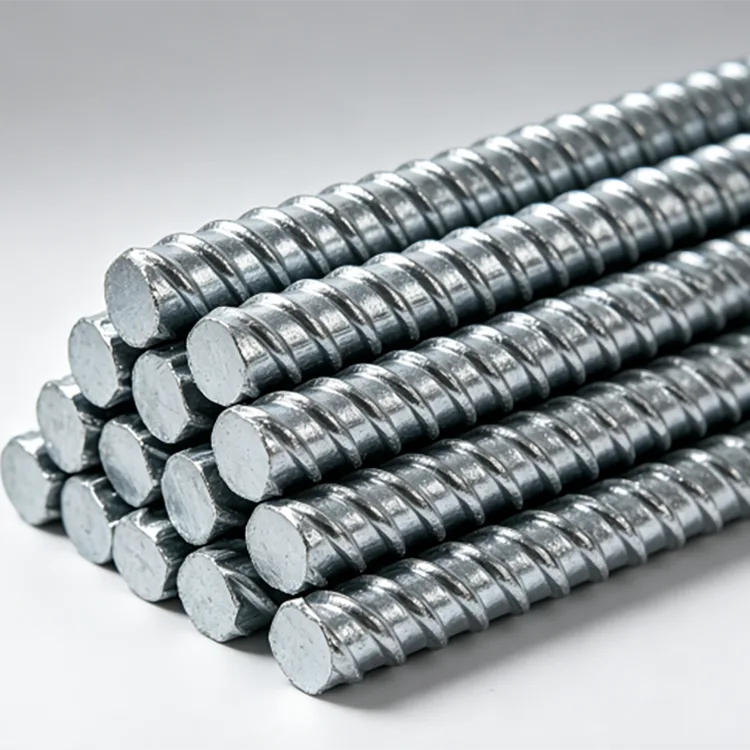

A tűzihorganyzott acél betonacél közönséges melegen hengerelt bordás betonacél, a kész rúdra horganyzott bevonattal. A betonacél megtartja bordázott felületét, és megerősítésként szolgál betonszerkezetek belsejében vagy körül, ahol a hagyományos fekete betonacél nagyobb korrózióveszélynek lehet kitéve.

A horganyzott betonacél megadásának fő oka az, hogy ne növeljék a vasalás alapvető teherbíró képességét. Célja, hogy korrózióvédelmet adjon az acélfelületnek. Ez különösen hasznos a víznek, nedvességnek, klorid tartalmú környezetnek, szennyezett talajnak vagy ismételt nedvesítésnek és szárításnak kitett szerkezetekben.

Az elérhető minőségek közé tartozik a HRB400, HRB400E, HRB500 és HRB500E, Φ6 mm és Φ40 mm közötti átmérőkkel. Fix hosszúságok, vágás és egyéb feldolgozás megoldható a projekt igényei szerint.

Műszaki előírások

A horganyzás szerepe a betonacélon

A beton általában bizonyos fokú védelmet nyújt a beágyazott acélnak lúgos környezetén keresztül. A helyzet megváltozik, ha a beton kloridnak, nedvességnek, karbonátosodásnak, repedéseknek vagy más olyan körülményeknek van kitéve, amelyek lehetővé teszik, hogy a korróziót elősegítő anyagok eljuthassanak a vasaláshoz.

A horganyzott bevonat további védelmi réteget ad a betonacélnak. A cink fizikai akadályként működik, és áldozatos védelmet is nyújthat, ha az acélfelület helyileg szabaddá válik.

Ez különösen fontossá teszi a horganyzott betonacélt olyan szerkezeteknél, ahol a vasalás korrózióját nehéz vagy költséges lenne az építés után javítani. Tipikus példák a part menti infrastruktúra, a vízkezelő szerkezetek, a hídelemek, a kültéri alapok és bizonyos földbe ásott építmények.

Horganyzási folyamat betonacélhoz

A betonacélt horganyzás előtt megvizsgálják az acélminőség, az átmérő és a felület állapotának ellenőrzése érdekében. A felület előkészítése ezután eltávolítja az olajat, a vízkő- és egyéb szennyeződéseket, hogy a cink megfelelően tudjon tapadni az acélhoz.

Pácolás és folyasztószeres kezelés után a betonacélt körülbelül 450 °C-os olvadt cinkbe merítik. A cink reakcióba lép az acélfelülettel, és kohászatilag kötött horganyzott bevonatot képez. Kivonás után a felesleges cinket ellenőrizzük, majd hűtést, passziválást és végső ellenőrzést végeznek.

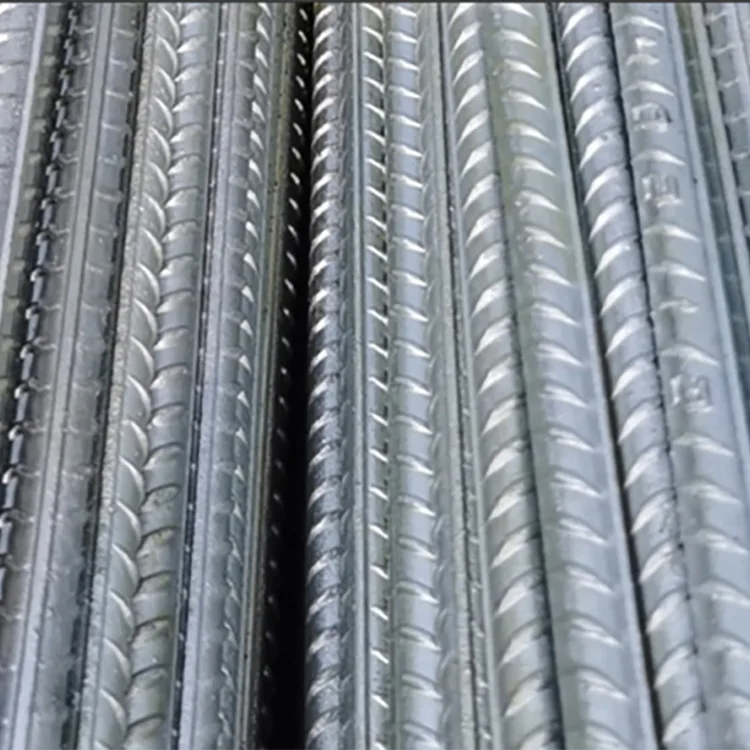

Különös figyelmet kell fordítani a deformált rúd bordáira és völgyeire. A kész profilnak egyértelműen meghatározottnak kell maradnia, mivel a bordák hozzájárulnak a vasalás és a beton közötti mechanikai összekapcsoláshoz.

HRB400E or HRB500E?

A választásnál inkább a szerkezeti kialakítást kell követni, mint a horganyzás követelményét.

A HRB400 / HRB400E számos hagyományos vasbeton szerkezethez, berendezések alapjaihoz, energiainfrastruktúrához és általános korrózióvédelmi projektekhez alkalmas. Ahol a szeizmikus teljesítmény meg van adva, az E-fokozatot akkor kell kiválasztani, ha azt a projektterv és az alkalmazandó szabvány előírja.

A HRB500 / HRB500E magasabb folyáshatárt biztosít, és jobban megfelel a nagyobb vasalásigényű projektekhez, nagyobb szerkezeti terhelésekhez vagy olyan kialakításokhoz, ahol a nagyobb szilárdságú vasalás segíthet optimalizálni a vasalás mennyiségét.

A part menti nagy terhelésű infrastruktúra, a nagy megújulóenergia-projektek és a jelentősebb korrózióvédelmi szerkezetek esetében a HRB500E figyelembe vehető, ha a szerkezeti terv előírja.

Hogyan válasszuk ki a betonacél átmérőjét

Az átmérőt a vasalási ütemterv, a terhelési követelmények, a betonelemek méretei és a részletezési szabályok alapján kell meghatározni.

Ezek a tartományok beszerzési referenciák, nem pedig a szerkezeti számítások helyettesítői. Egy nagyobb rúd nem automatikusan jobb, ha nem egyezik a szükséges vasalás távolsággal, betonburkolattal és csatlakozási részletekkel.

Ahol van értelme a horganyzott betonacélnak

Energia és megújuló energia

A horganyzott betonacél használható szélturbinák alapjaiban, alállomások alapjaiban, fotovoltaikus infrastruktúrában és más kültéri energiaprojektekben, ahol a vasalás ki van téve a nedvességnek és a talajviszonyoknak.

Víz- és szennyvízszerkezetek

Tisztítótelepek, víztartályok, vízelvezető szerkezetek, csatornák, tartószerkezetek és egyéb vízzel kapcsolatos betonozási munkák további megerősítéses korrózióvédelmet igényelhetnek.

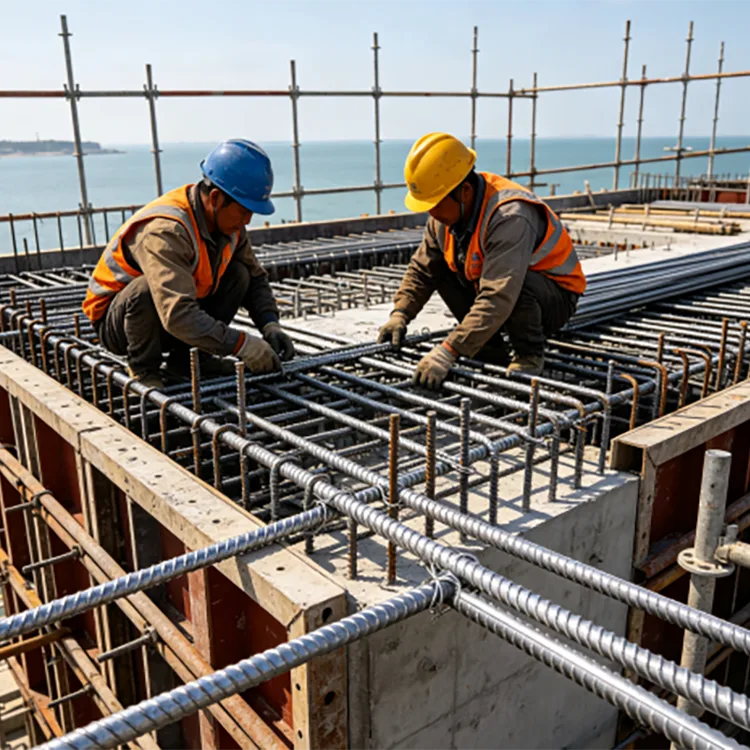

Tengerparti infrastruktúra

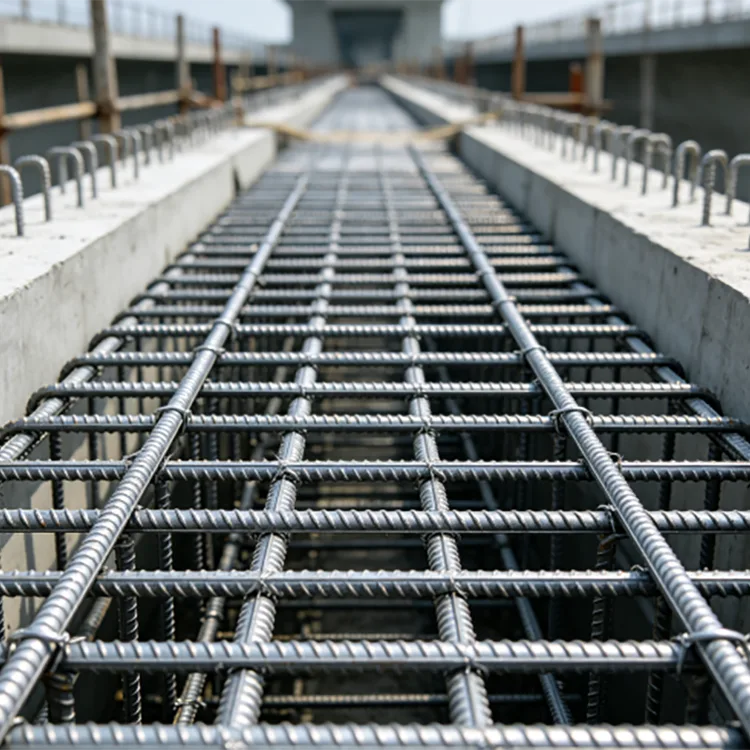

A tengeri és tengerparti épületek, kikötők, hidak, partfalak és más, kloridnak kitett szerkezetek gyakori alkalmazások, ahol a beágyazott vasalás korróziója hosszú távú karbantartási gondot jelenthet.

Kültéri alapozók

A berendezések alapjain, hirdetőtáblaalapjain, függönyfalalapjain és kültéri acélszerkezetes alapjainál horganyzott vasalás alkalmazható, ahol a nedvesség és a talaj kitettsége indokolja a további védelmet.

Eltemetett szerkezetek

A föld alatti közműfolyosók, a földbe fektetett berendezések alapjai és más, alacsonyabb minőségű betonszerkezetek horganyzott betonacélt határozhatnak meg, ahol a talajviszonyok és a projekttervezés kockázatként azonosítja a vasalás korrózióját.

Mi történik vágás, hajlítás és hegesztés közben?

A horganyzott betonacél a vasalás kialakítása szerint vágható és hajlítható. A gyártást azonban a cinkbevonat figyelembevételével kell megtervezni.

Ha a vágás szabaddá teszi a csupasz acélt, a vágási területet meg kell vizsgálni, és megfelelő cinkben gazdag bevonattal meg kell javítani, ha azt a projekt specifikációja megköveteli.

A hegesztés helyileg is érinti a horganyzott réteget. A hegesztési eljárásnak megfelelően el kell távolítani a hegesztési területről a cinket, és a hegesztés és hűtés után az érintett területen megfelelő korrózióvédő javítást kell végezni.

Emiatt, ha egy projekt kiterjedt előregyártást igényel, célszerű ellenőrizni a hajlítási, vágási és hegesztési ütemtervet a horganyzás előtt, ahelyett, hogy az összes feldolgozást horganyzás utáni műveletként kezelnénk.

Horganyzott betonacél és betonrögzítés

A horganyzás nem távolítja el a bordákat a merevítőrúdról. A borda geometriája elérhető marad a betonnal való mechanikus reteszeléshez.

Egy adott szerkezeti projektnél azonban a kötést és a rögzítést a vonatkozó betontervezési szabvány, a rúdátmérő, a beton szilárdsága, a burkolat, a fejlesztési hossz és az építési mód szerint kell értékelni. A horganyzott állapotot bele kell foglalni a projekt specifikációjába, nem pedig azt feltételezni, hogy minden betonrészlet automatikusan megegyezik a bevonat nélküli vasalással.

Cink bevonat kiválasztása

Az általános korrózióvédelmi követelményekhez ≥85 μm-es szabványos horganyzott bevonat adható meg. Ahol a projekt erősebb sópermetnek, nedvességnek vagy korrozív körülményeknek van kitéve, szóba jöhet egy vastagabb bevonat 275 μm-ig.

A bevonat követelményét a gyártás előtt egyeztetni kell, mert a szükséges cinkszint befolyásolja a horganyzási folyamatot, az ellenőrzési kritériumokat és a projekt költségét.

Tengerparti, tengeri vagy kémiailag agresszív környezetben a cink vastagságát a betontakaróval, a beton minőségével, a repedésvédelemmel, a vízelvezetéssel és az általános korrózióvédelmi tervvel együtt kell figyelembe venni.

Minőségellenőrzés

Quality inspection starts with the base rebar. Az acél minőségét, átmérőjét, felületi állapotát és mechanikai tulajdonságait a vásárlási specifikáció alapján ellenőrzik.

A horganyzás után a kész rudakat megvizsgálják a bevonat folytonossága, a felület állapota, a látható hibák és a cinkbevonat vastagsága szempontjából. A bordaprofilt és a rúd méreteit is ellenőrizzük, mert a túlzott cinklerakódás nem zavarhatja a normál kezelést vagy építést.

Export- és mérnöki megrendelésekhez gyári anyagtanúsítványok, horganyzási vizsgálati jegyzőkönyvek, csomagolási dokumentáció és egyéb egyeztetett minőségi dokumentumok szállíthatók. Harmadik fél általi ellenőrzés is megoldható, ha a projekt megköveteli.

Projekt Pályázat

Alállomás és szélenergia Alapítvány

Egy elektromos infrastrukturális projektben a HRB400E tűzihorganyzott betonacélt választották ki a szélturbinák alapjaihoz, alállomási szerkezetekhez, a földeléssel kapcsolatos építkezések segéderősítéséhez és a beágyazott teherhordó alkatrészekhez.

A kiválasztás azon alapult, hogy a szeizmikus erősítési követelményeket kiegészítő korrózióvédelemmel kell kombinálni olyan kültéri körülmények között, amelyek esővel, talajjal érintkezve és hosszú távú környezeti expozícióval járnak. A horganyzott felület további védelmet nyújtott, míg a bordás rúd megtartotta a szükséges megerősítési konfigurációt.

Tűzihorganyzott betonacél vs fekete betonacél

A fekete betonacél továbbra is alkalmas számos hagyományos vasbeton projekthez, ahol a betonrendszer és az expozíciós feltételek megfelelő korrózióvédelmet biztosítanak.

A horganyzott betonacél magasabb kezdeti anyagköltséggel rendelkezik a további horganyzási eljárás miatt. Értéke akkor válik nyilvánvalóbbá, ha a vasalás korróziója jelentős javítási nehézségeket vagy életciklus-költségeket okozna.

A beszerzésnél ezért az összehasonlításnak tartalmaznia kell a kitettségi osztályt, a várható üzemidőt, a betontervezést, a karbantartási hozzáférést és a vasalás korróziójának következményeit, nem pedig csak a tonnánkénti árat.

Beszerzési információk

Árajánlathoz adja meg a következő információkat:

GYIK

A tűzihorganyzás megváltoztatja a betonacél szilárdságát?

A horganyzás elsősorban felületvédő kezelés. A kész betonacélnak továbbra is meg kell felelnie az acélminőségre vonatkozó mechanikai követelményeknek. A mechanikai tulajdonságokat a vonatkozó anyagvizsgálati és projektkövetelmények alapján kell ellenőrizni.

A horganyzott betonacél továbbra is tapad a betonhoz?

Igen. A deformált bordák a rúdon maradnak, és mechanikusan összekapcsolódnak a betonnal. A projektspecifikus rögzítési és fejlesztési követelményeknek továbbra is követniük kell a vonatkozó szerkezeti tervezési szabványt.

A horganyzott betonacél hegeszthető?

Igen, de a hegesztés befolyásolja a hegesztés körüli cinkbevonatot. A hegesztési eljárás során figyelembe kell venni a horganyzott felületet, és a sérült horganyvédelmet hegesztés után meg kell javítani.

Horganyzás után hajlítható a betonacél?

Hajlítható, ha a hajlítási művelet kompatibilis a rúd minőségével, átmérőjével és a projekt követelményeivel. Kiterjedt gyártás esetén célszerű ellenőrizni a hajlítási ütemtervet a horganyzás előtt, és ellenőrizni a bevonatot a hajlítás után.

Elég a 85 μm-es cinkbevonat a part menti projektekhez?

Nem feltétlenül. A tengerparti és tengeri kitettség magasabb cinkspecifikációt igényelhet. Egy 275 μm-ig terjedő bevonat szóba jöhet, a betonburkolattal és a projekt általános korrózióvédelmi tervével együtt.

Mi a különbség a HRB400E és a HRB500E között?

A fő különbség a megadott szilárdsági szint. A HRB400E folyáshatára legalább 400 MPa, míg a HRB500E folyáshatára legalább 500 MPa. Az E jelölés a szeizmikus alkalmazásokra vonatkozó további követelményekkel jár.

Egyedi hosszúságú horganyzott betonacél szállítható?

Igen. A szabványos hossza 9 m és 12 m, míg a fix 6-15 m hosszúság a projekt ütemtervének és szállítási követelményeinek megfelelően egyeztethető.

Milyen dokumentumokat lehet benyújtani egy mérnöki vagy kiviteli megrendeléshez?

Anyagtanúsítványok, termékvizsgálati jegyzőkönyvek, horganyzásellenőrzési dokumentációk, csomagolási listák és egyéb egyeztetett kiviteli vagy projektdokumentumok a beszerzési specifikáció szerint készíthetők.
