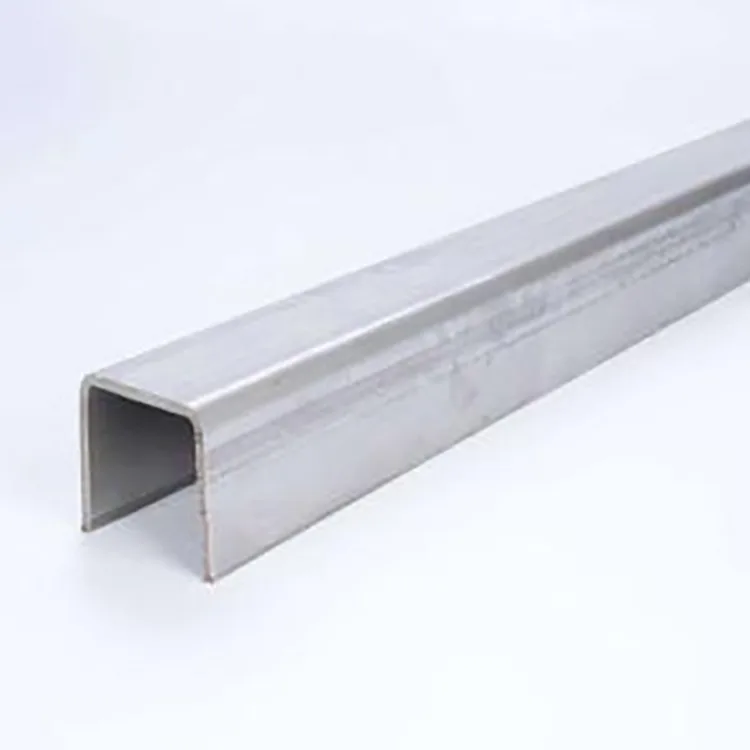

A hidegen alakított U-csatornát olyan projektekhez fejlesztették ki, ahol a hagyományos csatornaacél túl nehéz és költséges, míg a négyzetes vagy téglalap alakú csövek drágábbak vagy kevésbé kényelmesek a rögzítéshez és elhelyezéshez. Az integrált szobahőmérsékletű hidegalakítással minőségi acélszalagból készült szakasz szabályos U-alakú hornyokkal, nyílt hozzáféréssel és pontos pozicionálással rendelkezik.
A főként tető- és falszelemenként használt C és Z szelvényekhez képest az U csatornás acél jobban illeszkedik támasztékokhoz, rögzítőcsatornákhoz, berendezésalapokhoz, beágyazott alkatrészekhez, csőtartókhoz, vezetőszerkezetekhez és burkolatkeretekhez. Nyitott hornya kényelmessé teszi a csavarozást, befogást, vezetést és pozícionálást a szerelés során.
Emiatt különösen alkalmas száraz beltéri műhelyekbe, zárt gyárakba és más nem korrozív környezetbe eső, sópermet vagy sav- és lúghatás nélkül, különösen ott, ahol az anyagköltséget és a telepítés hatékonyságát ellenőrizni kell.
|
Tétel |
Specifikáció |
|
Anyag |
Q235B szénacél, Q355B nagy szilárdságú hidegen alakított acél |
|
Szabványos méretek |
U80, U100, U120, U140, U160, U180, U200, U250, U300 |
|
Falvastagság |
0,8-3,0 mm; ultravékony, vastag falú és nem szabványos méretek is kaphatók |
|
Szabványos hosszúságok |
6 m, 9 m, 12 m |
|
Egyedi hossz |
Fix hosszúságú vágás rajzok vagy projektkövetelmények szerint |
|
Felület |

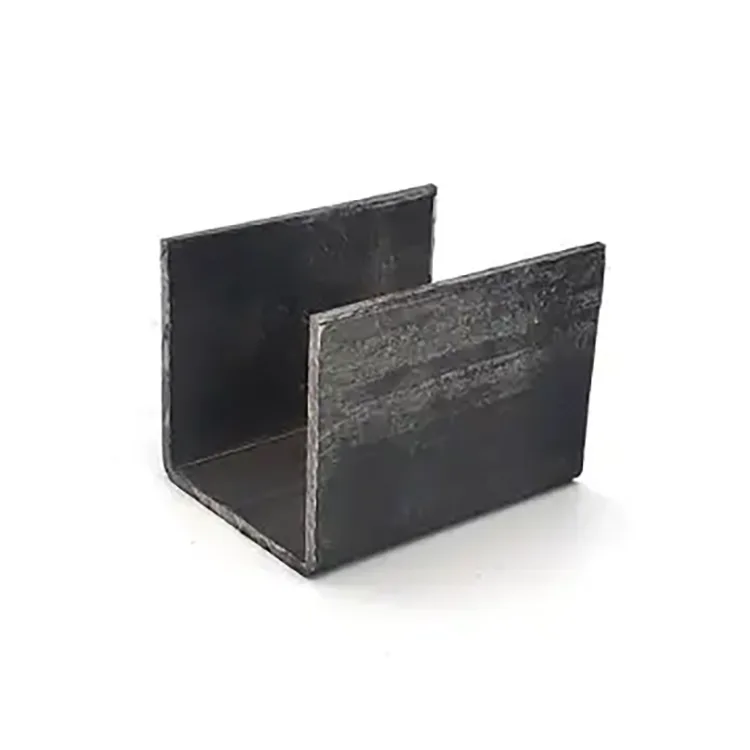

Természetes fekete acél, lapos felület, látható vízkőtől, csavarodástól vagy deformációtól mentes |
|
Standard |
GB/T 6728-2017, hidegen alakított vékonyfalú acélszelvények |
|
Egyedi feldolgozás |
Előlyukasztás, sarokvágás, ferde vágás, hornyolás és szabálytalan méretek |
A gyártás az acéltekercs beérkező ellenőrzésével kezdődik, majd az automatikus szintezéssel és egyengetéssel az anyagfeszültség megszüntetése érdekében. A szalag ezután több hengeralakító állomáson halad át, hogy fokozatosan létrehozza az U-alakú szakaszt, ezt követi a precíz méretezés, a szervo CNC fix hosszúságú vágás és az opcionális automatikus lyukasztás vagy sarokvágás.

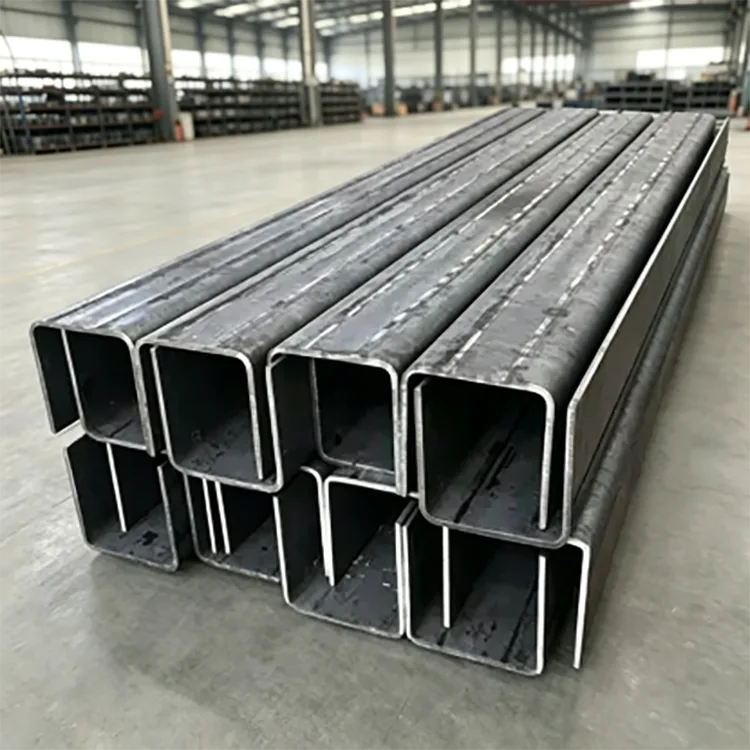

A kész profilokat újra kiegyenesítik a teljes szemrevételezés és méretezés, kötegelés és tárolás előtt.
Acéltekercs ellenőrzés → szintezés és egyengetés → progresszív hideghengerlés → U-szelvény méretezés → CNC fix hosszúságú vágás → lyukasztás/sarokvágás → másodlagos egyengetés → méret- és szemrevételezés → kötegelés és tárolás
A melegen hengerelt profilokkal ellentétben ez az eljárás nem használ magas hőmérsékletű hengerlési fokozatot. Lehetővé teszi a profil méreteinek, egyenességének, furatpozícióinak és élgeometriájának ellenőrzését a folyamatos alakítás során, ami a pontos összeszerelést igénylő projekteknél hasznos.
A hidegalakítás munkaedzéssel növeli az acél szilárdságát, lehetővé téve a vékonyabb falszakasz használatát a nehezebb hagyományos csatorna helyett a megfelelő alkalmazásokban. Az eredmény alacsonyabb acélfogyasztás, valamint alacsonyabb szállítási, emelési és szerelési költségek.
A tipikus könnyű és közepes alátámasztási alkalmazásokban a hidegen alakított kialakítás több mint 30%-kal könnyebb lehet, mint a hagyományos csatornaacél, ami segít csökkenteni az anyag-, fuvar- és munkaerőköltségeket.
A nyitott U alakú rész az egyik fő gyakorlati előnye. Kényelmes felületet biztosít a résrögzítéshez, a megvezetéshez, a korlátozáshoz, a berendezés pozicionálásához, a csőbilincshez és a beágyazott konstrukcióhoz.
Itt is különbözik a profil a C és Z acéltól. A szelemenekhez általában C és Z szakaszokat választanak, míg az U csatornás acélt gyakrabban használják ott, ahol magának a profilnak kell tartóként, alapként, vezetőként vagy rögzítő csatornaként működnie.
A profilokat automatikus hengeralakító soron alakítják ki, és méretezési és egyengetési folyamatokon mennek keresztül. Ez segít megőrizni az egyenletes metszetméreteket, az egyenes éleket és a szabályozott csavarást.
Az előre kilyukasztott lyukakat vagy rögzített hosszúságú elemeket használó projekteknél a cél az, hogy közvetlenül összeszerelhető alkatrészeket szállítsanak, ahelyett, hogy a helyszínen ismételten vágnák vagy javíthatók.
A természetes fekete-acél felületen nincs horganyzott bevonat, amit a vágás vagy hegesztés során figyelembe kell venni. Az anyag a gyártási követelményeknek megfelelően vágható, fúrható, hegeszthető vagy hajlítható.

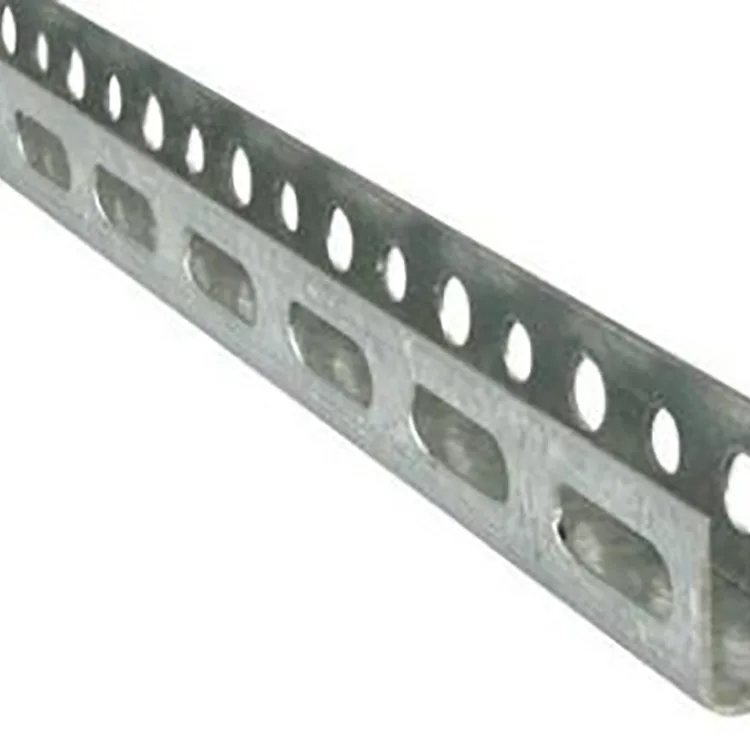

Szállítás előtt előre kilyukasztott lyukak, hornyok, sarokvágások és fix hosszúságú szakaszok is előállíthatók, csökkentve ezzel a felújítási és berendezés-támogatási projektekhez szükséges helyszíni feldolgozást.
A megfelelően kialakított U szakasz sík felülettel, szabályos élekkel és egyenletes geometriával rendelkezik. Az összeszerelés után az alkatrészek egyenletes hézagokat és szép összképet tudnak fenntartani, így nemcsak funkcionális acélszerkezetekhez, hanem látható beltéri szerkezetekhez, műhelyekhez, kiállítási vagy bemutatótermekhez is alkalmasak.
A hidegen alakított vékonyfalú kialakítás több mint 30%-kal csökkenti a tömeget a hagyományos csatornaacélhoz képest, ami csökkenti a szállítási, emelési és munkaerőköltségeket.
A CNC hengeralakítás és egyengetés egyenletes méreteket és egyenességet biztosít, segítve a szállítás utáni vágási, fúrási és korrekciós munkák csökkentését.
A szabványos U-alakú horony közvetlenül használható rögzítésre, megvezetésre, alátámasztásra és pozicionálásra. Az előre kilyukasztott lyukakkal vagy hornyokkal számos alkatrész összeszerelhető további helyszíni gyártás nélkül.
A hidegmunkás edzés javítja az alakított szakasz szilárdságát, így alkalmassá teszi könnyű és közepes terhelésű támasztékokhoz, berendezéstartókhoz, csőtartókhoz és burkolatszerkezetekhez, ha a szakaszt a terhelésnek megfelelően választják ki.
A projekt egy modern intelligens gyártóműhelyt tartalmazott száraz, pormentesített beltéri környezettel. Az ügyfélnek nagyszámú berendezésrögzítő konzolra és csőtartó keretre volt szüksége, amelyek a szerkezeti stabilitás, a nagy síkság és a kontrollált projektköltség követelményeit teljesítették.
A kiválasztott anyag a Q235B hidegen alakított U-csatorna, U100-U140 volt, 1,5-2,0 mm falvastagsággal és előre kilyukasztott pozicionáló furatokkal.
Az U-alakú horony megfelelt a berendezés elhelyezési és csőrögzítési követelményeinek további helyszíni hegesztés nélkül. A telepítés hatékonysága 40%-kal nőtt, míg a könnyű kialakítás csökkentette a szállítási és emelési igényeket. A hagyományos csatorna-acél megoldáshoz képest a projekt összköltsége 23%-kal csökkent.
A magas profilú síkság is segített megelőzni a felszerelés körüli eltéréseket. Az elkészült támogatási rendszer stabil és lazulásmentes maradt, rendezett műhelyelrendezéssel és egyszeri projektátvétellel.
Egy régebbi ipari gyár új beltéri válaszfalakat, berendezéstartókat és csőrögzítő szerkezeteket igényelt. Mivel a meglévő épület korlátozott teherbírású volt, a nehéz acélszelvények nem voltak alkalmasak a felújításra.
A projekt Q235B hidegen alakított U-csatornát használt több méretben a különböző támogatási követelményeknek megfelelően.
A könnyűszerkezetes rész segített megfelelni a meglévő épület terhelési korlátainak anélkül, hogy szükségtelenül növelte volna a szerkezeti terhelést. Kompakt formája a meglévő berendezések és csővezetékek körüli szűk helyekre is könnyebben telepíthető.
A beépítést követően a korszerűsített szerkezetek stabil tartást biztosítottak a tiszta elrendezés megtartása mellett, így az U csatorna alkalmassá vált könnyűszerkezetes beltéri gyárfelújításra.
Elsősorban száraz, szellőztetett beltéri környezetre ajánlott, közvetlen eső vagy korrozív hatás nélkül. Nedves műhelyek esetén megfontolandó egy további rozsdamegelőző alapozó alkalmazása. Kültéri, sópermet és erősen korrozív környezet megfelelő védőbevonatot vagy más acélprofilt igényel.
A Q235B általános könnyű támasztékokhoz, konzolokhoz és burkolatszerkezetekhez alkalmas. A Q355B akkor javasolt, ha nagyobb szilárdságra van szükség, például nagyobb fesztávra, nehezebb felszerelési alapokra vagy megerősítési munkákra.
Az U80–U120 kisebb cső- és berendezéstartókhoz használható. Az U140–U200 fő szekrényszerkezetekhez és állványalapokhoz alkalmas. Nehezebb vasalásnál és nagyobb alapoknál nagyobb szelvények, például U250-U300 jöhetnek számításba a tényleges terhelésnek megfelelően.
A 0,8–1,2 mm-t általában könnyű pozicionáláshoz és nem teherhordó alkalmazásokhoz használják; 1,5-2,0 mm alkalmas normál tartószerkezetekhez; A 2,5–3,0 mm vastagabb támasztó- és megerősítési alkalmazásokhoz készült.
A végleges szelvényméretet a fesztáv, a terhelés, a rögzítési mód és a beépítési feltételek szerint kell megerősíteni, nem pedig csak profilméret alapján.
A standard terméket természetes fekete acélként szállítjuk, horganyzott bevonat nélkül. Ez egyszerűvé teszi a későbbi vágást, hegesztést és fúrást, és lehetővé teszi a vevő számára, hogy szükség esetén alapozót, festéket vagy más megfelelő felületkezelést alkalmazzon.
A termék a legmegfelelőbb:
Száraz beltéri gyárak és műhelyek
Berendezés tartókeretek
Cső- és kábeltartó szerkezetek
Berendezés alapok
Beltéri válaszfalak és burkolatok
Beágyazott acél alkatrészek
Vezető és pozicionáló szerkezetek
Könnyűacél felújítási projektek
Kültéri szerkezetek, tengerparti területek, tartós páratartalom vagy savnak és lúgnak kitett környezetek esetében a korrózióvédelmet a gyártás előtt meg kell határozni.
Az U csatorna inkább a projekt rajzai szerint gyártható, mint a szabványos készletméretekre korlátozva. A rendelkezésre álló feldolgozás magában foglalja az előre kilyukasztott lyukakat, hornyokat, sarokvágást, ferde vágást, rögzített hosszúságú vágást és nem szabványos méreteket.
Az ismételt támasztóelemeket használó projekteknél az előfeldolgozás csökkentheti a helyszíni vágás és fúrás számát. A vevők árajánlatkéréskor rajzokat, metszetméreteket, furattávolságot, hosszkövetelményeket és anyagminőséget adhatnak meg.
Nagyobb rendelés esetén a gyártás a kívánt méretkombináció és szállítási ütemezés szerint bonyolítható le, kötegelés és kiszállítás előtt méretvizsgálattal.
A minőségellenőrzés a beérkező acéltekerccsel kezdődik, ahol az anyagminőséget és az alapvető méretviszonyokat formázás előtt ellenőrzik.
A gyártás során a fő ellenőrzési pontok a szalagszintezés, a hengeralakítási stabilitás, a szelvényméretek, az egyenesség, a furat helyzete és a vágási hossz. Az alakítás után a profilokat másodlagos egyengetésnek és végső szemrevételezésnek és méretellenőrzésnek vetik alá.
Különös figyelmet fordítanak a csavarodásra, deformációra, az élek állapotára és a tételek közötti konzisztenciára. Az előre lyukasztott termékeknél a furatok helyzetét és távolságát is ellenőrizni kell, mert ezek a méretek közvetlenül befolyásolják a beépítést.
Ez a gyártási megközelítés olyan projekteknél fontos, ahol a leszállított U-csatornának illeszkednie kell a rajzokhoz, és más gyártott alkatrészekkel kell összeszerelni, ismételt helyszíni korrekció nélkül.
Megfelelő könnyű és közepes terhelésű alkalmazásokhoz a hidegalakítás munkaedzést eredményez, és nagyobb szilárdságot biztosít az alakított anyagban. A metszet méreteiben is szabályos, és megfelelő megválasztás és beszerelés esetén ellenáll a deformációnak. Erősen terhelt elsődleges szerkezeteknél a szükséges terhelésszámításnak meg kell határoznia, hogy nehezebb csatorna vagy nagy szilárdságú szakasz szükséges-e.
Számos könnyű és közepes terhelésű alkalmazásban helyettesítheti a hagyományos csatornaacélt, mint például támasztékok, konzolok, burkolatok, beágyazott szerkezetek és berendezések alapjai. Nem helyettesítheti automatikusan a nehéz primer gerendákat vagy szerkezeteket, amelyek jelentős ütésnek vagy koncentrált terhelésnek vannak kitéve.
Igen. Előlyukasztás, sarokvágás, hornyolás, ferde vágás és nem szabványos fix hosszúságok rajzok alapján gyárthatók. Ez lehetővé teszi, hogy az alkatrészek összeszerelésre készen érkezzenek.
A C és Z szakaszokat főként tető- és falszelemenekhez használják. Az U-szelvényeket gyakrabban használják támasztékokhoz, alapokhoz, beágyazott alkatrészekhez, rögzítőcsatornákhoz, vezetőkhöz és pozicionáló szerkezetekhez. A kiválasztásnak követnie kell a tényleges szerkezeti funkciót.
A megfelelően gyártott szakasz több menetes alakításon, méretezésen és egyengetésen megy keresztül, hogy a csavarodást és deformációt a vonatkozó szabványkövetelményeken belül szabályozza. A megfelelő anyag, falvastagság, szelvényméret és beépítési mód is fontos a méretstabilitás fenntartása érdekében.
A Q235B általános könnyű támasztó- és burkolati alkalmazásokhoz alkalmas. A Q355B nagyobb szilárdságot biztosít, és jobban illeszkedik a nehezebb felszerelési alapokhoz, nagyobb fesztávokhoz és megerősítési munkákhoz, amikor a szerkezeti kialakítás megköveteli.
Igen. A szabványos termék természetes fekete acél, így a projekt környezeti és korróziós követelményeinek megfelelően megfelelő alapozóval, festékkel, porszórt vagy horganyzással feldolgozható.
