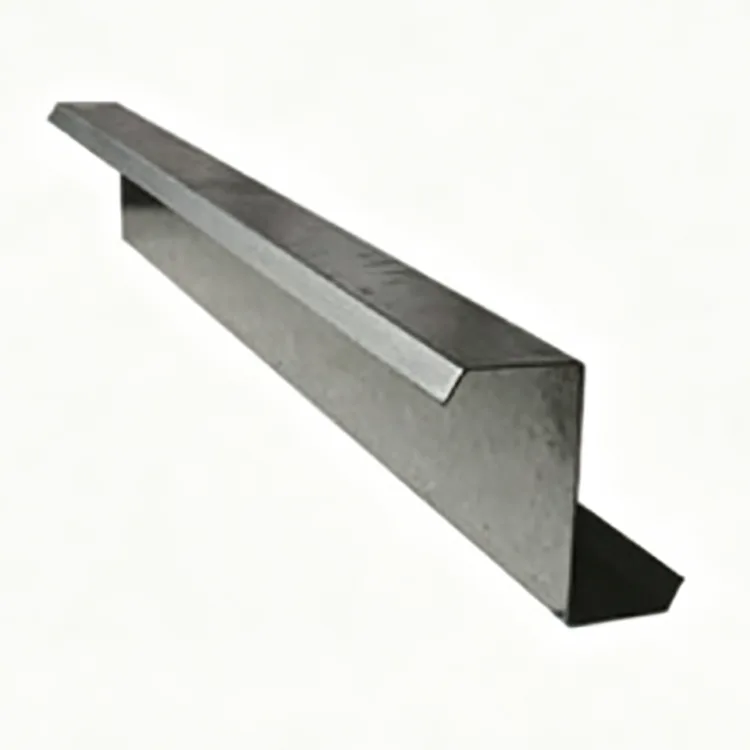

Hidegen alakított Z profilú acél

A hidegen alakított Z profilú acél hidegen alakított vékonyfalú acélprofil, amelyet melegen hengerelt acélszalagból, szobahőmérsékleten folyamatos hengerléssel állítanak elő. A szalag több formázóállványon halad át, és fokozatosan Z-szelvényre formálódik magas hőmérsékletű meleghengerlés nélkül.

A hidegalakítási eljárás javítja a méretkonzisztenciát, és munkaedzést is bevezet az acélban. Az így kapott szakasz a viszonylag kis súlyt a hasznos hajlítási teljesítménnyel ötvözi, így széles körben alkalmazzák könnyű acélszerkezetek tető- és falszeleméreihez.

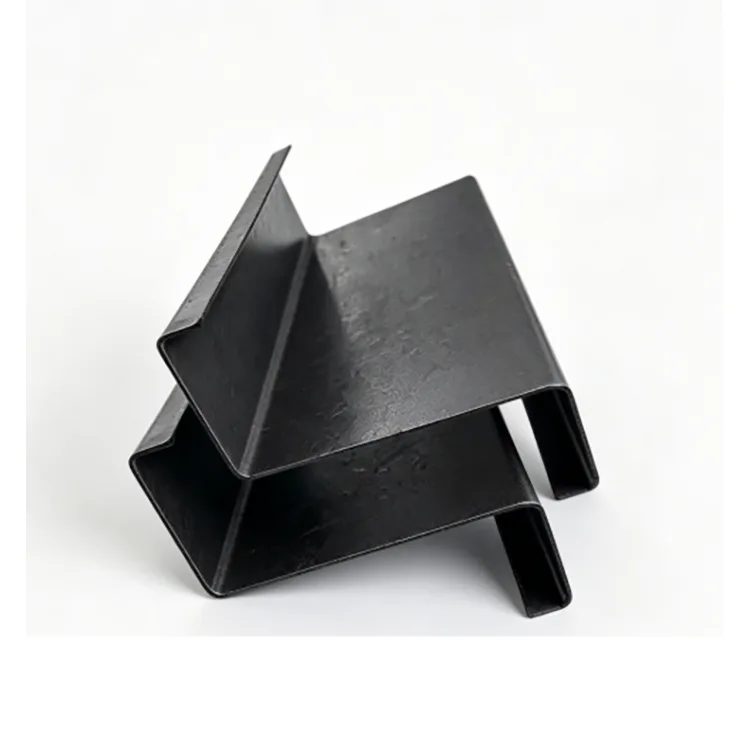

A Z-alakú profilnak van egy másik gyakorlati előnye is: az eltolt karimák lehetővé teszik a szomszédos szelemenek átfedését. Ez különösen hasznos nagy lejtős tetőkön, ahol folyamatos szelemen elrendezésre van szükség a gerinc körül.

Javasolt környezet: zárt beltéri épületek, száraz műhelyek és raktárak közvetlen eső, sópermet, savas vagy lúgos maró nedvesség nélkül.

Gyártási folyamat

A gyártósor az acéltekercs beérkező ellenőrzésével kezdődik. A szintezés és egyengetés után a szalag több hengeralakító állomáson halad át, ahol fokozatosan a kívánt Z alakú szakaszra hajlik.

A szervo CNC vágás biztosítja a megadott taghosszat, míg a szerkezeti rajzok szerint automatikus lyukasztás is hozzáadható. A kész profilok ezután egyengetésen és méretvizsgálaton esnek át osztályozás, kötegelés és tárolás előtt.

Acéltekercs ellenőrzés → szintezés és egyengetés → progresszív hideghengerlés → Z-szelvény alakítás → szervo CNC fix hosszúságú vágás → automatikus lyukasztás → egyengetés → szemrevételezés és méretvizsgálat → kötegelés és tárolás

Mivel a profilt fokozatosan alakítják ki, nem pedig hagyományos meleghengerléssel, a profilméretek, az egyenesség és a furatok helyzete folyamatosan szabályozható a gyártás során.

Alapvető specifikációk

Miért érdemes Z-szelvényt használni a tetőszegélyekhez?

Közvetlen átfedés a tetőgerincnél

A legszembetűnőbb különbség a Z és a C szakasz között a karimák alakja. Az eltolt Z profil lehetővé teszi a szomszédos elemek átfedését, ami elősegítheti a folytonosságot a tetőgerincen keresztül.

10° feletti tetőlejtéseknél a Z szelemen gyakran praktikus választás, ahol az átlapoló elemek a szerkezeti kialakítás részét képezik. Ez csökkenti a további vágás szükségességét, és egyszerűbbé teszi a telepítést.

Jó hajlítási teljesítmény kisebb súllyal

A Z alakú keresztmetszet hasznos profiltulajdonságokat biztosít a hajlításhoz. Ez a hidegmunka keményítéssel kombinálva lehetővé teszi a viszonylag vékony szakaszok megfelelő tető- és falszelemen alkalmazásokhoz való használatát.

A nehezebb hagyományos melegen hengerelt profilokhoz képest az alacsonyabb tömeg csökkentheti a szállítási, emelési és beépítési követelményeket.

Következetes egyenesség és furathelyzet

A gyártósor progresszív hengeralakítást, CNC vágást és ezt követő egyengetést alkalmaz. Ez segít szabályozni a profil egyenességét és csavarását.

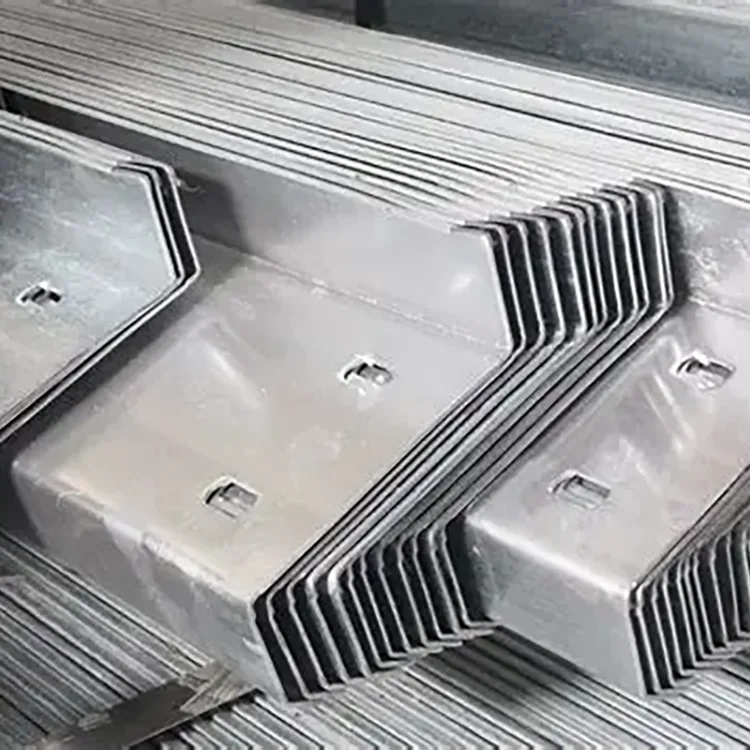

Az előre kilyukasztott csavarlyukakkal rendelkező szelemenek esetében fontos a lyukak pontos pozicionálása, mert a hibák befolyásolhatják a szelemen és a fő acélkeret közötti kapcsolatot. A szállítás előtti előlyukasztás csökkentheti a vágási és fúrási munkát a helyszínen.

Alacsonyabb költség száraz beltéri projektekhez

A standard terméket természetes fekete acélként szállítjuk, horganyzott bevonat nélkül. Száraz, zárt beltéri épületeknél, ahol nincs szükség további korrózióvédelemre, ezzel elkerülhető a horganyzott Z profilokkal járó többletköltség.

Ha az épület esőnek, páralecsapódásnak, sópermetnek vagy korrozív közegnek van kitéve, helyette korrózióvédett változatot kell megadni.

Kényelmes vágás és hegesztés

Mivel a standard terméken nincs horganyzott bevonat, a hagyományos vágási és hegesztési műveletek egyszerűek. Ez hasznos beltéri gyártási és felújítási projektek során, ahol a tagoknak helyi beállítási vagy csatlakozási munkára lehet szükségük.

Tipikus alkalmazások

A terméket főként a következőkre használják:

Tetőszelemencek könnyűszerkezetes acélépületekben

Nagy lejtős raktártetők

Ipari műhelytetőrendszerek

Beltéri logisztikai és raktárépületek

Fal és tető másodlagos keretezése

Könnyű acél burkolatrendszerek

Beltéri gyárfelújítási projektek

Ez egy másodlagos szerkezeti elem, például egy szelemen, nem pedig az épület fő oszlopainak vagy elsődleges gerendáinak helyettesítője.

Valódi projektpályázatok

1. eset: Z szelemenek egy nagy lejtős beltéri logisztikai raktárhoz

A projekt egy 50.000 m²-es zárt logisztikai raktárra terjedt ki, 12°-os tetőlejtővel. Az épület teljesen be volt zárva, és száraz beltéri környezetben, közvetlen esőhatás nélkül használták.

A fő követelmények a közvetlen szelemenek átfedése a tetőgerincnél, az acélszerkezet ellenőrzött költsége, a rövidebb beépítési idő és a tetőpanel-beállítási problémák csökkentett kockázata voltak.

A kiválasztott anyag Q355B hidegen alakított Z profilú acél volt, Z160–Z200, 1,8–2,0 mm falvastagsággal és előre kilyukasztott csavarlyukakkal.

A Z szakaszok közvetlenül átfedhetik egymást, ami lehetővé teszi, hogy a gerincelemek folyamatosak maradjanak, és csökkentsék a vágási és módosítási munkákat a helyszínen. A telepítési idő 30%-kal csökkent.

A profilok alacsony csavarodása elősegítette, hogy a színes bevonatú acél tetőpanelek egyenletesebben üljenek, csökkentve a hézagokat, amelyek hozzájárulhatnak a vízszivárgáshoz. A könnyebb elemek csökkentették a szállítási és emelési követelményeket is, és az acélszerkezet teljes költsége 21%-kal alacsonyabb volt, mint a melegen hengerelt acél megoldásé.

A projekt átment az elfogadáson, és beltéri üzemben maradt rozsdával kapcsolatos problémák nélkül.

2. eset: Könnyű acél burkolat frissítése ipari műhelyben

A második projekt egy régebbi gyár felújítását jelentette. A műhelyen belül új könnyű acél burkolati szerkezetekre volt szükség, viszonylag nagy tetőlejtővel és száraz, szellőző beltéri környezettel.

A kiválasztott termék a Q235B hidegen alakított Z profilú acél, Z120–Z140 volt.

A tagokat összeszerelésre készen szállították, kiterjedt másodlagos feldolgozás nélkül. A Z alakú átfedő szerkezet illeszkedett a tető lejtéséhez, és segített fenntartani a lapos és stabil burkolatrendszert.

A könnyűszerkezetes elemek a felújítási költségeket is kordában tartották, miközben lerövidítették a meglévő gyáron belüli szerelési munkákat.

Z Szakaszválasztási útmutató

Tető lejtése:

10° feletti tetőlejtéseknél a Z-szelvények előnyösek, ha átlapoló szelemenekre van szükség. Viszonylag sekély lejtőkön a szerkezeti kialakítástól függően C szelemen is szóba jöhet.

Anyagminőség:

A Q235B alkalmas általános könnyű szelemen- és szekrényes alkalmazásokhoz. Nagyobb fesztávhoz, nagyobb szél- vagy hóterheléshez és nagyobb fokú szerkezeti követelményekhez a Q355B megfelelő szelvénymérettel és falvastagsággal együtt választható.

Szakasz mérete:

Könnyebb másodlagos tető- és falszerkezeteknél a Z100–Z140 jöhet szóba. A Z160–Z200 számos szabványos raktári és műhelyszelemen-alkalmazáshoz alkalmas. A Z220–Z300 ott használható, ahol a szerkezeti kialakítás nagyobb szakaszokat igényel.

Falvastagság:

Az elérhető tartomány 1,2-3,0 mm. A végső vastagságot inkább a fesztáv, a szelementávolság, a szélterhelés, a hóterhelés, a csatlakozási feltételek és a szerkezeti számítások alapján kell meghatározni, nem pedig önmagában a szelvényméret alapján.

Környezet:

Száraz, zárt beltéri épületeknél a természetes fekete Z acél költséghatékony megoldást jelenthet. Magas páratartalmú vagy páralecsapódásos műhelyekben meg kell fontolni egy megfelelő rozsdamegelőző bevonatot.

Kültéri épületekhez, tengerparti területekhez, esőnek kitett építményekhez vagy mezőgazdasági istállókhoz a természetes feketeacél változat nem ajánlott. Horganyzott Z-szelvényt vagy más korrózióvédett megoldást kell választani.

Hidegen alakított Z profilú acél kontra C profilú acél

A választásnak végső soron a szerkezeti kialakítást kell követnie, nem pedig önmagában a tető lejtését. A Z szakasz átfedő geometriája a fő gyakorlati előnye ott, ahol folyamatos szelemenkötésekre van szükség.

Gyári minőségellenőrzés

A Z szelemenek esetében a méretkonzisztencia különösen fontos, mert a szakaszoknak pontosan kell kapcsolódniuk a fő acélvázhoz és a tetőpanelekhez.

A minőség-ellenőrzés ezért az acéltekercsre kiterjed az alakítás előtt, ezt követi a hengeralakítás során és a vágás utáni ellenőrzések. A legfontosabb ellenőrzési pontok közé tartozik az anyagminőség, a szelvény méretei, a falvastagság, az egyenesség, a csavarodás, a vágási hossz, az él állapota és az előre lyukasztott furat helyzete.

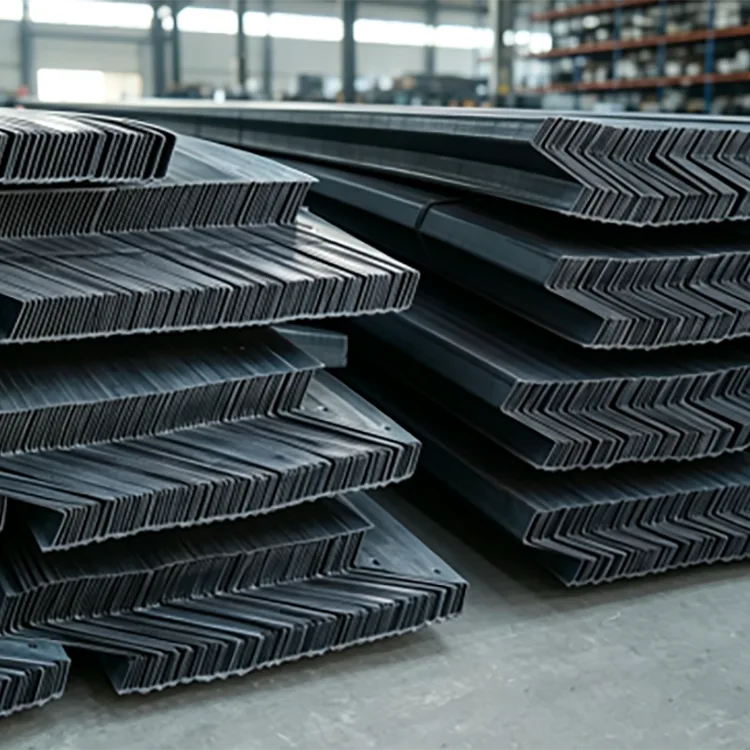

A profilokat formázás után kiegyenesítik, hogy csökkentsék a maradék torzulást. Szállítás előtt a kész elemeket szemrevételezéssel és méretben ellenőrzik, majd a méret- és rendelési követelményeknek megfelelően csomagolják.

A kötegelt rendeléseknél az azonos anyagminőség, a szakasz specifikáció és a feldolgozási paraméterek megtartása segít megőrizni a konzisztenciát a különböző gyártási tételek között.

GYIK

Q1: Hogyan válasszak a Z és a C profilú acélok közül?

A fő szempont a tető és a csatlakozás elrendezése. A Z-szelvények különösen hasznosak olyan tetőkön, ahol a szomszédos szelemeneknek át kell fedniük és a gerincen keresztül kell haladniuk, különösen a nagyobb tetőlejtőkön. A C szakaszok szélesebb körű általános alkalmazhatósággal rendelkeznek, és a szerkezeti kialakítástól függően sekélyebb tetőlejtőkhöz is használhatók.

2. kérdés: Könnyen csavarható a hidegen alakított Z profilú acél?

A megfelelően gyártott Z-szelvény progresszív alakításon, méretezésen és egyengetésen megy keresztül, hogy a csavarodást és az alakváltozást a vonatkozó szabványkövetelményeken belül szabályozza. A választott szelvényméret, falvastagság, fesztáv és beépítési mód is befolyásolja a teljesítményét.

3. kérdés: Kell-e festeni a beltéri Z szelement?

Száraz, szellőztetett beltéri környezet jelentős páralecsapódás nélkül, a természetes fekete-acél felület további bevonat nélkül is használható, ha a projekt követelményei ezt lehetővé teszik. Nedves műhelyekben vagy gyakori páralecsapódással járó területeken rozsdamegelőző bevonat javasolt.

4. kérdés: Lehet-e szállítani a Z szakaszokat előre kilyukasztott lyukakkal?

Igen. A csavarlyukak a szerkezeti rajzok szerint a profilok szállítása előtt kilyukaszthatók. Sarokvágások és szögletes végvágások is készíthetők a szükséges csatlakozási részleteknek megfelelően.

Q5: Testreszabható a hosszúság?

Igen. A szabványos kínálat általában 6-12 m-en belül van, míg a nem szabványos fix hosszúságok a projektrajzok és a vágási követelmények szerint gyárthatók.

6. kérdés: Használható-e a természetes fekete Z profilú acél kültéren?

Nem ajánlott közvetlen kültéri expozíciónak, esőnek, parti sópermetnek vagy korrozív környezetnek. Ilyen körülmények között horganyzott vagy egyéb korrózióvédett Z-szelvényeket kell használni.
