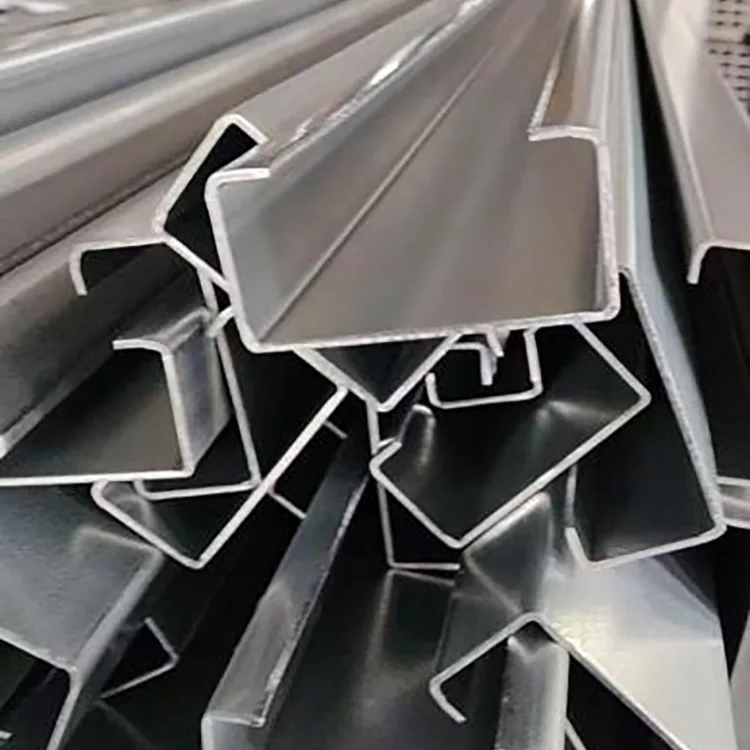

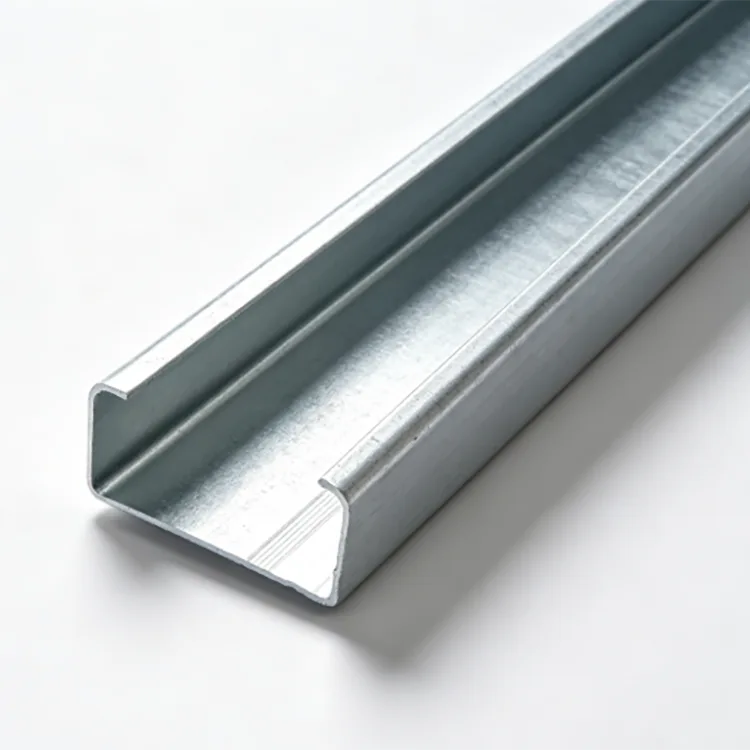

Horganyzott C szelemen

A horganyzott C szelement Q235B vagy Q355B acélszalagból állítják elő folyamatos hideghengerléssel. A C-alakú szakaszt a szükséges méretekre alakítjuk, majd fix hosszúságú vágás, lyukasztás és egyengetés következik. A kész profil ezután pácoláson, folyasztószeren, szárításon és tűzihorganyzáson esik át.

Az alakított, majd horganyzott eljárás lehetővé teszi, hogy az elkészült C-profil, beleértve a fő furatokat és bevágásokat is, általános horganybevonatot kapjon. Ez alkalmassá teszi a szakaszt esőnek, nedvességnek, sópermetnek és egyéb korrozív körülményeknek kitett szerkezetekhez.

A fekete hidegen alakított C szelemenekkel összehasonlítva a horganyzott profil kevesebb rutinszerű korróziós karbantartást igényel, és jobban megfelel a hosszú távú kültéri használatra. A cinkbevonatot az aktuális környezetnek megfelelően kell kiválasztani.

Műszaki előírások

Tűzihorganyzási eljárás

Az acélszalag belép a hideghengerlési sorba, ahol többszörös alakítási menet hozza létre a C szakaszt. A fix hosszúságú vágás, lyukasztás és sarokmegmunkálás a horganyzás előtt befejeződik.

A formált metszeteket bepácolják, folyasztószerrel kezelik és szárítják, mielőtt hozzávetőleg 450 °C-os olvadt cinkfürdőbe helyezik. Horganyzás után lehűtik és passziválják. Csomagolás előtt ellenőrizzük a cinkbevonat vastagságát, fedettségét és megjelenését.

A horganyzás előtti alakítás és lyukasztás lehetővé teszi, hogy az elkészült profil és a megmunkált területek cinkvédelmet kapjanak.

Cink bevonat kiválasztása

Szokásos belvízi kültéri körülményekhez, erős sópermet, agresszív vegyi gázok vagy állandóan álló víz nélkül, általában 85 μm-t használnak. A tipikus alkalmazások közé tartoznak a szárazföldi gyári szelemenek, előtetők, kültéri támasztékok és hegyi fotovoltaikus projektek.

Nedves gyárak, állattartó épületek, folyóparti projektek és más nagyobb nedvességtartalmú környezetek esetében a 120–180 μm további korrózióvédelmet nyújthat.

Tengerparti területekre, kikötőkre, tengeri építményekre, vegyipari parkokra, szennyvíztelepekre és magas ammóniatartalmú állattartó épületekre 200-275 μm adható meg, ha erősebb korrózióvédelem szükséges.

A bevonat szükségességét a helyszín korróziós körülményei és a várható üzemidő függvényében kell megerősíteni.

Q235B vagy Q355B?

A Q235B-t általában szabványos fotovoltaikus szerkezetekhez, gyári szelemenekhez, könnyű kültéri támasztékokhoz és általános acélszerkezetekhez használják.

A Q355B alkalmas nagyobb szél- vagy hóterhelésre, nagyobb fesztávra, nagyobb berendezésterhelésre és szigorúbb szerkezeti követelményekre. Magasabb folyáshatára lehetővé teszi a profil- és acélfelhasználás optimalizálását a szerkezeti számítások után.

Hasonló szakaszviszonyok mellett a benyújtott projektadatok azt mutatják, hogy a Q355B körülbelül 30%-kal nagyobb teherbírást tud biztosítani, mint a Q235B. A tényleges kapacitás függ a szelvény méretétől, vastagságától, fesztávolságától, a csatlakozási feltételektől és a terheléstől.

C Szelemen mérete és falvastagsága

A C80–C120 alkalmas könnyű támasztékokhoz, csőrögzítésekhez, kis előtetőkhöz, üvegházi másodlagos szelemenekhez és könnyű burkolatszerkezetekhez.

A C140–C180-at általában gyári tető- és falszelemenekhez, szabványos fotovoltaikus szerkezetekhez és általános kültéri acéltartókhoz választják.

A C200–C250 nagyobb szakaszt biztosít nagyobb fesztávhoz, nagyobb szél- vagy hóterheléshez és nagyobb szerkezeti követelményekhez. A C280–C300 használható nagyobb fesztávú tetőkhöz, nehéz berendezések alapjaihoz és nagyobb kültéri szerkezeti alkalmazásokhoz, ahol szükséges.

A 0,8-1,2 mm falvastagság könnyű szerkezetekhez és korlátozott terhelésű alkalmazásokhoz alkalmas. Az 1,5–2,0 mm-es tartomány a gyári szelemenek, fotovoltaikus szerkezetek és általános kültéri teherhordó alkalmazások fő típusa. Nagyobb fesztávhoz, nehézgéptartókhoz, nagy hóterheléshez és erős szélviszonyokhoz a szerkezeti számítások szerint 2,5-3,0 mm választható.

A szelvény magasságát és falvastagságát a szelementávolsággal, fesztávolsággal, tetőterheléssel, szélterheléssel, hóterheléssel és csatlakozási tervvel együtt kell figyelembe venni.

Alkalmazások

A horganyzott C szelement ott használják, ahol a hidegen alakított C-szelvény hosszú távú korrózióvédelmet igényel.

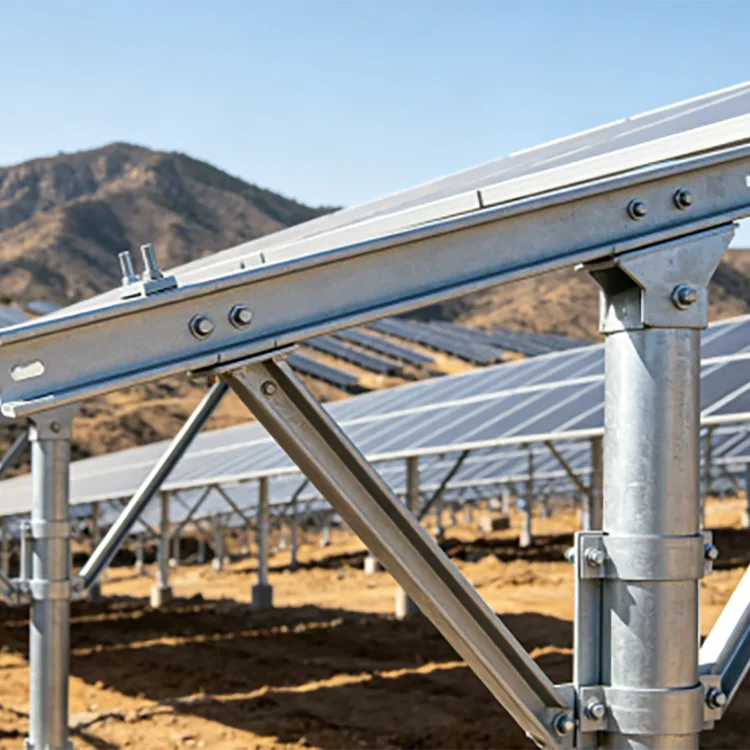

Fotovoltaikus projekteknél használható tetőre és földre szerelt szerkezetekben, napelemes tartóelemekben és kapcsolódó acélvázakban. A belvízi projektek általában szabványos horganyzást alkalmazhatnak, míg a part menti projekteknél magasabb korrózióvédelmi előírásokra van szükség.

A gyárépületeknél a szakaszok alkalmasak szabad tető- és falrendszerekre, előtetőkre és másodlagos szerkezeti elemekre.

Állattartó épületeknél és mezőgazdasági építményeknél a horganyzott felület védelmet nyújt a tartós páratartalom és ammóniatartalmú légkör ellen. Az alkalmazások közé tartoznak a baromfiházak, sertésházak és mezőgazdasági üvegházak.

Vegyi üzemekhez, szennyvízelvezető létesítményekhez és nedves ipari telephelyekhez vastagabb horganybevonat választható a korrozív környezetnek megfelelően.

A terméket kültéri berendezések támasztékaihoz, tábláihoz, napellenzőihez, külső kereteihez és egyéb látható acélszerkezetekhez is használják.

Gyártás és minőségellenőrzés

A minőségellenőrzés a beérkező acélszalaggal kezdődik. Az acél minőségét, vastagságát és felületi állapotát alakítás előtt ellenőrizzük.

A hideghengerlés során a szelvény magassága, a karima méretei, a peremméretek és az egyenesség szabályozva van. A horganyzás előtt ellenőrizzük a furatok helyzetét, a vágási hosszokat és a szakasz deformációját.

Tűzihorganyzás után az elkészült szelvényeket ellenőrzik a horganyzás vastagságára, fedésére, felületi egyenletességére és látható hibákra. A sarkok, lyukak és más megmunkált területek különös figyelmet kapnak.

Tömeges mérnöki megrendeléseknél anyagtanúsítványok, gyártásellenőrzési jegyzőkönyvek, gyári ellenőrzés és harmadik fél által végzett ellenőrzés is megoldható a projekt követelményeinek megfelelően.

Egyedi feldolgozás

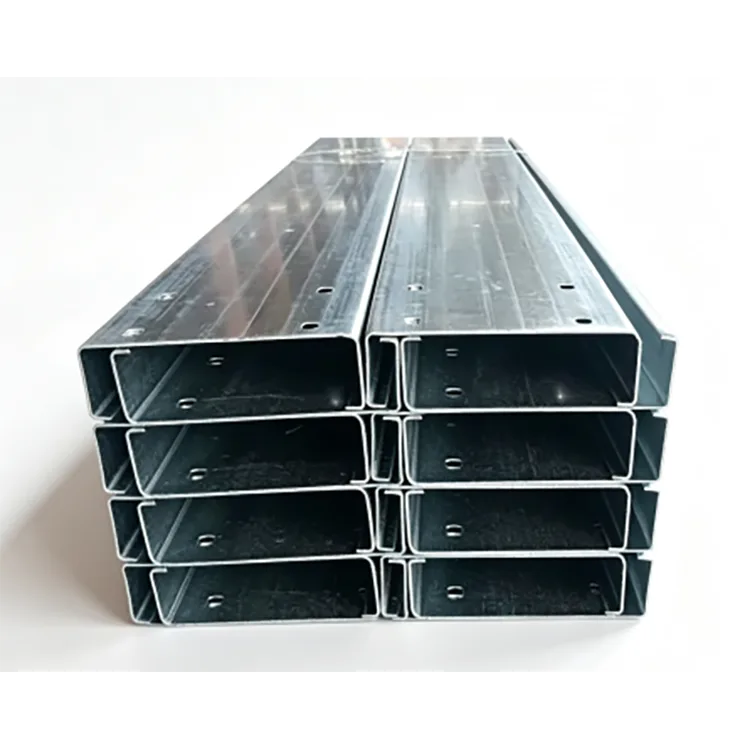

A horganyzott C szelemenek rajzok szerint gyárthatók, beleértve a rögzített hosszúságú vágást, csavarlyukakat, hornyokat, sarokvágásokat és egyéb profil-előkészítést.

Fotovoltaikus szerkezetek és nagy gyári projektek esetén az előre kilyukasztott lyukak a csatlakozási rajzokhoz illeszthetők, csökkentve a terepi fúrást, és megőrizve a konzisztens furatpozíciókat.

Árajánlathoz adja meg a C szakaszt, a falvastagságot, az acélminőséget, a horganyzást, a hosszt, a furatmintát, a mennyiséget és az alkalmazási környezetet. A part menti, vegyi és szennyvíz projekteknél meg kell határozni a várható üzemidőt és az expozíciós feltételeket is.

Élettartam és karbantartás

Szokásos kültéri körülmények között a tűzihorganyzott C szelemenek több mint 20 éves üzemidőt biztosítanak a cink vastagságától, a légköri expozíciótól és a szerkezeti részletektől függően.

Tengerparti és erősen korrozív környezetekben a megfelelően meghatározott nehéz cinkbevonat hosszabb karbantartási intervallumot biztosít, mint a bevonat nélküli acél. A mellékelt projektadatok 10-15 éves karbantartásmentes időszakot jeleznek egyes part menti vagy korrozív alkalmazásoknál, ha a bevonat specifikációját megfelelően választják ki.

A tényleges élettartam a cinkbevonat vastagságától, a korróziós kategóriától, a nedvességtől, a sóterheléstől, a vegyi szennyeződéstől és a vízelvezetési körülményektől függ.

Tűzihorganyzott C szelemen vs festett C szelemen

A festett acél a festékfilm épségétől függ. Az UV-sugárzás, a nedvesség, a mechanikai sérülések és a felület előkészítése befolyásolja a korrózióvédelmét.

A tűzihorganyzás gátat és áldozatvédelmet biztosít a cinkbevonat révén, ami hasznos a több hajlítással, éllel és csatlakozási furattal rendelkező C-szelvényeknél.

A 15–25 évre vagy hosszabb időre tervezett projekteknél a kezdeti anyagköltséget és a várható karbantartási költséget együtt kell figyelembe venni.

Fotovoltaikus projekt kiválasztása

A szokásos kültéri expozíciós belföldi fotovoltaikus projekteknél az általános specifikáció Q235B + ≥85 μm cinkbevonat + 1,5–2,0 mm falvastagság.

Nedves helyek és állattartással kapcsolatos fotovillamos berendezések esetén 120–180 μm jöhet szóba.

A part menti fotovoltaikus erőművekhez, kikötőkhöz és más magas korróziós helyekhez a Q355B 200 μm-es vagy annál magasabb cinkbevonattal választható, ha azt a szerkezeti és korróziós tervezés megköveteli.

A 25 éves üzemidőre tervezett fotovoltaikus rendszernek együtt kell figyelembe vennie a szerkezeti terheléseket, a szelvényméretet, a bevonatot, a kötőelemeket, a vízelvezetést és a beépítési részleteket.

GYIK

Mire használható a horganyzott C szelemen?

Főleg kültéri és nedves acélszerkezetekhez használják, beleértve a fotovoltaikus rendszereket, gyári tetőket, mezőgazdasági épületeket, állattartó istállókat, part menti építményeket, vegyi üzemeket és szennyvízelvezető létesítményeket.

A 85 μm-es cinkbevonat alkalmas kültéri használatra?

Igen, sok szokásos beltéri kültéri környezethez. A sópermettel, agresszív gázokkal, magas páratartalmú vagy állandó nedvességgel rendelkező területek általában vastagabb bevonatot igényelnek.

Miért van a C szelemen horganyzott az alakítás után?

A C szelvényt először alakítják ki, vágják és lyukasztják, majd tűzihorganyozzák. Ez lehetővé teszi, hogy a kész profil és a feldolgozott felületek cinkvédelmet kapjanak a fő alakítási műveletek után.

A horganyzott C szelemen a helyszínen hegeszthető?

Igen, de a hegesztés károsítja a helyi horganybevonatot. Az érintett területet meg kell tisztítani és megfelelő cinkben gazdag bevonattal javítani.

Melyik a jobb PV projektekhez, a Q235B vagy a Q355B?

A Q235B számos szabványos PV szerkezethez alkalmas. A Q355B alkalmasabb nagyobb fesztávra, nagyobb szél- vagy hóterhelésre és nehezebb szerkezeti követelményekre. A végső választásnak szerkezeti számításon kell alapulnia.

Tudsz szállítani előre kilyukasztott C szelemeneket?

Igen. A lyukminták, hornyok, fix hosszúságok és sarokvágások kiviteli rajzok alapján készíthetők, a fő feldolgozás a tűzihorganyzás előtt befejeződött.

Mennyi ideig bírja a horganyzott C szelemen a szabadban?

Az élettartam a környezettől és a cinkbevonattól függ. A szokásos kültéri alkalmazások akár 20 év feletti élettartamot is elérhetnek, míg a part menti és erősen korrozív projektek vastagabb horganyzást és projektspecifikus korrózióértékelést igényelnek.

A horganyzott C szelemen helyettesítheti a fekete C szelement?

Kültéri és nedves alkalmazásokhoz a horganyzott rész beépített korrózióvédelmet biztosít. Száraz, korróziómentes beltéri szerkezeteknél a bevonat nélküli hidegen alakított C szelemen gazdaságosabb lehet.

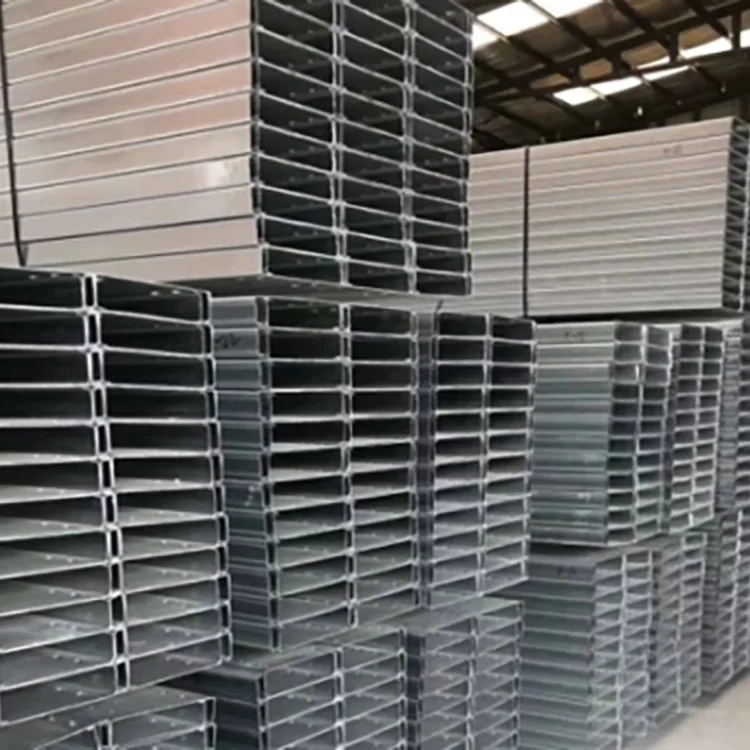

Tömeges beszerzés építési és fotovillamos projektekhez

A Rongheng Q235B és Q355B horganyzott C szelemeneket szállít C80–C300 szelvényekben, 0,8–3,0 mm falvastagsággal és 85 μm+ szabványos cinkbevonattal a nehéz, 200–275 μm minőségig.

A gyártás a projekt rajzai szerint rendezhető, beleértve a rögzített hosszúságokat, lyukakat és egyéb szükséges feldolgozást. Nagy építési és fotovoltaikus megrendelések esetén a gyártás előtt megadható az acélminőség, a profilméret, a falvastagság, a horganyzás és a projekt környezete.

Árajánlathoz adja meg a C szakaszt, a falvastagságot, az acélminőséget, a horganyzott bevonatot, a hosszt, a furatmintát, a mennyiséget és az alkalmazási környezetet.
