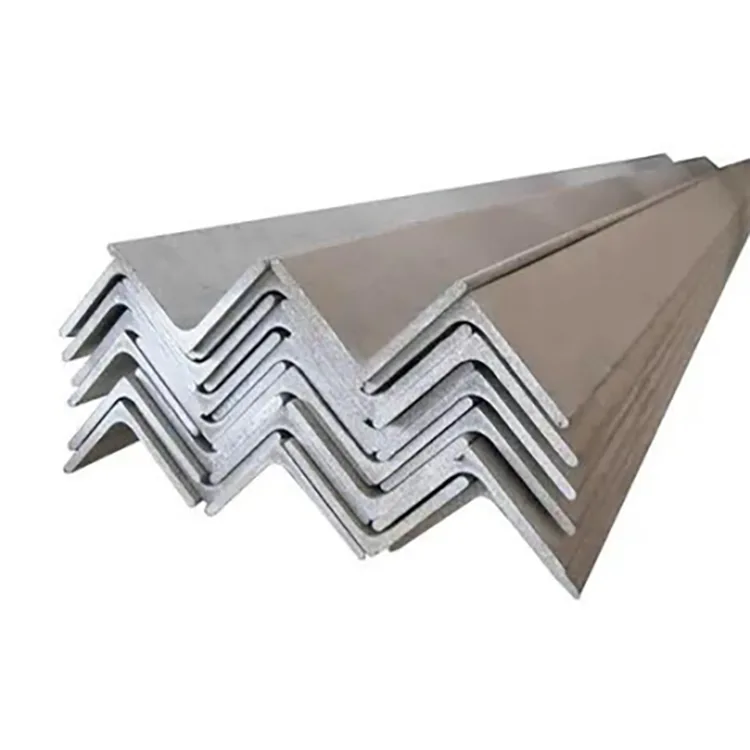

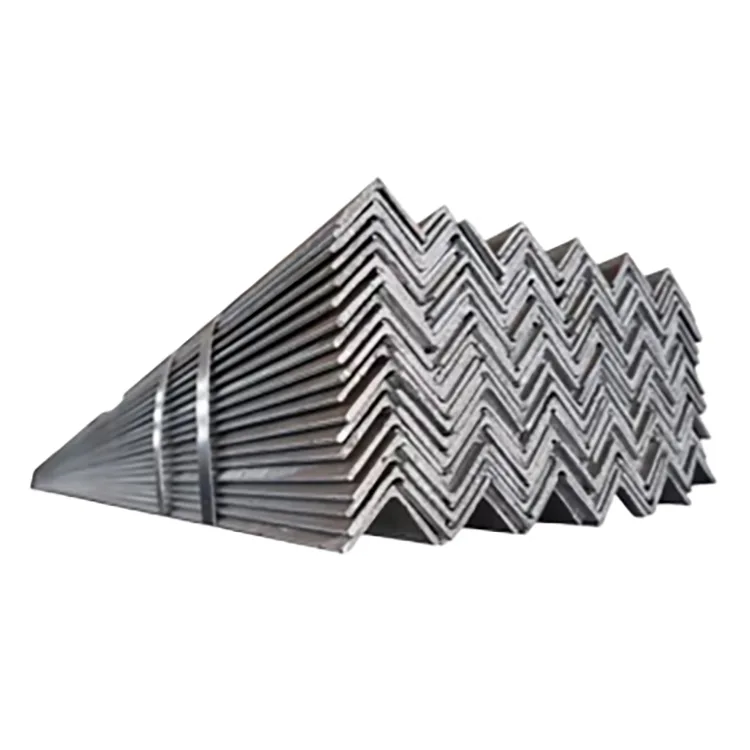

A tűzihorganyzott acélszög melegen hengerelt szénszerkezeti szögacélból készül, és a profil kialakítása és a szükséges gyártás után cinkkel van bevonva. Egyenlő és egyenlőtlen szögben kapható, Q235B és Q355B acélminőséggel.
Az egyenlő szögnek két azonos szélességű lába van. Az egyenlőtlen szög eltérő lábszélességekkel rendelkezik olyan alkalmazásokhoz, ahol a csatlakozás vagy a terhelés elrendezése eltérő csapágyméreteket igényel.
| Termék | Tűzi horganyzott acél szög |
| Alapanyag | Q235B, Q355B |
| Profil | Egyenlő szög / egyenlőtlen szög |
| Közös méret | 20 × 20 mm–200 × 200 mm |
| Vastagság | 2,0-20 mm |
| Szabványos hossz | 6 m / 9 m / 12 m |
| Egyedi hossz | Fix hosszúságú vágás elérhető |
| Cink bevonat | Általában 60-120 μm |
| Magasabb bevonat | 150-200 μm |
| Felület | Tűzihorganyzott, ezüstszürke |
| Feldolgozás | Vágás, lyukasztás, fúrás, hajlítás, ferde vágás, köszörülés és egyéb megállapodás szerinti gyártás |
| Strukturális acél referencia | GB/T 706 |
| Galvanizálási referencia | GB/T 13912-2020 |
| Szakítószilárdság | Körülbelül 375–500 MPa, a minőségtől és a specifikációtól függően |
ASTM, EN vagy más célpiaci szabványok megadhatók, ha a projekt megköveteli.
Q235BÁltalában tartókeretekhez, korlátokhoz, berendezések támasztékokhoz, raktárszerkezetekhez és általános acélgyártáshoz használják.
Q355Bnagyobb anyagszilárdságot biztosít nagyobb terhelésű alkalmazásokhoz, nagyobb fesztávolsághoz vagy szigorúbb szerkezeti követelményekhez.
Az acélminőséget a szög méretével, vastagságával, fesztávjával, terhelésével és csatlakozási kialakításával együtt kell kiválasztani.
A szögacélt megmunkálják és felületi előkészítik, mielőtt olvadt cinkbe merítik körülbelül 450–460 °C-on.
Gyártási sorrend:
Melegen hengerelt szögacél → beérkező ellenőrzés → egyengetés → vágás / gyártás → zsírtalanítás → pácolás → öblítés → folyósítás → szárítás → tűzihorganyzás → hűtés → passziválás → végső egyengetés és méretezés → horganybevonat ellenőrzés → végső ellenőrzés → csomagolás.
A pácolás eltávolítja a rozsdát és a malmi lerakódást, így a cinkbevonat megfelelően kialakulhat az acél felületén.
| Környezet | Bevonat iránya |
| Normál kültéri expozíció | 60-120 μm |
| Párás kültéri környezet | Megnövelt bevonat határozható meg |
| A parti só kitettsége | 150-200 μm megadható |
| Kémiai vagy súlyos korrózió | Projekt-specifikus bevonat követelmény |
A bevonat követelményét a beszerzési megrendelésben kell feltüntetni, ahelyett, hogy csak „tűzihorganyzott” lenne megadva. Például:Q355B / 100 × 100 × 8 mm / 12 m / tűzihorganyzott / 150-200 μm.
| Alkalmazás | Tipikus használat |
| Fotovoltaikus rendszerek | Tartóelemek, merevítők, rögzítő keretek és segédszerkezetek |
| Önkormányzati infrastruktúra | Korlátok, kerítéstartók és kültéri acélszerkezetek |
| Függönyfalak | Tartók, tartóelemek és csatlakozóelemek |
| Raktárak | Rack keretek, berendezés alapok és szerkezeti megerősítés |
| Ipari üzemek | Csőtartók, berendezéstartók és kültéri tartószerkezetek |
| Mezőgazdaság | Üvegházi keretek, kerítéstartók és berendezések szerkezetei |
Fix hosszúságú vágás, lyukasztás, fúrás, hajlítás, ferde vágás és köszörülés a rajzok szerint elrendezhető.
A legyártott alkatrészeknél a horganyzás előtt elvégezhető a nagyobb vágás és furatfeldolgozás, így a kész alkatrész a feldolgozás után cinkvédelmet kap.
Ha horganyzás után vágást, fúrást vagy hegesztést végeznek, a szabaddá tett acélt vagy a hőhatásnak kitett területet meg kell tisztítani és megfelelő cinkben gazdag bevonattal javítani.
Az ellenőrzés kiterjed az alapacélra és a horganyzott bevonatra is.
Anyagtanúsítványok és horganyzási vizsgálati jegyzőkönyvek szállíthatók projektrendelésekhez. Igény szerint harmadik fél általi ellenőrzés is megoldható.
A fekete szögacélnak nincs cinkbevonata, és általában festést vagy más korrózióvédelmi rendszert igényel kültéri használatra.
A tűzihorganyzott szögacélt a gyárban bevonják a szállítás előtt, így nincs szükség külön teljes felületi festési folyamatra a beépítés helyén.
Száraz beltéri alkalmazásokhoz elegendő lehet a fekete szögacél, ahol a projektspecifikáció ezt lehetővé teszi. Kültéri vagy nedvességnek kitett szerkezeteknél a korrózióvédelmi követelményt az acél minőségével és profiljával kell megadni.
Szög acélkét merőleges lábat biztosít, és általánosan használt merevítőkhöz, konzolokhoz, keretekhez és csatlakozóelemekhez.
Lapos rúdegyetlen sík felületet biztosít, és hevederekhez, lemezekhez, megerősítéshez és egyéb lapos csatlakozóelemekhez használható.
Csatorna acélmélyebb nyitott szakasza van, és általában ott használják, ahol nagyobb szelvénymélység szükséges a szerkezeti alátámasztáshoz.
A választás a terheléstől, a csatlakozási módtól, a rendelkezésre álló helytől és a kívánt szakasz tulajdonságaitól függ.
40 × 40 mm-es és 50 × 50 mm-es horganyzott szögacélt szállítottak lakossági és kereskedelmi tetőtéri napelemes alkalmazásokhoz. Az anyagot fokozott cinkvédelemmel határozták meg a kültéri expozícióhoz.
Szabványos 6 m-es horganyzott szögacélt szállítottunk a védőkorláthoz és a burkolattámasztó munkákhoz. Az anyagot a kívánt hosszban szállították, és beszerelés előtt ellenőrizték a szakasz méreteit.
200 μm-es horganyzott horganyzott szögacélt szállítottak kültéri berendezések tartószerkezeteihez, tengerparti ipari környezetben, sóval terhelt levegővel és enyhe vegyszerekkel.
A tűzihorganyzott acélszöglet 6 m, 9 m és 12 m szabványos hosszban szállítható, vagy méretre vágva. Az egyenlő és egyenlőtlen szögek, meghatározott horganybevonatok és gyártott alkatrészek rajzok szerint rendezhetők.

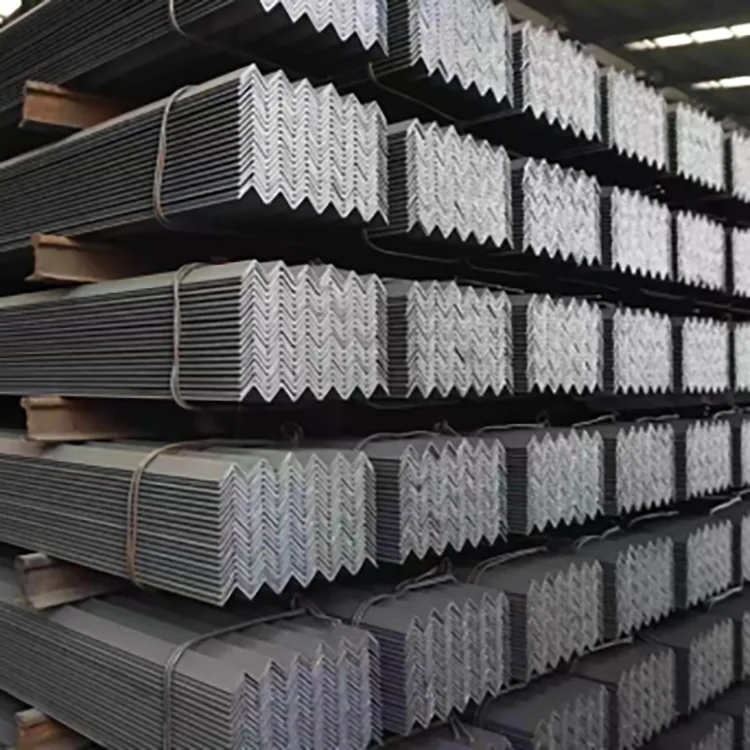

Exportszállítmányokhoz az acél szögleteket kötegelt és megerősített óceáni szállításhoz. Nedvességálló csomagolással csökkenthető a kezelési sérülés és a fehérrozsda kockázata a szállítás és tárolás során.
A vásárlási specifikációnak tartalmaznia kell:
Acélminőség + szögtípus + lábméretek + vastagság + hossz + horganyzás + gyártási követelmények.
Példa:
Q235B / Egyenlő szög / 50 × 50 × 5 mm / 6 m / Tűzihorganyzott / meghatározott horganybevonat / rajz szerint előlyukasztott.
Projektmegrendelésekhez rajzok adhatók a rögzített hosszúságú vágásokhoz, furatpozíciókhoz és egyéb gyártási követelményekhez.
A Rongheng acéltermékeket szállít Tianjin Daqiuzhuangból, hozzáférést biztosítva a melegen hengerelt acélhoz, a horganyzáshoz és a későbbi acélfeldolgozáshoz.
A szabványos szögacél és a projekt megrendelések összehangolhatók a vágással, gyártással, horganyozással, ellenőrzéssel és exportcsomagolással a szükséges specifikáció szerint.
Igen. Egyenlő és nem egyenlő szögű szakaszok is szállíthatók a méretnek és a projekt követelményeinek megfelelően.
Az általános méretek körülbelül 20 × 20 mm és 200 × 200 mm közöttiek, vastagságuk 2–20 mm. Más méretek megbeszélhetők a szükséges specifikáció szerint.
A szabványos hosszúságok 6 m, 9 m és 12 m. Fix hosszúságú vágás elérhető.
A cinkbevonat általános tartománya 60-120 μm. Nagyobb, 150-200 μm-es bevonatigény adható meg az igényes kültéri környezetekhez.
Igen. A tengerparti projekteknél a cinkbevonatot a sóterhelésnek megfelelően kell meghatározni. Magasabb bevonat, például 150–200 μm, megfontolható az erősebb expozíció érdekében.
Igen. A rögzített hosszúságú vágás, lyukasztás, fúrás és egyéb gyártás a horganyzás előtt elvégezhető a rajzok szerint.
A hegesztés eltávolítja a cinkbevonatot a fűtött terület körül. A hegesztés után az érintett területet meg kell tisztítani és megfelelő cinkben gazdag bevonattal javítani.
Igen. Használható kiválasztott PV támaszokhoz, merevítőkhöz, rögzítő keretekhez és segédszerkezetekhez. A metszetnek és a cinkbevonatnak meg kell felelnie a projekt tervezési és expozíciós feltételeinek.
A Q235B-t általában hagyományos szerkezeti és támasztó alkalmazásokhoz használják. A Q355B-t ott használják, ahol nagyobb anyagszilárdságra van szükség. A végső kiválasztásnak követnie kell a szerkezeti tervezést.
Anyagtanúsítványok és horganyzási vizsgálati jegyzőkönyvek a megrendelés szerint szállíthatók. Igény szerint harmadik fél általi ellenőrzés is megoldható.
