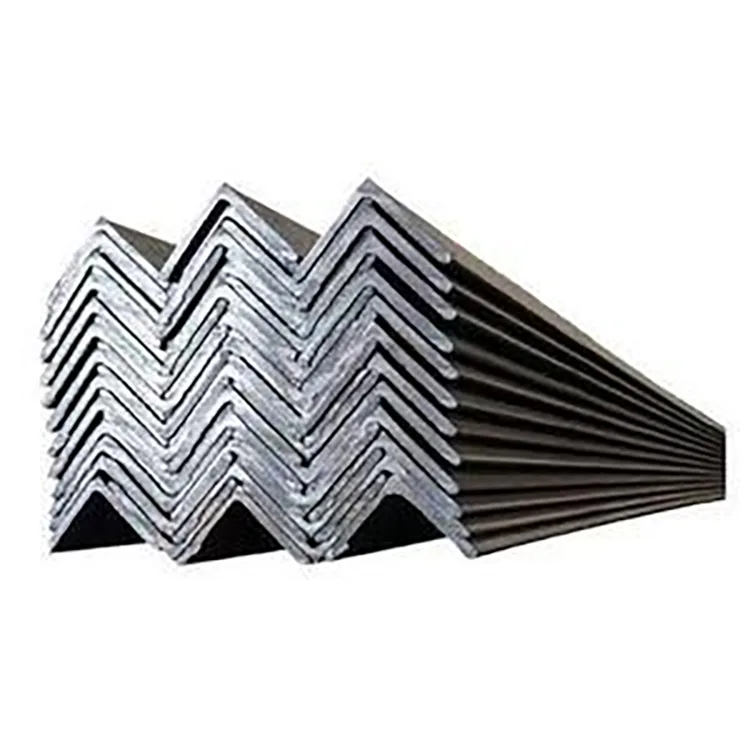

A melegen hengerelt acélszög, más néven sarokvas, egy L alakú szerkezeti szakasz, amelyet fűtött acél tuskó hengerlésével állítanak elő. Egyenlő és egyenlőtlen konfigurációkban kapható, a Q235B és Q355B fő acélminőséggel.
A 90°-os szakasz két merőleges lábat biztosít a hegesztéshez, csavarozáshoz, merevítéshez, megerősítéshez és alátámasztáshoz. A lapos rúdhoz képest a szögprofil nagyobb szerkezeti mélységet és két csatlakozási felületet biztosít, így a gyártott acélelemek széles skálájához alkalmas.
| Tétel | Specifikáció |
| Termék | Melegen hengerelt acél szög |
| Acél minőség | Q235B, Q355B |
| Profil | Egyenlő szög, egyenlőtlen szög |
| Egyenlő szögtartomány | 20×20–200×200 mm |
| Egyenlőtlen szögtartomány | 32×20–160×100 mm |
| Vastagság | 2,5-24 mm |
| Szabványos hossz | 6 m, 9 m, 12 m |
| Egyedi hossz | 1-18 m |
| Felület | Fekete melegen hengerelt |
| Felületkezelés | Fekete, tűzihorganyzott, galvanizált, festett |
| Feldolgozás | Vágás, fúrás, lyukasztás, hajlítás, ferde vágás, köszörülés, vízkőmentesítés |
| Kínai szabvány | GB/T 706-2016 |
| Exportszabványok | EN, ASTM, JIS és egyéb egyeztetett specifikációk |
| Export fokozatok | S235JR, S355JR, A36 a projekt követelményei szerint |
Az elérhető méretek és elméleti súlyok a kiválasztott egyenlő vagy egyenlőtlen szögmegjelöléstől függően változnak. Árajánlathoz adja meg a projekthez szükséges lábak pontos méreteit és vastagságát.

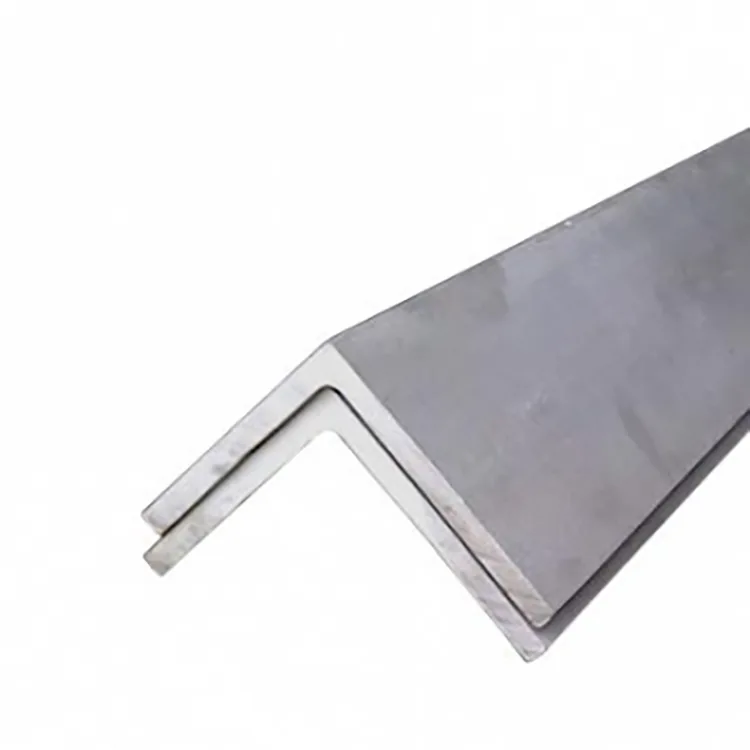

Az egyenlő szögnek két azonos szélességű lába van, és általában ott használják, ahol a csatlakozás vagy a terhelés elrendezése szimmetrikus. Alkalmas merevítőkhöz, keretekhez, állványokhoz, támasztékokhoz és általánosan gyártott szerkezetekhez.
Az egyenlőtlen szög eltérő lábszélességgel rendelkezik. Akkor hasznos, ha az egyik csatlakozási felületnek több felfekvési vagy rögzítési területre van szüksége, míg a másik lábnak szűkebb helyre kell illeszkednie.
Mérnöki megrendeléseknél a pontos szakaszmegnevezés hasznosabb, mint egy általános leírás, például „nagyszögű acél”.
A Q235B-t általában általános szerkezeti gyártáshoz, berendezéskeretekhez, támasztékokhoz, védőkorlátokhoz és egyéb alkatrészekhez használják, ahol a megadott tervezési szilárdság a kiválasztott szakaszon teljesíthető.
A Q355B magasabb meghatározott folyáshatárt biztosít, és akkor választható, ha a kialakítás nagyobb anyagszilárdságot igényel. Az acélminőséget a szelvény méretével, vastagságával, terhelésével és csatlakozási kialakításával együtt kell figyelembe venni.
A megfelelő fokozatot és szakaszt ezért a szerkezeti számítással kell megerősíteni, nem pedig kizárólag fokozatonként kiválasztani.
Az alapvető gyártási útvonal a következő:
Acél tuskó → melegítés → durva hengerlés → közbenső hengerlés → befejező hengerlés → méretezés → egyengetés → vágás → ellenőrzés → kötegelés
Az L-alakú szakaszt közvetlenül egy sor gördülő meneten keresztül alakítják ki. A hengerlés után a kész szög méretét, egyenességét, hosszát és felületi állapotát ellenőrzik, mielőtt tárolásra vagy szállításra csomagolják.
A szabványos fekete felület normál meleghengerlési szennyeződést tartalmaz. A végső alkalmazástól függően az anyag utólag festhető, horganyozható vagy más módon kezelhető.
A melegen hengerelt szöget és a hidegen alakított szöget különböző eljárásokkal állítják elő, és különböző szerkezeti követelményekhez használják.
Melegen hengerelt szöget hengerelnek fűtött tuskóból, és általában olyan szerkezeti acélszerkezetekhez, merevítőkhöz, támasztékokhoz és gyártott alkatrészekhez írják elő, ahol hengerelt szakaszra van szükség.
A hidegen alakított szöget acélszalag hajlításával állítják elő szobahőmérsékleten, és általában könnyebb szakaszokhoz és olyan alkalmazásokhoz kapcsolják, ahol vékony anyag elfogadható.
Szerkezeti projektnél a szakasznak követnie kell a műszaki rajzot és az alkalmazandó szabványt, nem pedig kizárólag az anyagárak alapján kell kicserélni.
A lapos rúdnak egyetlen lapos keresztmetszete van, és általában lemezekhez, hevederekhez, erősítőszalagokhoz és más lapos alkatrészekhez használják.
A szögacél két merőleges lábbal rendelkezik, amelyek két csatlakozási felületet és egy derékszögű profilt biztosítanak. Ez alkalmassá teszi merevítőkhöz, sarkokhoz, támasztékokhoz és megerősítésekhez, ahol a sík szakasz nem biztosítja a kívánt geometriát.
A melegen hengerelt acélszöget építőiparban, ipari és infrastruktúra-gyártásban használják, ahol L-alakú szerkezeti szakaszra van szükség.

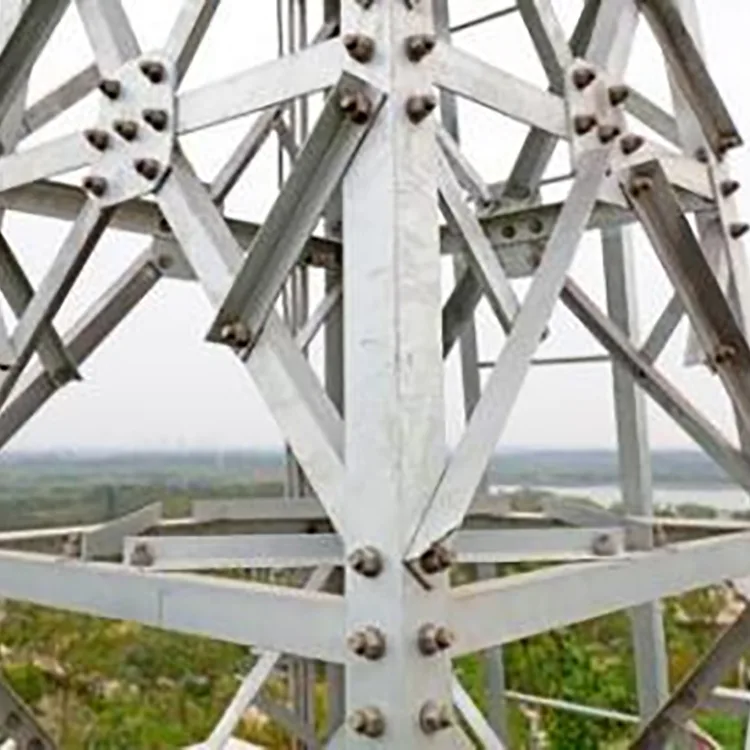

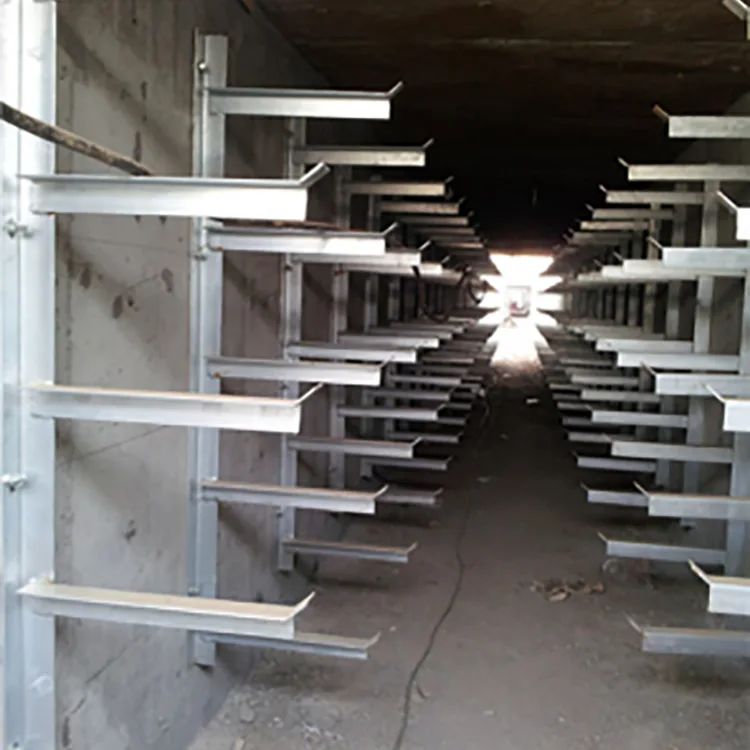

A fotovoltaikus projektekben a szögacél használható merevítőkhöz, csatlakozóelemekhez, megerősítéshez és kiválasztott kiegészítő tartóelemekhez. A szükséges szakasz a számított terheléstől, fesztávtól, csatlakozási módtól és beépítési feltételektől függ.

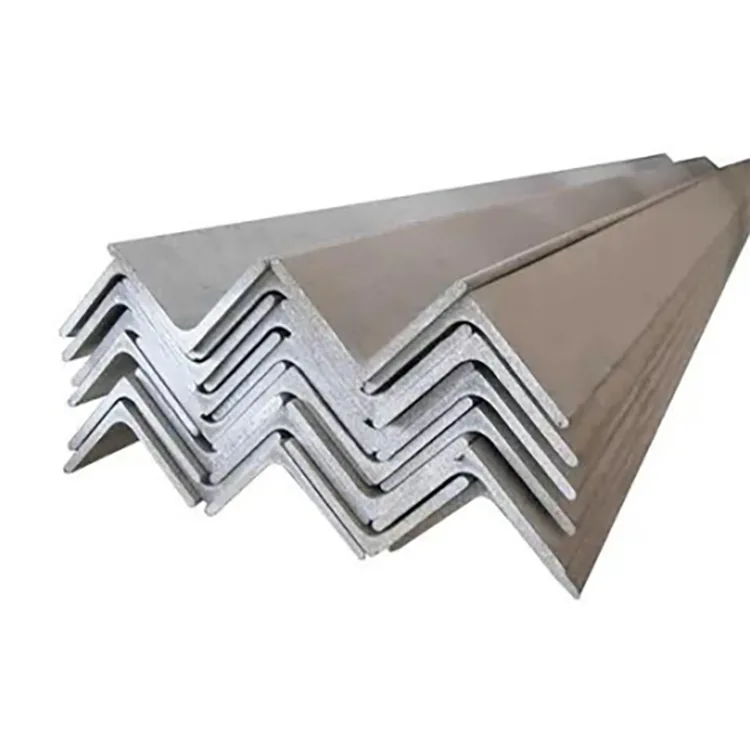

Kültéri expozíció esetén a korrózióvédelmet az acélprofillal együtt meg kell határozni. A fekete melegen hengerelt sarok külön védőbevonatot igényelhet, míg a tűzihorganyzott sarok horganyzást biztosít a szabadon kitett alkalmazásokhoz.
Az elosztott fotovoltaikus projektekhez 40 × 40 mm-es és 50 × 50 mm-es melegen hengerelt acélszöget szállítottak a kiválasztott tartó- és erősítőelemekhez. Ezt követően az anyagot kültéri korrózióvédelem céljából kezelték, és tetőtéri telepítéseknél használták fel.
A mellékelt projektnyilvántartás szerint a horganyzott változatot használó szerkezeteken öt év üzemelés után nem volt látható széles körben elterjedt rozsdásodás vagy deformáció.
A melegen hengerelt acélszög szabványos egyenes készletként szállítható, vagy a projekt rajza szerint a szállítás előtt feldolgozható.
Ha horganyzásra van szükség, a fő vágási, fúrási és gyártási munkákat általában a tűzihorganyzás előtt befejezik. Ez csökkenti a gyártás után szükséges bevonatjavítás mennyiségét.

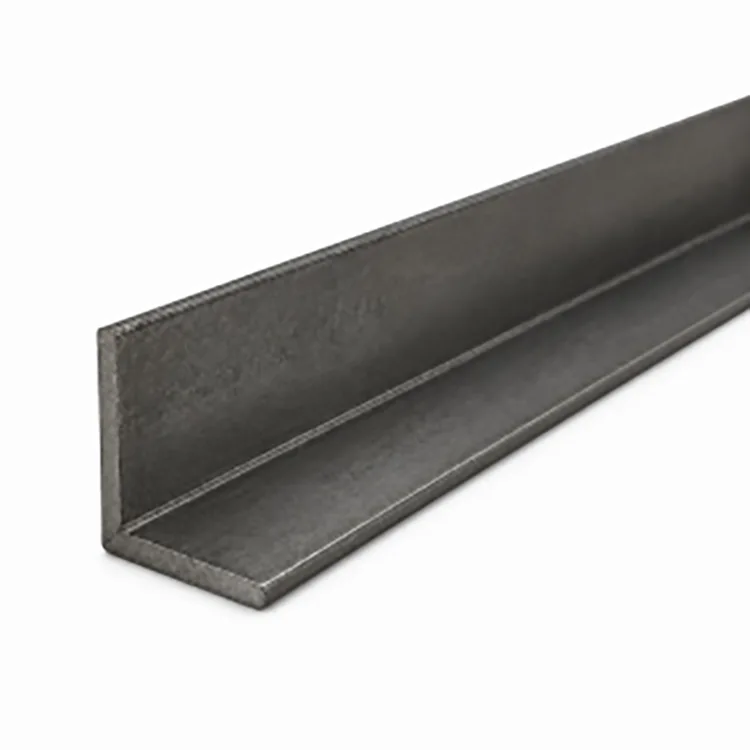

A fekete melegen hengerelt acélszöget korrózióvédő bevonat nélkül szállítjuk, és közvetlenül használható, ahol a projekt környezete és a bevonatrendszer megengedi.
Kültéri vagy párás környezetben a szükséges üzemi feltételeknek megfelelően festés vagy tűzihorganyzás határozható meg. A felületkezelési követelményt a beszerzési specifikációban az acélminőséggel és a szelvénymérettel együtt fel kell tüntetni.
Az anyagvizsgálat a meghatározott acélminőségre és -szelvényre terjed ki a késztermék ellenőrzése előtt.
A legfontosabb méretellenőrzések közé tartozik a láb méretei, vastagsága, egyenessége és hossza. A felületen látható hibákat is ellenőriznek, míg a repedések, laminálások és jelentős alakváltozások különös figyelmet igényelnek, mert befolyásolhatják a gyártást és a szerkezeti felhasználást.
Projektmegrendelésekhez anyagtanúsítványok és ellenőrzési jegyzőkönyvek szállíthatók az egyeztetett követelmények szerint. Adott esetben harmadik fél általi ellenőrzés is megoldható.
A Tianjin Daqiuzhuangban található ellátási láncunk támogatja a melegen hengerelt acél szögben történő beszerzését, a vágással, fúrással, hajlítással, horganyozással és export logisztikával együtt.
A Q235B és a Q355B kapható, az S235JR, az S355JR és az A36 exportminőségekkel, a szükséges specifikáció, mechanikai tulajdonságok és tanúsítás függvényében.
Szabványos és projektspecifikus hosszúságok is megoldhatók, és az egyeztetett feldolgozás a szállítás előtt elvégezhető. Anyagtanúsítványok, ellenőrzési jegyzőkönyvek és harmadik fél által végzett ellenőrzés is egyeztethető a rendelési követelményeknek megfelelően.
Az exportszállítmányok esetében a csomagolt csomagolás, a konténerek berakodása és a dokumentáció a Tiencsin ellátási és logisztikai hálózaton keresztül megoldható.
Az egyenlő szögnek két azonos szélességű lába van. Az egyenlőtlen szög eltérő szárszélességű, és ott használatos, ahol a két csatlakozófelület eltérő méretet igényel.
Az egyenlő szögek körülbelül 20×20 mm-től 200×200 mm-ig, míg az egyenlőtlen szögek körülbelül 32×20 mm-től 160×100 mm-ig terjednek, vastagságuk 2,5–24 mm.
Igen. Mindkét minőség a kívánt szakasz, projektspecifikáció és a vonatkozó szabvány szerint szállítható.
Ezek a minőségek megvitatásra kerülhetnek export rendeléseknél, a szükséges kémiai összetétel, mechanikai tulajdonságok, az alkalmazandó szabvány és tanúsítvány függvényében.
Igen. Fix hosszúságú vágás, fúrás, lyukasztás, hajlítás, ferde vágás, köszörülés és egyéb egyeztetett gyártás megoldható.
Igen. Tűzihorganyzás akkor végezhető el, ha kültéri vagy nedves üzem esetén korrózióvédelem szükséges.
Igen, ha megfelelő korrózióvédelmi rendszert alkalmaznak. A kezeletlen fekete acél korrodálódik, ha folyamatosan nedvességnek és időjárásnak van kitéve.
Különböző termékekről van szó, és a gyártási hőmérséklet helyett az acélminőség, a profilgeometria, a vastagság, a gyártási szabvány és a szerkezeti követelmények alapján kell kiválasztani őket.
Adja meg a szög típusát, a láb méreteit, vastagságát, acélminőségét, hosszát, mennyiségét, a feldolgozási követelményeket és a felületkezelési követelményeket.
Erősítse meg a megadott lábméreteket, vastagságot és az alkalmazható tűréseket, és kérjen anyag- és vizsgálati dokumentációt a projektrendelésekhez.
Igen. A standard hosszúságok 6 m, 9 m és 12 m, projektspecifikus hosszak kb. 1-18 m között rendelhetők.
Igen. Használható merevítőkhöz, összekötő elemekhez, megerősítéshez és kiválasztott tartóelemekhez. A szelvényt és a korrózióvédelmi rendszert a szerkezeti tervnek és a helyszíni környezetnek megfelelően kell kiválasztani.
