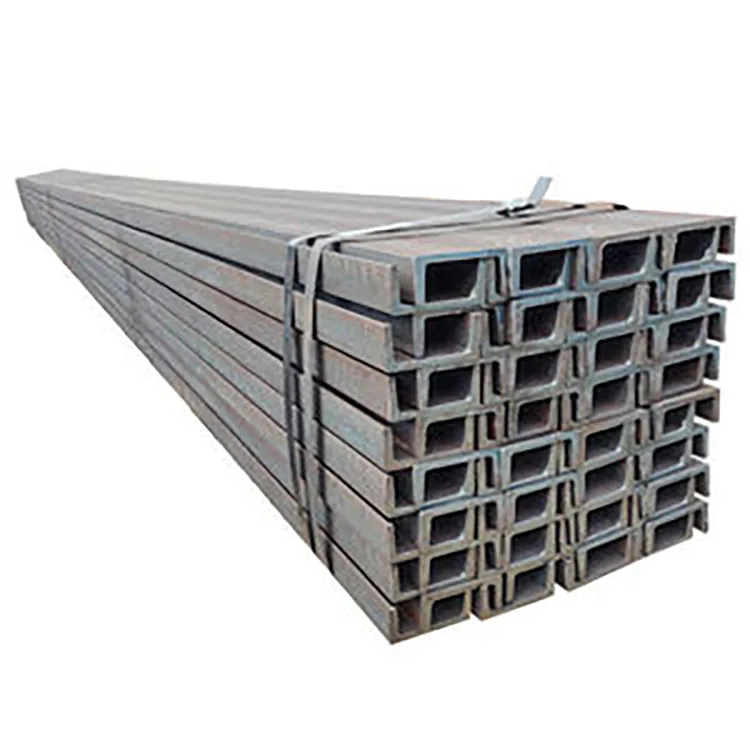

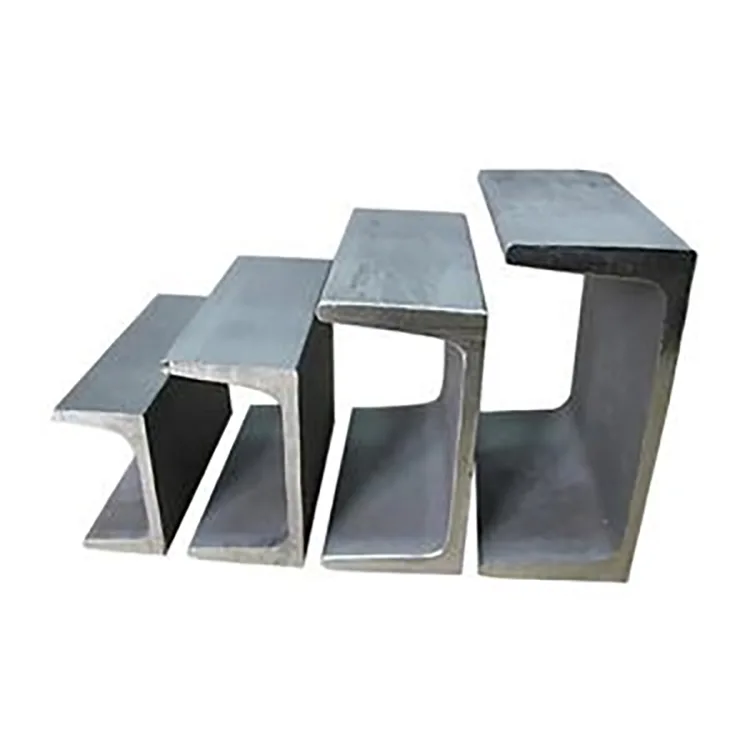

A tűzihorganyzott acélcsatorna melegen hengerelt U-alakú acélszelvény szalaggal és két karimával. A felsorolt méretek között szerepel a 6#, 8#, 10#, 12#, 14#a és 16#a, Q235B és Q355B is elérhető. A csatornát megmunkálják, majd tűzihorganyozzák kültéri és korróziós alkalmazásokhoz.
A nyitott U-alakú rész praktikus csatlakozási felületet biztosít a konzolokhoz, csavarokhoz, merevítőkhöz és berendezéstartókhoz. A horganyzott bevonat megvédi az acélfelületet a légköri korróziótól.
| Csatorna mérete | Szövedék × karima × szalagvastagság (mm) | Elméleti tömeg (kg/m) | Szabványos hossz |
| 6# | 60 × 37 × 4,8 | 6.928 | 6 m / 9 m / 12 m |
| 8# | 80 × 43 × 5,0 | 8.045 | 6 m / 9 m / 12 m |
| 10# | 100 × 48 × 5.3 | 10.007 | 6 m / 9 m / 12 m |
| 12# | 120 × 53 × 5,5 | 12.059 | 6 m / 9 m / 12 m |
| 14#a | 140 × 58 × 6,0 | 14.535 | 6 m / 9 m / 12 m |
| 16#a | 160 × 63 × 6,5 | 17.241 | 6 m / 9 m / 12 m |
Más a/b csatornaszakaszok a rajzok és a projekt követelményei szerint szállíthatók. Fix hosszúságú vágás, lyukasztás, fúrás, hajlítás és egyéb egyeztetett feldolgozás elérhető.
Q235BÁltalában tartókeretekhez, berendezések támasztékához, raktárszerkezetekhez, védőkorlátokhoz és általános acélgyártáshoz használják.
Q355Bnagyobb anyagszilárdságot biztosít, és nagyobb terhelésekhez, nagyobb fesztávhoz és igényesebb szerkezeti alkalmazásokhoz is megadható.
Az anyagminőséget és a csatornaméretet a fesztávval, terheléssel, támasztávolsággal és szerkezeti számítással együtt kell kiválasztani.
| Követelmény | Bevonat vastagsága |
| Átlagos cinkbevonat | ≥85 μm |
| Helyi minimum | ≥65 μm |
| Vágja le a végét | ≥45 μm |
| Erős korróziós lehetőség | ≥100 μm |
Tengerparti, vegyi vagy más erősen korrozív környezetekhez vastagabb horganybevonat is megadható a projekt követelményeinek megfelelően.
Vásárláskor meg kell adni a bevonat igényét az acél minőségével, a csatorna méretével és hosszával együtt, például:Q355B / 12# / tűzihorganyzott / átlagos cink ≥85 μm / 6 m.
A csatornát először gyártják és a szükséges vágás és mechanikai feldolgozás után horganyozzák.
Melegen hengerelt csatornaacél → méretezés és egyengetés → vágás / feldolgozás → zsírtalanítás → pácolás → folyasztószer → szárítás → tűzihorganyzás → hűtés → passziválás → horganyzás ellenőrzése → végső ellenőrzés → csomagolás.
A cinkfürdőt általában 450 °C körül tartják. A cinkbevonat az előkészített acélfelület és az olvadt cink reakciója során jön létre.
| Alkalmazás | Tipikus használat |
| Acél épületek | Tartókeretek, platformok és másodlagos szerkezetek |
| Függönyfalak | Fő és másodlagos támogató tagok |
| Napenergia | Földelt PV tartók, alapok és berendezéskeretek |
| Önkormányzati munkák | Védőkorlát alapok, lámpatartók és kültéri szerkezetek |
| Teljesítmény és kommunikáció | Kábeltartók, konzolok és berendezéskeretek |
| Mezőgazdaság | Üvegházi keretek és felszereléstartók |
| Ipari üzemek | Berendezés állványok, szennyvíztartók és kültéri szerkezetek |
| Raktárak | Szerkezeti keretek, platformok és tartórendszerek |
A rögzített hosszúságú vágás, lyukasztás és fúrás általában a horganyzás előtt befejezhető, így a megmunkált elem a gyártás után cinkvédelmet kap.
Ha a horganyzott csatornát a szállítás után vágják vagy fúrják, a szabaddá vált acélt meg kell tisztítani és megfelelő cinkben gazdag bevonattal javítani. A hegesztés a cinket is eltávolítja a fűtött területről, és hegesztés után cinkben gazdag javítást igényel.
Az ellenőrzés a következő elemekre terjedhet ki:
Anyagtanúsítványok és horganyzási vizsgálati jegyzőkönyvek szállíthatók projektrendelésekhez. Igény szerint harmadik fél általi ellenőrzés is megoldható.

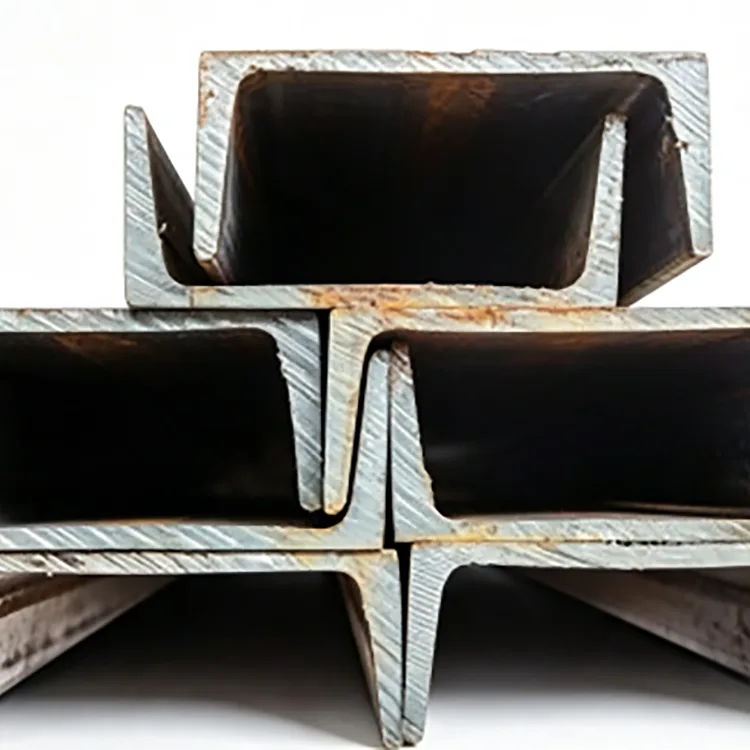

A fekete csatornás acélnak nincs cink korrózióvédő rétege, és általában festést vagy más védőbevonatot igényel kültéri használatra. A tűzihorganyzott csatornaacél a gyári feldolgozás során kapja meg cinkbevonatát, így a szállítás után nincs szükség külön teljes felületű festési folyamatra.
Száraz beltéri szerkezeteknél elegendő lehet a fekete csatorna, ha azt a projekt specifikációja megengedi. Kültéri vagy nedvességnek kitett szerkezeteknél a szükséges korrózióvédelmi rendszert a szerkezeti résszel együtt kell megadni.
Az egyedi megrendelések tartalmazhatnak rögzített hosszúságú vágást, lyukasztást, fúrást, hajlítást, ferdítést, köszörülést és egyéb rajzok szerinti feldolgozást.

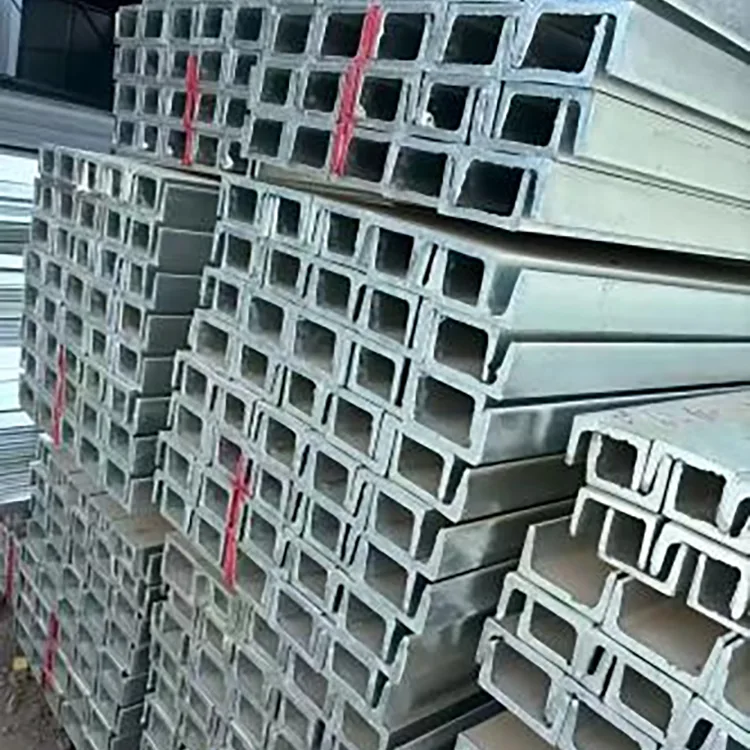

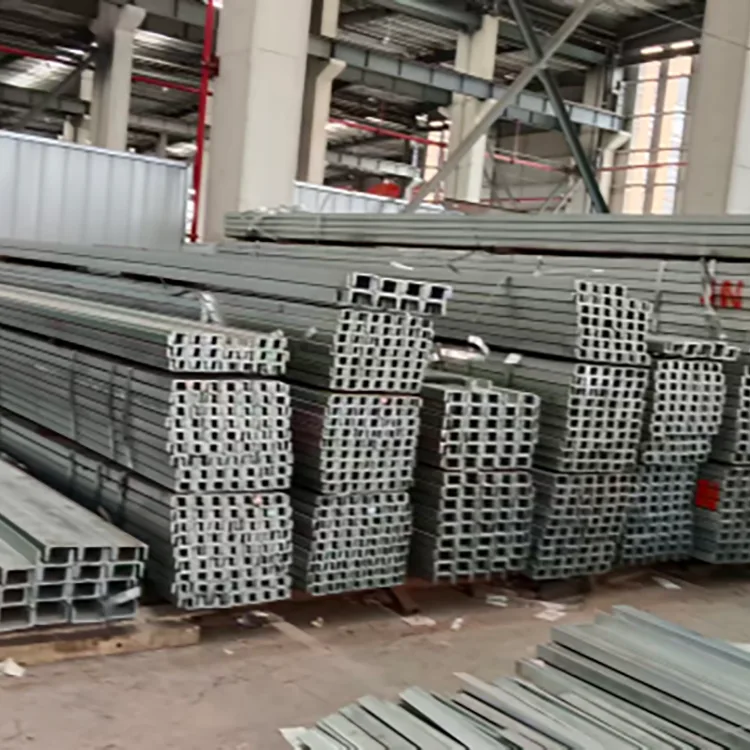

Export rendeléseknél a csatornaacél kötegelhető és megerősíthető az óceáni szállításhoz. Nedvességálló védelem használható a szállítás és tárolás során a kezelési sérülések és a fehérrozsda kockázatának csökkentése érdekében.
A Rongheng a Tianjin Daqiuzhuangból szállít acéltermékeket, és képes kombinálni a szabványos csatornaméreteket rögzített hosszúságú vágással és projektspecifikus gyártással.
A leggyakrabban felsorolt méretek a 6#, 8#, 10#, 12#, 14#a és 16#a. Egyéb a/b szakaszok rajzok és követelmények szerint megbeszélhetők.
A szabványos hosszúságok 6 m, 9 m és 12 m. A rendelési igényeknek megfelelően fix hosszúságok is szállíthatók.
A Q235B-t általában hagyományos szerkezeti gyártáshoz használják. A Q355B anyagszilárdsága nagyobb, és ott használják, ahol a szerkezeti számítások nagyobb szilárdsági fokozatot igényelnek.
A szabványos követelmény egy ≥85 μm-es átlagos cinkbevonat, a helyi minimum ≥65 μm és a vágóvég bevonat ≥45 μm. A nagyobb korróziónak való kitettséghez ≥100 μm-es bevonatok is megadhatók.
Igen. A horganyzás előtt fix hosszúságú vágás, lyukasztás és fúrás megoldható a rajzok szerint. A horganyzás utáni vágás vagy hegesztés cinkben gazdag javítást igényel az érintett területen.
Igen. Olyan alkalmazásokhoz készült, ahol az acél nedvességnek vagy légköri korróziónak van kitéve. A cinkbevonat követelményét az aktuális környezetnek megfelelően kell kiválasztani.
Igen. A felsorolt alkalmazások közé tartoznak a földre szerelt PV-tartók, alapok és berendezéskeretek. A csatorna méretét, az acélminőséget és a cinkbevonatot a projekt szerkezeti és környezetvédelmi követelményei szerint kell meghatározni.
Anyagtanúsítványok, horganyzási vizsgálati jegyzőkönyvek és egyéb egyeztetett minőségi dokumentumok szállíthatók. Szükség esetén harmadik fél által végzett ellenőrzés is koordinálható.
