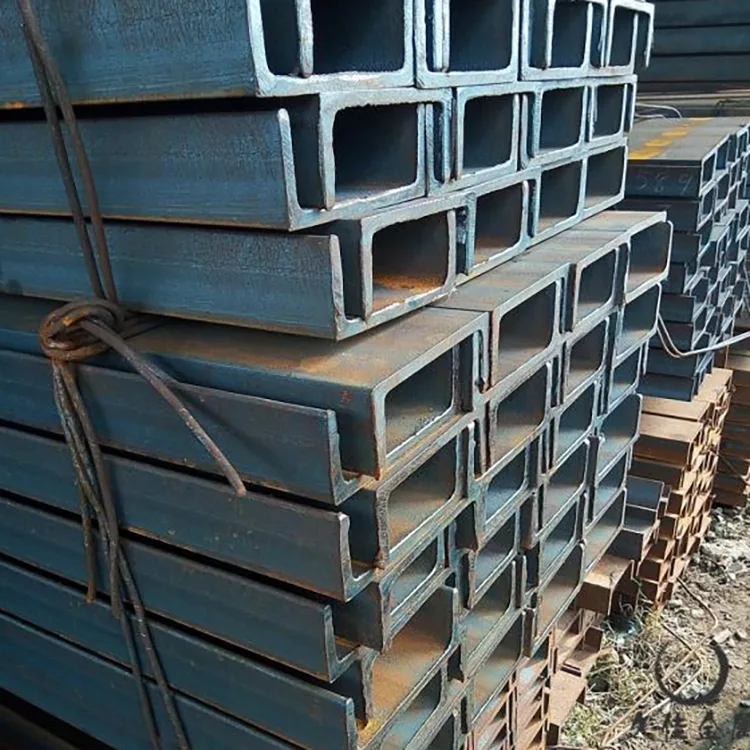

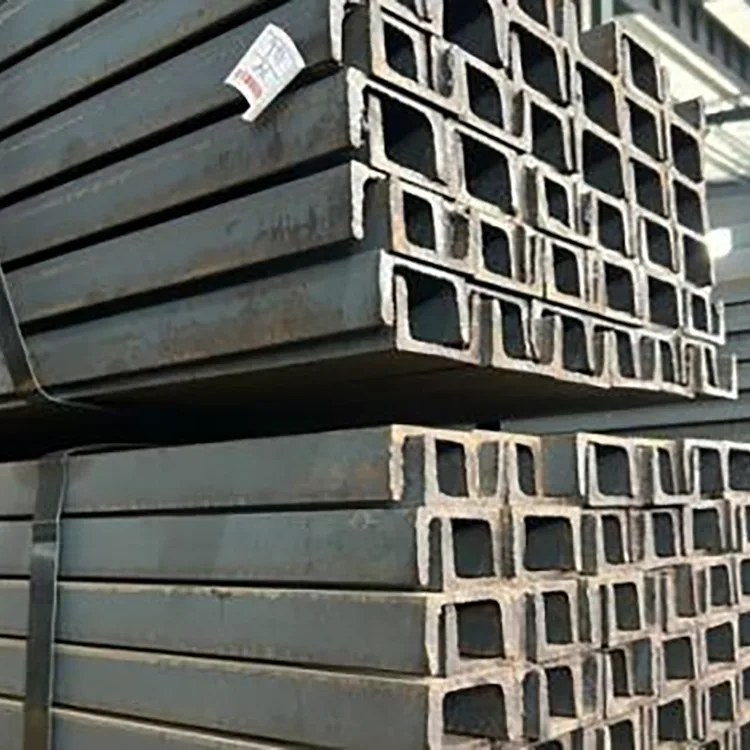

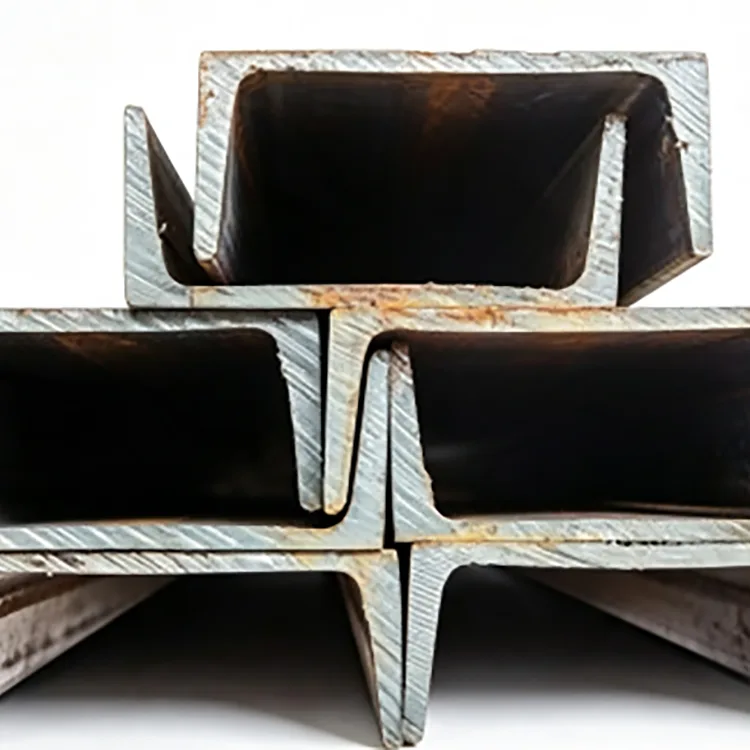

A melegen hengerelt acélcsatorna egy nyitott szerkezeti acélszelvény, szalaggal és két U-profilt képező karimával. Acél tuskóból készül, nem pedig lapos szalag hajlításával vagy külön lemezek hegesztésével.
A hengerelt U-alakú szakasz hálót biztosít a szerkezeti mélységhez és karimákat a lemezek, konzolok és egyéb alkatrészek csatlakoztatásához. Általában szerkezeti támasztékokhoz, felszerelési alapokhoz, keretekhez, merevítőkhöz és gyártott acélszerkezetekhez használják.
A Rongheng a Q235B és Q355B melegen hengerelt acélcsatornát 5# és 40# közötti szabályos szakaszokban szállítja, szabványos 6 m, 9 m és 12 m hosszúsággal. Egyedi vágás és egyeztetett gyártás elérhető projekt megrendelésre.
| Méret | Magasság (mm) | Láb szélessége (mm) | Szövedék vastagsága (mm) | Súly (kg/m) | Fokozat | Hossz (m) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6/9/12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6/9/12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6/9/12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6/9/12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6/9/12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6/9/12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6/9/12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6/9/12 |
A szokásos ellátási tartomány 5#–40#. A projektspecifikus követelményekhez más szakaszok is megvitathatók.
Q235Báltalánosan használt általános szerkezeti gyártáshoz, berendezések támasztékokhoz, korlátokhoz, keretekhez és egyéb hagyományos acélszerkezetekhez.
Q355Bmagasabb meghatározott folyáshatárt biztosít, és ott választható, ahol a szerkezeti kialakítás nagyobb anyagszilárdságot igényel, beleértve a nehezebb támasztékokat és az igényes berendezéseket vagy infrastrukturális alkalmazásokat.
Az acélminőséget a csatorna méretével és szerkezeti terhelésével együtt kell kiválasztani. A nagyobb szilárdságú osztály nem teszi szerkezetileg megfelelővé az alulméretezett szakaszt.
A csatorna közvetlenül meleghengerléssel jön létre:
Acél tuskó → melegítés → durva hengerlés → közbenső hengerlés → befejező hengerlés → méretezés → egyengetés → vágás → ellenőrzés → kötegelés
A tuskó egy sor hengeren halad keresztül, amelyek fokozatosan meghatározzák a szövedéket, a karima szélességét és a teljes metszet méreteit. Hengerlés után a csatorna méreteit, egyenességét és felületi állapotát ellenőrzik.
A szakaszt a tényleges szerkezeti igények alapján kell kiválasztani, nem pedig pusztán a méret vagy súly alapján.
A beszerzéshez a szerkezeti rajzon vagy az acéltáblázaton feltüntetett pontos szakaszszám előnyösebb, mint egy általános leírás, például „nehézcsatornás acél”.
A melegen hengerelt csatornát és a hidegen alakított csatornát különböző eljárásokkal állítják elő, és nem szabad csak névleges magasság szerint kiválasztani.
| Tétel | Melegen hengerelt csatorna | Hidegen formált csatorna |
|---|---|---|
| Termelés | Hengerelt acél tuskóból | Acélszalag hajlításával kialakítva |
| Tipikus használat | Szerkezeti és nehezebb gyártás | Könnyű keretezés és vékonyabb részek |
| Szakasz | Hengerelt U alakú szakasz | Hidegen hajlított profil |
A szelvény geometriáját, vastagságát és számított szerkezeti kapacitását ellenőrizni kell, mielőtt az egyik típust a másikra cserélnénk.
A melegen hengerelt acélcsatorna és az I gerenda szerkezeti szakaszok, de eltérő profilkövetelményeket szolgálnak ki.
Az I gerendát általában olyan gerenda alkalmazásokhoz választják, ahol I-alakú szakaszra van szükség. A csatorna gyakran kényelmes támasztékokhoz, felszerelési alapokhoz, konzolokhoz és gyártott keretekhez, mivel az alkatrészek csatlakoztathatók a hálóhoz és a karimákhoz.
A megadott szerkezeti szakasznak követnie kell a projektrajzot, nem pedig csak azért kell megváltoztatnia, mert egy másik szakasz könnyebben elérhető.
Építőiparban, ipari gyártásban, gépek támogatásában és infrastrukturális projektekben használják.
Szabványos egyenes hosszban szállítható, vagy a tervrajzok szerint megmunkálható.
Az ismétlődő gyártáshoz az előre vágott és megmunkált szakaszok csökkenthetik az előkészítési munkát a telepítés helyén.
A standard terméket fekete melegen hengerelt állapotban, malomkővel és korrózióvédő bevonat nélkül szállítjuk. Az alkalmazástól függően az elkészített acél utólag festhető, porszórt vagy tűzihorganyzott.
Ha tűzihorganyzásra van szükség, a fő vágási és fúrási munkákat általában a horganyzás előtt el kell végezni, hogy a kész alkatrész megkapja az előírt felületkezelést.
A minőségellenőrzés kiterjed az acélminőségre, a szelvényméretekre, az egyenességre, a felület állapotára és a nyomon követhetőségre.
A sötét marási lerakódás a melegen hengerelt acél szokásos jellemzője, és meg kell különböztetni az aktív vörösbarna korróziótól vagy az elfogadhatatlan felületi hibáktól.
Anyagtanúsítványok és egyeztetett vizsgálati jegyzőkönyvek a projektmegrendelésekhez mellékelhetők. Harmadik fél általi ellenőrzés is megoldható, ha a szerződés előírja.
A fekete melegen hengerelt felület nem korrózióvédő rendszer.
Száraz beltéri alkalmazásokhoz kezeletlen csatorna is használható, ha a projektspecifikáció ezt lehetővé teszi. A kültéri és párás környezet megfelelő védőbevonat-rendszert igényel.
A tűzihorganyzás akkor alkalmazható, ha hosszú távú korrózióvédelemre van szükség. A végső kezelést a működési környezetnek és a gyártási sorrendnek megfelelően kell kiválasztani.
Ipari gyárépítéshez 10#, 12# és 16# Q235B melegen hengerelt acél csatornát szállítottak szerkezeti támasztékokhoz, tetőhöz kapcsolódó elemekhez és falerősítéshez. A mellékelt projektdokumentum egységes méreteket és egyenes anyagot igényelt a gyártáshoz.
Gépi gyártáshoz a 20# és 25# csatornás szakaszok használhatók berendezésalapokhoz, szállítószalag-tartókhoz és gyártott keretekhez, ahol a szerkezeti kialakítás nagyobb részt igényel.
A Rongheng ellátási lánca Tianjin Daqiuzhuangban található, hozzáférést biztosítva a szerkezeti acélellátáshoz, -feldolgozáshoz és regionális logisztikához.
A Q235B és Q355B melegen hengerelt acél csatorna 5#–40# normál szakaszokban kapható, szabványos 6 m, 9 m és 12 m hosszúsággal. Egyedi vágás és egyeztetett gyártás koordinálható projektmegrendelésekhez.

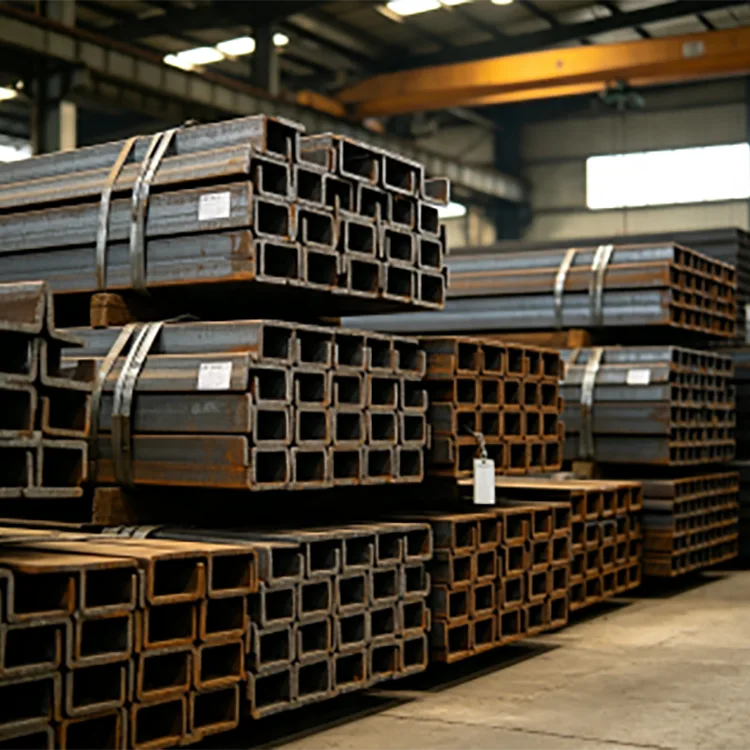

Exportszállítmányokhoz a csatornaacél kötegelhető és konténerrakodásra és távolsági szállításra előkészíthető. Anyagtanúsítványok és vizsgálati jegyzőkönyvek az adásvételi szerződés szerint szállíthatók.
A kínai nemzeti szabvány hatálya alá tartozó acélprofilok esetében a GB/T 706-2016 2026 szeptemberétől marad érvényben. A GB/T 706-2026 kiadásra került, és 2026. december 1-jén lép hatályba, felváltva a 2016-os kiadást.
Az új szabvány életbe lépése előtt leadott rendeléseknél a vonatkozó kiadást meg kell erősíteni a beszerzési szerződésben és a projektdokumentumokban.
Szerkezeti támaszokhoz, berendezések alapjaihoz, gyári keretekhez, raktárelemekhez, gépszerkezetekhez, kommunális acélszerkezetekhez és acélszerkezetekhez használják.
Melegen hengerelt csatornát hengereléssel, melegen hengerelt tuskóból állítanak elő, míg a hidegen alakított csatornát acélszalag hajlításával. Különböző profiljellemzőkkel rendelkeznek, és nem helyettesíthetők a szerkezeti követelmények ellenőrzése nélkül.
A Q355B sz. szilárdsága magasabb, de a szükséges minőség a szerkezeti kialakítástól függ. A nagyobb szilárdságú anyag nem teszi automatikusan alkalmassá az alulméretezett csatornát.
A szokásos ellátási tartomány 5#–40#. A felsorolt általános szakaszok közé tartozik az 5#, 8#, 10#, 12#, 14#, 16#, 20# és 25#.
A szabványos hosszúságok 6 m, 9 m és 12 m. Egyedi vágás a projekt igényei szerint megoldható.
Igen. Fixed-length cutting, drilling, punching, beveling, grinding and other agreed fabrication can be arranged according to drawings.
Igen. A csatornaacél először gyártható, majd tűzihorganyzott, ha korrózióvédelemre van szükség kültéri vagy nedves üzemben.
Nem. A sötét malomkő a meleghengerlés szokásos eredménye. Meg kell különböztetni a vörösesbarna korróziótól, repedésektől, laminálásoktól és egyéb elfogadhatatlan felületi hibáktól.
A szakaszt a fesztáv, a terhelés, az alátámasztási feltételek, a terhelés iránya és a megengedett elhajlás szerint kell kiválasztani. A szerkezeti rajz vagy acél ütemterv a beszerzés legmegbízhatóbb alapja.
Igen. Alkalmazható megfelelő napelemes tartókeretekhez, berendezési alapokhoz és segédszerkezetekhez, ahol a csatornaszakasz megfelel a projekttervnek.
Ezek a nagyobb szakaszok nehéz gyártáshoz használhatók, de a végső választás a berendezés súlyától, a támasztópontoktól, a vibrációtól és a szerkezeti követelményektől függ.
Export rendeléseknél a nemzetközi minőségek megbeszélhetők. A kémiai összetételt, a mechanikai tulajdonságokat és a tanúsítási követelményeket a gyártás előtt meg kell erősíteni.
Anyagtanúsítványok, vizsgálati jegyzőkönyvek és egyéb egyeztetett minőségi dokumentumok a megrendelés szerint szállíthatók. Igény szerint harmadik fél általi ellenőrzés is megoldható.
