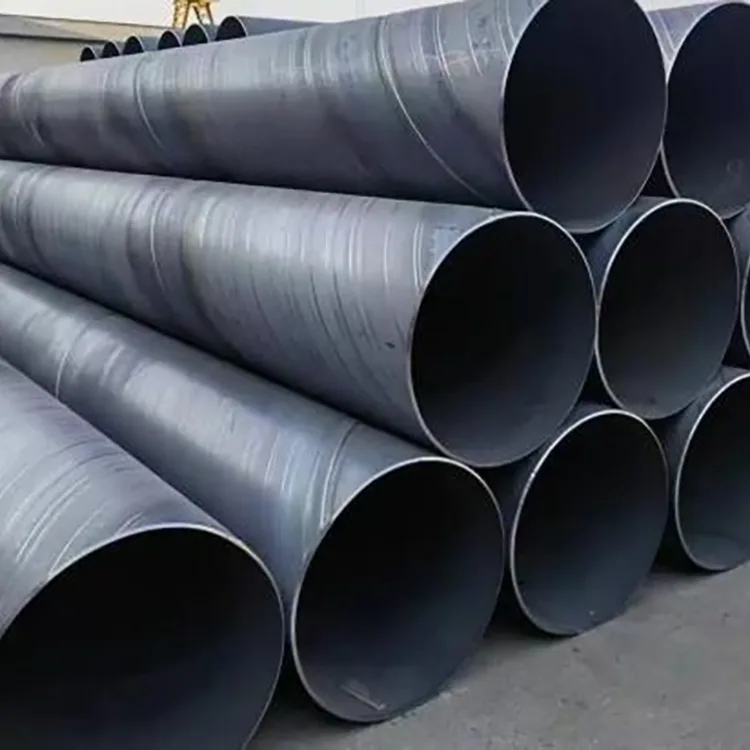

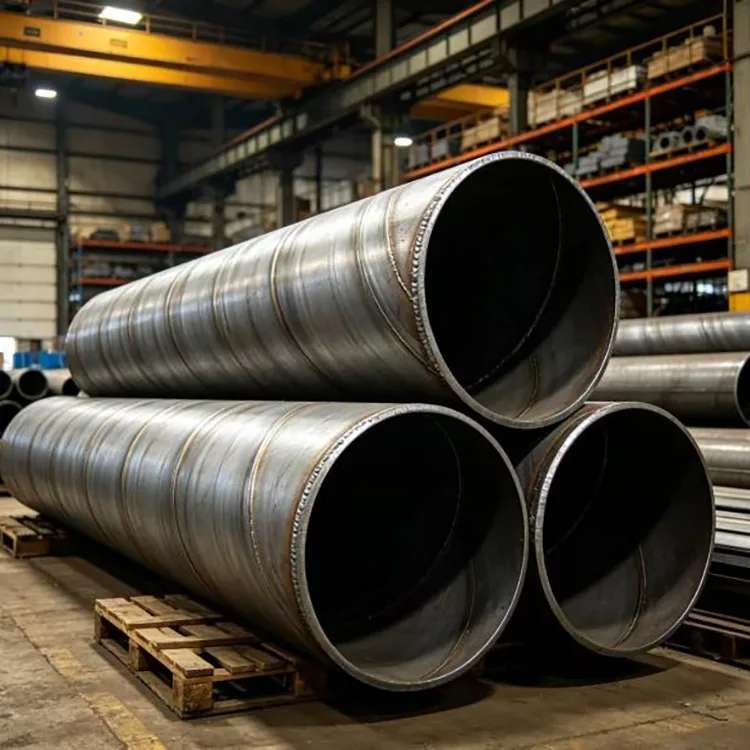

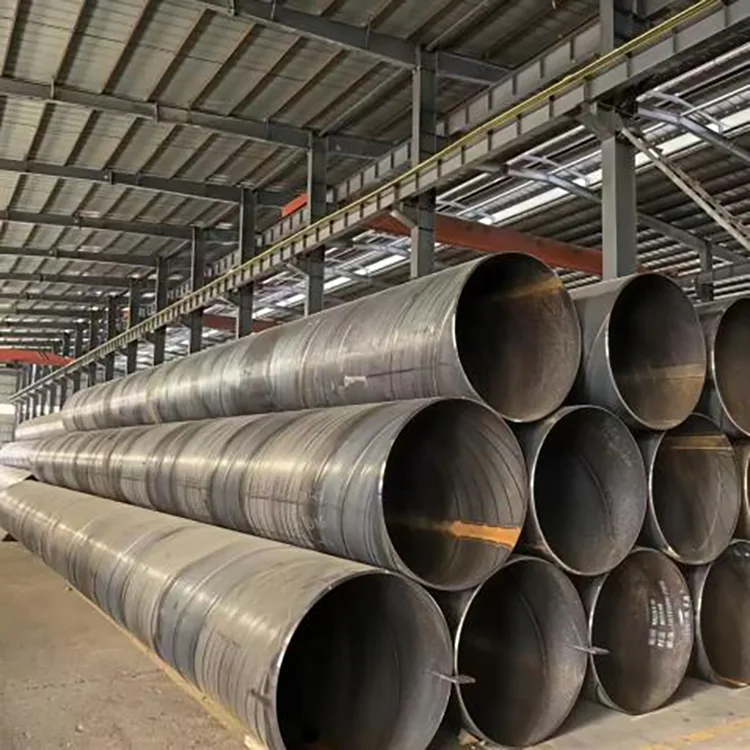

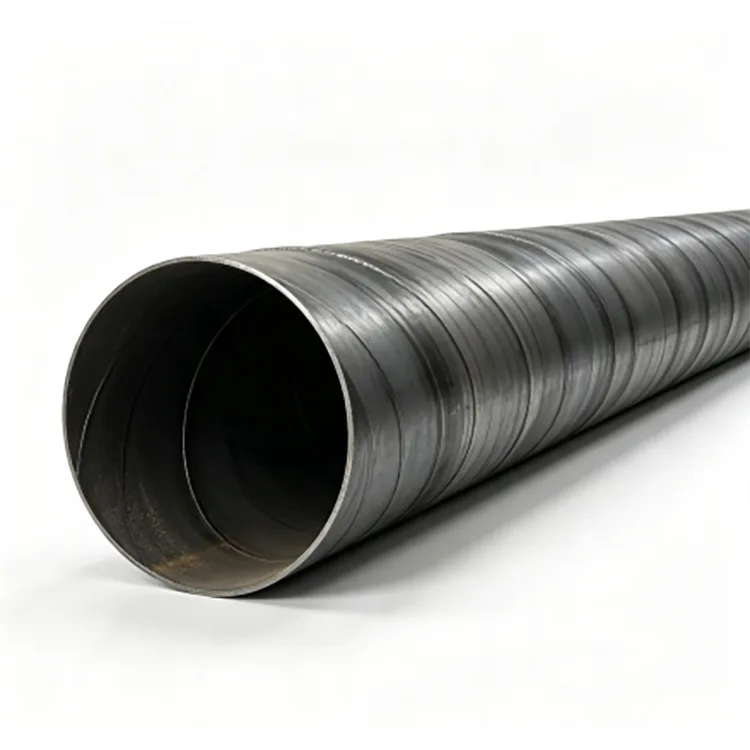

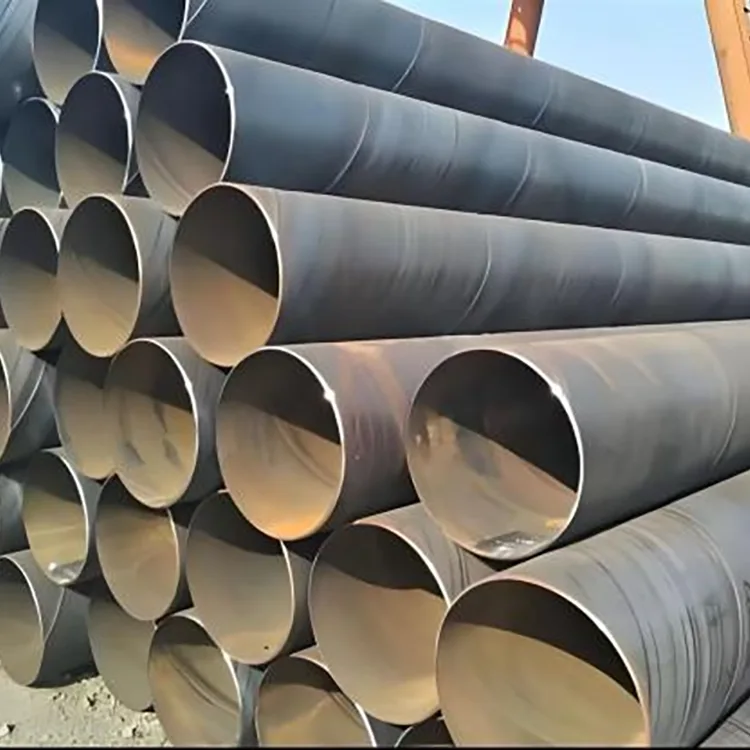

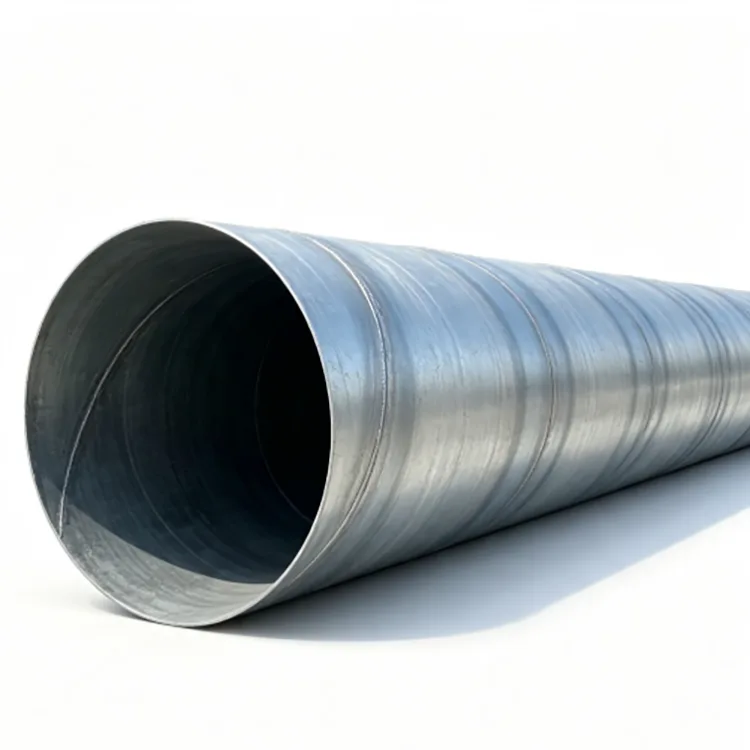

Spirálisan hegesztett acélcső

A nagy átmérőjű csővezetékek esetében a legalacsonyabb vételár nem mindig a legalacsonyabb projektköltség. A falvastagság, a hegesztési varrat minősége, a méretpontosság, a korrózióvédelem és az ellenőrzési jegyzőkönyvek mind befolyásolják a beépítést, a nyomásteljesítményt és a hosszú távú karbantartást.

A Rongheng spirálhegesztett acélcső minősített melegen hengerelt acélszalagból készül CNC spirálformázással és automatikus kétoldalas merülő ívhegesztéssel. Az elérhető átmérőtartomány 219-3620 mm, falvastagság 6-30 mm. Az anyaglehetőségek közé tartozik a Q235B, Q355B és L245–L485, amelyek általános települési, szerkezeti, cölöpözési, vízszállítási és csővezetéki alkalmazásokat fednek le.

Minden gyártási megrendelés meghatározott ellenőrzési folyamatot követ, amely magában foglalja a nyersanyagot, az alakítást, a hegesztést, a méreteket, a hegesztés minőségét, a hidrosztatikai vizsgálatot és a kész felület állapotát. A további védelmet igénylő projekteknél a cső a szolgáltatási környezetnek megfelelően testreszabott korróziógátló rendszerekkel, például 3PE vagy epoxi kőszénkátrány bevonattal szállítható.

A fókusz egyértelmű: a megadott falvastagság és anyag biztosítása, a szükséges ellenőrzések dokumentálása, valamint a közvetlenül a helyszínen használható csővégek és bevonatfeltételek szállítása.

Főbb jellemzők

Nagy átmérőtartomány infrastruktúra-csővezetékekhez

A spirálhegesztett konstrukció különösen alkalmas nagy átmérőjű csövekhez, mivel az acélszalagok folyamatosan sokféle csőátmérővé alakíthatók.

A Rongheng 219 mm-től 3620 mm-es külső átmérőjű csöveket szállít, 6-30 mm falvastagsággal, mint a standard gyártási tartomány. 6 m, 9 m és 12 m fix hosszúságok állnak rendelkezésre, míg a nem szabványos hosszúságok és speciális falvastagságok a projekt rajzok és specifikációk alapján gyárthatók.

Kétoldalas merülőíves hegesztés

A cső gyártása automatikus kétoldali merülő ívhegesztéssel történik. Az alakítási és hegesztési folyamatot ellenőrzik a csőgeometria és a hegesztési minőség állandó megőrzése érdekében a gyártási hossz mentén.

Belső és külső hegesztést végeznek a megfelelő hegesztési áthatolás és egyenletes hegesztési kötés elérése érdekében. A hegesztési varratok ellenőrzése a gyártási minőség-ellenőrzési folyamat részét képezi, ahelyett, hogy csak a gyártás utáni szemrevételezésre hagyatkozna.

Stabil falvastagság és nyomásállóság

Az eltemetett víz-, vízelvezető- és nyomóvezeték-projekteknél a falvastagság kulcsfontosságú beszerzési specifikáció. A névleges átmérő önmagában nem határozza meg, hogy egy cső alkalmas-e az alkalmazásra.

A Rongheng a falvastagságot a vonatkozó specifikációnak megfelelően szabályozza, és dokumentálja az anyagokat, a méreteket és a vizsgálati eredményeket a projekt elfogadásához. A vevők az adásvételi szerződésben meghatározhatják a falvastagság tűréshatárát, a hegesztési ellenőrzést és a hidrosztatikai vizsgálat követelményeit is.

Korrózióvédelem különböző környezetekhez

A csupasz spirálhegesztett acélcső ott használható, ahol a projekt saját bevonattal rendelkezik, vagy ahol a szolgáltatási környezet nem igényel további korrózióvédelmet.

Eltemetett csővezetékek, nedves területek, sós talaj vagy tengerparti projektek esetén a Rongheng különböző külső korrózióvédelmi rendszereket tud szállítani. A 3PE bevonat, az epoxi kőszénkátrány bevonat és más meghatározott rendszerek a talajviszonyok, a szállított közeg, a tervezési élettartam és a projekt követelményei szerint választhatók ki.

A 3PE bevonatú csövek esetében a mellékelt gyártási specifikáció olyan követelményeket tartalmazhat, mint például:

● Leválasztási szilárdság: ≥50 N/cm

● Tapadás: ≥8 MPa

A megfelelő bevonatrendszert a projekt specifikációi alapján kell megerősíteni, nem pedig kizárólag a csőátmérő alapján.

Véglevágás helyszíni hegesztéshez

A csővégek szabályozott ferde méretekkel megmunkálhatók, hogy megfeleljenek az ügyfél hegesztési eljárásának és a helyszíni csatlakozási követelményeknek.

A befejező előkészítés a következőket tartalmazhatja:

● Szabványos levágás

● Végfelület kikészítés

● Sorjázás

● Méretkorrekció

● Speciális végelőkészítés rajzok szerint

Ez csökkenti a terepi hézaghegesztés előtti előkészületek mennyiségét, különösen nagy átmérőjű csővezeték-szerelésnél.

Műszaki előírások

Gyártási folyamat

A gyártási folyamat azon pontok köré szerveződik, amelyek a legközvetlenebbül befolyásolják a nagy átmérőjű csövek minőségét.

1. Melegen hengerelt acélszalag ellenőrzése

A bejövő acélszalagot a formázás előtt ellenőrzik a kívánt anyagminőség és gyártási specifikáció alapján. A projekt nyomon követhetősége érdekében anyagdokumentáció biztosítható.

2. Szintezés és előkészítés

Az acélszalagot az alakítási folyamatba lépés előtt kiegyenlítik. A szalag megfelelő előkészítése segít fenntartani az állandó alakítási feltételeket és a csőgeometriát.

3. CNC spirálformázás

A szalagot folyamatosan alakítjuk a megadott spirálátmérőre. Az alakítási paramétereket a csőátmérő, a falvastagság és az anyagminőség szerint kell beállítani.

4. Belső és külső merülőíves hegesztés

Az automatikus hegesztés a spirálkötés mindkét oldalán történik. A hegesztési paraméterek szabályozása a csőspecifikáció szerint történik, az ellenőrzés a hegesztés folytonosságára, a behatolásra és az esetleges belső hibákra összpontosít.

5. Csőméretezés és -egyenesítés

A hegesztést követően a kész csövet ellenőrizzük és korrigáljuk az átmérőre, a kerekségre és az egyenességre a vonatkozó specifikációkon belül.

6. Fejezze be a feldolgozást

A csővégek levágása és levágása a projekt követelményeinek megfelelően történik. Speciális vég-előkészítés a szállítás előtt elvégezhető.

7. Korróziógátló bevonat

Ahol szükséges, a cső megkapja az előírt külső bevonatrendszert. A bevonat állapotát, adhézióját és egyéb meghatározott tulajdonságait kibocsátás előtt ellenőrizzük.

8. Végső ellenőrzés és csomagolás

A kész csövek méret-, megjelenés- és teljesítmény-ellenőrzésen esnek át a kötegelés, jelölés és szállítás előtt.

Minőségellenőrzés és vizsgálat

A nagy átmérőjű hegesztett csöveket mérhető ellenőrzési követelmények mellett kell megvásárolni, nem pedig csak a gyári nyilatkozatra hagyatkozni, mint például a „kiváló minőség”.

A Rongheng gyártási minőségbiztosítási rendszere 16 ellenőrző pontot tartalmaz, amelyek lefedik a gyártási folyamatot és a készterméket. A közölt gyártási adatok 99,97%-os összesített késztermék minősítési arányt mutatnak.

Hegesztési ellenőrzés

A gyártási specifikáció 100%-os hegesztési vizsgálatot tartalmaz röntgen- és ultrahangos vizsgálattal, hogy azonosítsa azokat a hegesztési hibákat, amelyeket csak szemrevételezéssel nem lehet megerősíteni.

A pontos NDT módszer, elfogadási szint és jelentési formátum hozzáigazítható a vonatkozó szabványhoz vagy projektspecifikációhoz.

Hidrosztatikus tesztelés

Az alkalmazandó nyomáscsöves rendeléseknél minden csövet az üzemi nyomás 1,5-szeresével lehet hidrosztatikai vizsgálatnak alávetni, legalább 5 másodperces tartási idővel, és a megadott vizsgálat során nincs szivárgás.

Egy adott projekt esetében a próbanyomást, a tartási időt és az elfogadási kritériumokat a gyártás előtt meg kell erősíteni a műszaki megállapodásban.

Méretvizsgálat

Az ellenőrzés olyan kulcsfontosságú méretekre terjed ki, mint például:

● Külső átmérő

● Falvastagság

● Csőhossz

● Kerekség

● Egyenesség

● Ferde méretek

● Felületi állapot

Ez különösen fontos a nagy átmérőjű csövek esetében, mert a méreteltérések növelhetik a terepi igazítást és az illesztési hegesztési munkát.

Spirálhegesztett acélcső a kisgyári ellátással szemben

A műszaki beszerzések esetében a fontos összehasonlítás nem egyszerűen a szállító által megadott ár. A vevőknek azonos műszaki alapon kell összehasonlítaniuk az anyagminőséget, a tényleges falvastagságot, az NDT lefedettséget, a hidrosztatikai vizsgálat követelményeit, a bevonat specifikációit, az ellenőrzési dokumentumokat és a szállítási állapotot.

Anyagválasztási útmutató

Q235B hagyományos önkormányzati projektekhez

Hagyományos települési vízellátó, vízelvezető és szennyvízvezetékekhez általában a Q235B-t választják ott, ahol a tervezési követelmények nem igényelnek nagyobb szilárdságú osztályt.

Alkalmas, ha a mérnöki tervezés előtérbe helyezi a megfelelő szerkezeti teljesítményt és az ellenőrzött anyagköltséget.

Q355B a magasabb szerkezeti követelményekhez

A Q355B megfontolható nagyobb anyagszilárdságot igénylő alkalmazásoknál, beleértve bizonyos nagy teherbírású, alacsony hőmérsékletű vagy szerkezeti/cölöző alkalmazásokat.

A végső minőséget a tervezési terhelés, a hőmérséklet, a hegesztési követelmények és az alkalmazandó szabvány szerint kell kiválasztani.

L245–L485 csővezetékes alkalmazásokhoz

Az olaj- és gázszállítási projekteknél az L245–L485 típusú csővezetékacél a szükséges csővezeték-szabványnak és tervezési feltételeknek megfelelően adható meg.

A savanyú vagy hidrogén-szulfid tartalmú közegek esetében az anyagválasztás során a vonatkozó savanyú-szolgáltatási specifikációt és a projekt követelményeit kell követnie, nem pedig azt feltételezni, hogy a csővezeték minősége önmagában biztosítja a H₂S ellenállást.

Korrozív és tengerparti viszonyok

Tengerparti, sós-talaj vagy vegyileg agresszív környezet esetén az anyagot és a bevonatot együtt kell figyelembe venni.

Adott esetben nagyobb szilárdságú vagy időjárásálló acélminőség adható meg, míg a külső korrózióvédelmi rendszert az aktuális talaj-, víz- és expozíciós körülményeknek megfelelően kell kiválasztani.

Tipikus alkalmazások

A spirálhegesztett acélcsövet főleg ott használják, ahol a nagy átmérőjű, nagy távolságú telepítés vagy szerkezeti kapacitás praktikussá teszi a folyamatos spirálformázást.

Városi vízszállítás

Nagy átmérőjű vízvezetékek városi vízellátáshoz, nyersvíz szállításhoz és infrastruktúra korszerűsítéséhez.

Vízelvezető és csapadékvíz rendszerek

Alkalmas nagy átfolyású vízelvezetéshez, esővíz-elvezetéshez és települési árvízvédelmi csővezeték-projektekhez.

Szennyvíz és ipari víz

Szennyvízhez, technológiai vízhez és más alacsony-közepes nyomású folyadékátviteli rendszerekhez használják, ha a kiválasztott anyag és a belső védelem megfelel a közepes követelményeknek.

Olaj- és gázvezeték projektek

A csővezeték-minőségű spirálhegesztett csövek a megfelelő átviteli alkalmazásokhoz a vonatkozó csővezeték-specifikációk szerint gyárthatók.

Acélcső cölöpök

A nagy átmérőjű spirálhegesztett csövek szerkezeti csőcölöpökként is használhatók, beleértve az alapozást és a hajózáshoz kapcsolódó építkezést is, ha a szükséges cölöpszabvány és falvastagság meg van adva.

Buried Pipeline Systems

Az eltemetett alkalmazásoknál a csőválasztásnál a külső talajnyomást, a talajvizet, az ülepedést, a bevonatrendszert, a katódos védelmet és a beépítési feltételeket kell figyelembe venni, nem pedig önmagában a csőátmérőt.

Valódi projektpályázatok

1. eset: Városi földgázvezeték-projekt

Egy városi gázvezeték-projekthez a Rongheng körülbelül 12 000 tonna L360 spirálhegesztett acélcsövet szállított 3PE korróziógátló bevonattal.

A projekt bonyolult betelepülési körülményeket foglalt magában egy meglévő városi területen. A szállított csövet a projekt követelményeinek megfelelően gyártották és vonták be.

A projekt működési nyilvántartása szerint a bejelentett csővezeték-szivárgási arány 0,7% volt, négy év üzemidő mellett rögzített biztonsági események nélkül.

Az eset bemutatja, hogy az anyag nyomon követhetőségét, a hegesztési varrat ellenőrzését és a külső korrózióvédelmet miért kell együtt figyelembe venni az eltemetett csővezeték-projekteknél.

2. eset: Városi csapadékvíz-elvezetés frissítése

Egy városi vízelvezető felújítási projekthez a Rongheng körülbelül 6800 tonna spirálhegesztett acélcsövet szállított, beleértve:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

A csövek megerősített epoxi kőszénkátrány korrózióvédelemmel voltak ellátva.

A projekt célja az elöregedett városi vízelvezető csővezetékek cseréje volt, amelyeket elzáródások, szivárgások és elégtelen csapadékvíz-elvezető képességek okoztak. Három év működés után a projekt rekordja nem számolt be a cső deformációjáról, szivárgásáról vagy eltömődéséről, míg a korszerűsített rendszer javította a csapadékvíz elvezetési teljesítményt heves esőzések idején.

Kiválasztási pontok rendelés előtt

Mielőtt árajánlatot kérne spirálhegesztett acélcsőre, adja meg a szállítónak a következő információkat:

1. Csőméret

Adja meg a külső átmérőt és a szükséges falvastagságot, ne csak az átmérőt.

2. Szállított közeg

A víz, szennyvíz, gáz, olaj és ipari folyadékok eltérő anyag-, belső védelmi és ellenőrzési követelményeket igényelhetnek.

3. Üzemi nyomás

Adott esetben adja meg a tervezési nyomást és az üzemi hőmérsékletet, hogy a falvastagságot és a vizsgálati követelményeket megfelelően át lehessen tekinteni.

4. Telepítési környezet

Adja meg, hogy a cső föld alatti, föld feletti, víz alatti, tengerparti, sós talajú vagy vegyi korróziónak van kitéve.

5. Bevonási követelmény

Adja meg a 3PE, epoxi kőszénkátrány, csupasz acél vagy más bevonatrendszert a bevonat vastagságával és az ellenőrzési követelményekkel együtt.

6. Csőhossz és vég előkészítés

Erősítse meg a 6 m, 9 m, 12 m vagy egyedi fix hosszúságokat a ferde méretekkel és a terepi hegesztési követelményekkel együtt.

7. Ellenőrzés és dokumentálás

A nagyobb projektek esetében a beszerzési specifikációban szerepeltessen anyagtanúsítványokat, méretjelentéseket, NDT-jelentéseket, hidrosztatikai vizsgálati jegyzőkönyveket és bevonatvizsgálati jegyzőkönyveket.

Egyedi gyártás és projektellátás

A Rongheng a mérnöki megrendelésekhez igazodó gyártást támogatja, ahelyett, hogy szabványos készletméretekre korlátozná a kínálatot.

A választható lehetőségek a következők:

● Nem szabványos külső átmérők

● Különleges falvastagságok

● 6-12 m fix hosszúságok és egyéb meghatározott hosszúságok

● Csővég levágása

● Speciális vég előkészítés

● 3PE és egyéb korróziógátló bevonatrendszerek

● Epoxi kőszénkátrány bevonat

● Speciális csőszerelvények és gyártott szakaszok a rajzok szerint

● Projektspecifikus ellenőrzés és dokumentáció

Nagy volumenű megrendeléseknél a gyártási és szállítási ütemterv a projekt telepítési sorrendjének megfelelően összehangolható.

Gyári ellenőrzés és vevői támogatás

Nagy infrastrukturális megrendelések esetén a vevők gyári ellenőrzést végezhetnek, és áttekinthetik a gyártási és ellenőrzési feljegyzéseket a szállítás előtt.

A Rongheng a következőket kínálja:

● Előrendelési műszaki kiválasztási támogatás

● Specifikáció felülvizsgálata

● A gyártás előrehaladásának frissítései

● Gyári ellenőrzési intézkedések

● Anyag- és vizsgálati dokumentáció

● Szállítás koordinálása

● Telepítéssel kapcsolatos műszaki tanácsadás

● Értékesítés utáni műszaki támogatás

A nagyobb projektek esetében a gyártás előrehaladása vizuális frissítésekkel is nyomon követhető, így a vevők előre egyeztethetik a szállítási és helyszíni telepítés ütemezését.

GYIK

Q1. Mi a különbség a spirálhegesztett acélcső és az egyenes varratú hegesztett cső között?

Acélszalagból spirál alakúra alakítják és a csavarkötés mentén hegesztik. Ez a gyártási módszer különösen praktikus nagy átmérőjű csövek esetében.

Az egyenes varratú hegesztett cső hosszirányú hegesztést használ, és általában különböző átmérőtartományokhoz és alkalmazási követelményekhez választják. Egyik konstrukció sem automatikusan jobb minden projekthez; az átmérő, a falvastagság, a nyomás, a beépítési mód, az anyagminőség és az alkalmazandó szabvány határozza meg a kiválasztást.

Q2. Milyen méretű csövet szállítasz?

A standard gyártási tartomány 219-3620 mm külső átmérő és 6-30 mm falvastagság. A szabványos fix hosszúságok közé tartozik a 6 m, 9 m és 12 m, nem szabványos hosszúságokkal és speciális falvastagságokkal projektrendelésekre.

Q3. Készíthet-e nem szabványos spirálhegesztett acélcsövet?

Igen. Az egyedi gyártás kiterjedhet az átmérőre, a falvastagságra, a fix hosszúságra, a csővég levágására, a speciális vég előkészítésre, a bevonatokra és a műszaki rajzokon látható egyéb követelményekre.

Q4. Használható-e a cső eltemetett csővezetékekhez?

Igen. Széles körben alkalmazható eltemetett víz-, vízelvezető- és egyéb csővezeték-rendszerekben, ha a csőfal vastagsága, az anyagminőség, a külső bevonat, a beépítési mód és a szerkezeti számítások megfelelnek a projekt követelményeinek.

A földbe ásott csővezetékeknél a vásárlóknak különös figyelmet kell fordítaniuk a talajviszonyokra, a talajvízre, az ülepedésre, a korrózióvédelemre és a terepi hézagkezelésre.

Q5. Hogyan kerülhetem el, hogy nem megfelelő falvastagságú csövet vásároljak?

Ne ítélje meg a terméket csak névleges méret vagy súly alapján. Az adásvételi szerződésben adja meg a szükséges falvastagságot és az alkalmazandó tűréshatárt, és kérjen anyagtanúsítványokat és méretellenőrzési jegyzőkönyveket.

Nagy projektek esetén a beérkező ellenőrzés magában foglalhatja a falvastagság véletlenszerű mérését is a cső több pontján.

Q6. Milyen hegesztési vizsgálat végezhető?

A gyártási specifikáció támogatja a 100%-os röntgen- és ultrahangos hegesztési vizsgálatot, a vonatkozó szabvány vagy projektspecifikáció által meghatározott átvételi szinttel.

Az ellenőrzési jelentéseket a projekt minőségi dokumentációjának részeként lehet benyújtani.

Q7. Biztosítanak hidrosztatikai vizsgálatot?

Igen. Az alkalmazandó nyomáscsöves rendeléseknél a hidrosztatikus vizsgálatot csövenként lehet elvégezni az üzemi nyomás 1,5-szeresével, legalább 5 másodperces tartási idővel és szivárgás nélkül a megadott vizsgálati körülmények között.

Q8. Melyik korróziógátló bevonatot válasszam?

Ez a telepítési környezettől és a tervezési élettartamtól függ.

A földbe ásott csővezetékeknél általában a 3PE-t veszik figyelembe, ahol erős külső korrózióvédelemre van szükség. A megfelelő projektekhez epoxi kőszénkátrány rendszerek is megadhatók. A tengerparti és sós-talaj alkalmazások különös figyelmet igényelnek a bevonat kiválasztására, a bevonat folytonosságára és a terepi illesztések védelmére.

Q9. Meglátogathatom a gyárat a nagy megrendelés előtt?

Igen. A vevők helyszíni gyárlátogatást szervezhetnek, amely kiterjed a termelési területekre, az ellenőrző létesítményekre, a kész csőraktárra és a vonatkozó minőségi dokumentációra. A gyártás előrehaladása videós frissítésekkel is követhető a gyártási időszakban.

Q10. Milyen információkat kell megadnom az árajánlathoz?

Legalább a külső átmérőt, a falvastagságot, az anyagminőséget, a csőhosszt, a mennyiséget, az alkalmazandó szabványt, a szállított közeget, az üzemi nyomást, a bevonatszükségletet és a vég előkészítését adja meg.

A teljes mérnöki árajánlathoz a rajzok, az ellenőrzési követelmények és a szállítási ütemterv is hasznosak.

Közbeszerzési megjegyzés

A spirálhegesztett acélcső esetében négy tétel érdemel különös figyelmet a beszerzés során: tényleges falvastagság, hegesztési NDT, hidrosztatikus vizsgálat és korróziógátló bevonat.

Ezeket a követelményeket közvetlenül be lehet írni a műszaki megállapodásba, így a beszállítói árajánlatokat ugyanazon az alapon lehet összehasonlítani. Nagy volumenű infrastrukturális projektek esetén a vevők gyári ellenőrzést, valamint a gyártási és ellenőrzési folyamatot a szállítás előtt is megszervezhetik.
