Cink-alumínium-magnézium bevonatú négyszögletes acélcső

A cink-alumínium-magnézium bevonatú négyszögletes acélcső fő előnye a szabályozható szélesség-magasság arány. A kerek csőhöz képest az egyik oldal szélesebb rögzítési felületet biztosít; a négyzet alakú csőhöz képest a szakaszt úgy lehet kiválasztani, hogy jobban megfeleljen a rendelkezésre álló beépítési helynek és a terhelés irányának.

Szerkezeti alkalmazásoknál a hosszabb oldal általában abban az irányban van elrendezve, ahol nagyobb hajlítási merevségre van szükség. A tényleges szelvényméretet és falvastagságot továbbra is a szerkezeti terhelés és fesztáv alapján kell megerősíteni, nem pedig a megjelenés alapján.

Mérettartomány

Speciális méretarányok, falvastagságok és hosszúságok rajzok és projektkövetelmények szerint gyárthatók.

Miért használjon Zn-Al-Mg bevonatot?

A cink-alumínium-magnézium bevonatú négyszögletes acélcső korrózióvédelmet biztosít az alumíniumot és magnéziumot tartalmazó cink alapú ötvözetrétegen keresztül. A hagyományos cinkbevonatokhoz képest az ötvözetrendszer javított korróziós viselkedést kínál számos kültéri környezetben.

Egy másik praktikus jellemzője a bevonat sérülésének kis területein való viselkedése. A környező bevonatból származó korróziós termékek lassíthatják a lokálisan kitett acélból származó korróziót. Ez hasznos azoknál a termékeknél, amelyek vágást, fúrást vagy más helyszíni gyártást igényelnek, bár a nagyobb sérült területek és a hegesztett szakaszok megfelelő javítási kezelést igényelhetnek.

Metszet és falvastagság kiválasztása

A különböző alkalmazásokhoz a szélesség, magasság és falvastagság különböző kombinációira van szükség.

Könnyebb másodlagos elemekhez, berendezéskeretekhez és segédtartókhoz 40 × 60 mm-es szakasz jöhet szóba.

Az 50 × 100 mm-es szelvény számos szabványos alátámasztási és keretezési alkalmazáshoz alkalmas, ahol a viszonylag magas téglalap alakú szakaszt részesítik előnyben.

Nagyobb méretű, például 60 × 120 mm-es vagy 80 × 120 mm-es szelvények jöhetnek számításba nehezebb gerendák, nagyobb berendezéskeretek és egyéb, nagyobb szelvénymerevséget igénylő alkalmazások esetén.

Nagyobb terhelés vagy hosszabb fesztáv esetén 80 × 160 mm-es és nagyobb szelvények is megadhatók, de a végleges méretet szerkezeti számítással kell ellenőrizni.

A falvastagságot ugyanúgy kell kiválasztani. A vékony falú anyag elegendő lehet a rövid fesztávolságú, kis teherbírású keretezéshez, míg az általános kültéri szerkezeti munkákhoz 1,8-2,0 mm-es és vastagabb szelvényeket szoktak figyelembe venni. Nagy terhelések, nagy fesztávok és erős szélviszonyok esetén 2,5–3,0 mm vagy vastagabb anyagra lehet szükség.

Tipikus alkalmazások

Fotovoltaikus projektek

Tetőtéri napelemes tartókeretekhez, szoláris segédelemekhez és egyéb kültéri fotovoltaikus szerkezetekhez használják, ahol a téglalap alakú rész illeszkedik a telepítési elrendezéshez.

Függönyfal és dekoratív szerkezetek

A téglalap alakú cső lapos felületei kényelmesek a keretcsatlakozásokhoz, a burkolattartókhoz, a dekoratív acélszerkezetekhez és az építészeti szerkezetekhez.

Ipari berendezések keretei

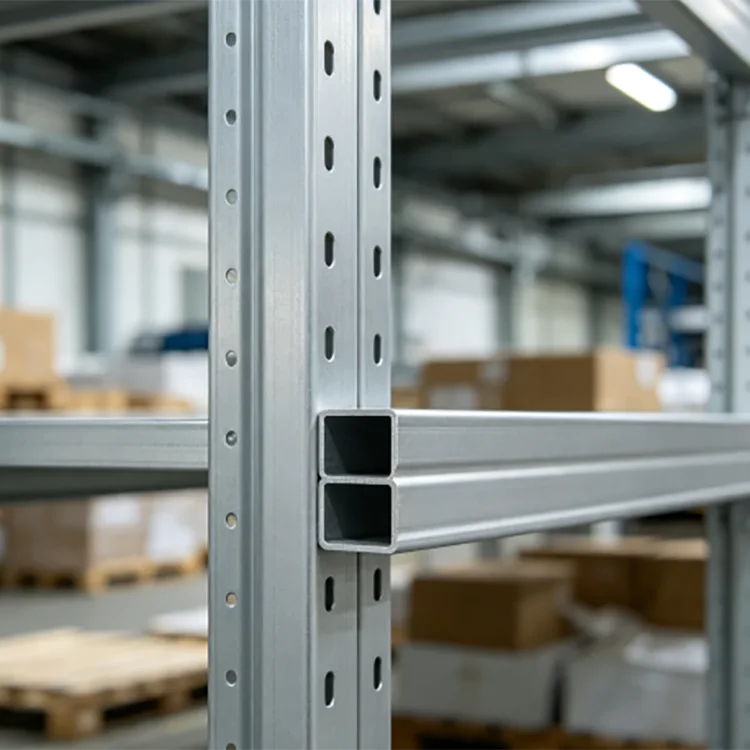

Alkalmazható automatizálási berendezésekre, raktárrendszerekre, gyártósor-keretekre, munkaállomásokra és gépi tartószerkezetekre.

Önkormányzati és infrastrukturális projektek

Használható korlátkeretekhez, járdatartókhoz, világítószerkezetekhez, segédhídelemekhez és egyéb kültéri acélszerkezetekhez.

Gyárak és mezőgazdasági struktúrák

Alkalmas másodlagos acélelemekhez, üvegházi keretekhez, berendezési óvóhelyekhez, mezőgazdasági szerkezetekhez és védőkeretekhez.

Felület és gyártás

A szabványos felület általában matt ezüstszürke, viszonylag egyenletes megjelenésű. A cső szállítható közvetlen összeszerelésre vagy szállítás előtt feldolgozható.

A rendelkezésre álló gyártás magában foglalja a rögzített hosszúságú vágást, fúrást, vég előkészítést, letörést és egyéb megmunkálást. Hegesztés is lehetséges, de a fűtött területen a bevonat érintett, ezért a projekt korrózióvédelmi követelményeinek megfelelően kell kezelni.

Nagy projektek esetén az elővágás és az előfúrás csökkentheti a helyszíni munkát és javíthatja a telepítés hatékonyságát.

Gyártásellenőrzés

A téglalap alakú csövet Zn-Al-Mg bevonatú acélszalagból alakítják ki hengeralakítással és nagyfrekvenciás hegesztéssel, majd méretezéssel, egyengetéssel és vágással.

A gyártásellenőrzés a szalagvastagságra, a szelvényméretekre, a sarokgeometriára, az egyenességre, a hegesztési állapotra és a bevonat minőségére összpontosít. Szerkezeti rendelések esetén ezeket a paramétereket a szállítás előtt ellenőrzik a megállapodás szerinti termékspecifikációval.

Korróziós környezet

A cink-alumínium-magnézium bevonatú téglalap alakú acélcső számos kültéri és nedves környezetben használható, de a bevonat kiválasztásának tükröznie kell a tényleges expozíciót.

Az élettartam nem határozható meg pusztán a bevonat típusa szerint. A sókoncentráció, a páratartalom, a szennyező anyagok, a bevonat tömege, a szelvény vastagsága, a feldolgozás és a karbantartás egyaránt befolyásolja a tényleges tartósságot.

Minőségellenőrzés

A minőségellenőrzés kiterjedhet a szelvény méreteire, a falvastagságra, az egyenességre, a sarok állapotára, a hegesztési varrat megjelenésére, a bevonat vastagságára és a felület állapotára.

Szerkezeti projekteknél anyagtanúsítványok és gépészeti-tulajdonsági jelentések adhatók az egyeztetett specifikáció szerint. Kiegészítő korróziós vagy sóspray-tesztet is lehet végezni, ha az az ügyfél elfogadási követelményeinek részét képezi.

Beszerzési információk

Árajánlathoz adja meg a következő információkat:

Metszet mérete: például 40 × 60 mm vagy 50 × 100 mm

Falvastagság: például 1,5 mm, 2,0 mm vagy 3,0 mm

Acélminőség: S390GD+ZM, S420GD+ZM vagy S550GD+ZM

Hossz: 6 m vagy egyedi

Mennyiség: darab vagy teljes tömeg

Alkalmazás: PV, függönyfal, berendezéskeret, üvegházi vagy szerkezeti felhasználás

Feldolgozás: vágás, fúrás, hegesztés előkészítés vagy egyéb követelmények

Fesztáv, szélterhelés vagy egyéb szerkezeti követelményekkel járó projekteknél a rajzok vagy a terhelési információk segítenek a megfelelő szakasz megerősítésében.

GYIK

Q1: Mi a különbség a téglalap alakú és a négyzet alakú cső között?

A téglalap alakú cső különböző szélességű és magasságú, nagyobb rugalmasságot biztosít, ha a rendelkezésre álló beépítési hely vagy a terhelés iránya meghatározott oldalarányt igényel. A négyzet alakú csőnek egyenlő oldalai vannak, és gyakran használják ott, ahol a terhelési és csatlakozási feltételek szimmetrikusabbak.

Q2: Miért alkalmas a cink-alumínium-magnézium bevonatú négyszögletes acélcső kültéri téglalap alakú csőhöz?

A cink-alumínium-magnézium bevonat korrózióvédelmet nyújt, és hasznos viselkedést mutat a bevonat lokális károsodása esetén. Ez praktikus választássá teszi számos kültéri szerkezethez, beleértve a fotovoltaikus rendszereket és berendezések kereteit.

Q3: Vágható és hegeszthető a téglalap alakú cső?

Igen. Vágás, fúrás és hegesztés végezhető. Mivel ezek a műveletek helyileg érintik a bevonatot, a kitett területek és a hegesztési varratok szükséges védelmét a környezet és a projekt specifikációi szerint kell meghatározni.

Q4: Milyen falvastagságot válasszak?

Ez függ a terheléstől, a fesztávtól, a támogatási feltételektől és a telepítési környezettől. A könnyű másodlagos kereteknél vékonyabb falak alkalmazhatók, míg a hosszú fesztávú, nagy terhelésű vagy erős szélerősségű szerkezetek általában vastagabb falakat igényelnek. A szakaszszámítást a végső kiválasztás előtt el kell végezni.

5. kérdés: Testreszabhatók a speciális téglalap alakú arányok?

Igen. Az olyan szabványos méretek mellett, mint a 30 × 20 mm és 200 × 100 mm, speciális szélesség-magasság arányok, falvastagságok és rögzített hosszúságok is megbeszélhetők a gyártási kapacitás és a rajzok szerint.

6. kérdés: Alkalmas-e tengerparti fotovoltaikus projektekhez?

Használható part menti napelemes szerkezetekhez, de a bevonat specifikációját a helyi sóterhelésnek és a szükséges élettartamnak megfelelően kell kiválasztani. A súlyos tengeri környezet magasabb bevonatszintet vagy további korrózióvédelmet igényelhet.

7. kérdés: Tud-e előre vágott vagy előfúrt téglalap alakú csöveket biztosítani?

Igen. Vágás, fúrás, letörés, ferde levágás és egyéb gyártás a szállítás előtt megoldható, hogy csökkentsék a feldolgozási munkát a telepítés helyén.
