Cikk összefoglaló: A melegen hengerelt I-gerendaegy széles körben használt szerkezeti acél profil, amely praktikus hajlítási ellenállást és megbízható alátámasztást biztosít ipari épületekhez, berendezési alapokhoz, platformokhoz és csőállványokhoz. Keresztmetszeti geometriájának, acélminőségének, méreteinek, gyártási folyamatának és felületvédelmének megértése segít a mérnököknek és a beszerzési csapatoknak kiválasztani a megfelelő terméket az alkalmazásukhoz.Ronghengmelegen hengerelt I-gerendákat szállít Q235B és Q355B minőségben, 10# és 63# közötti általános méretekkel és 6 m, 9 m és 12 m szabványos hosszokkal. Ez az útmutató elmagyarázza, hogyan értékelheti ki a specifikációkat, hogyan hasonlíthatja össze az anyaglehetőségeket, és hogyan készíthet pontosabb acélbeszerzési tervet.

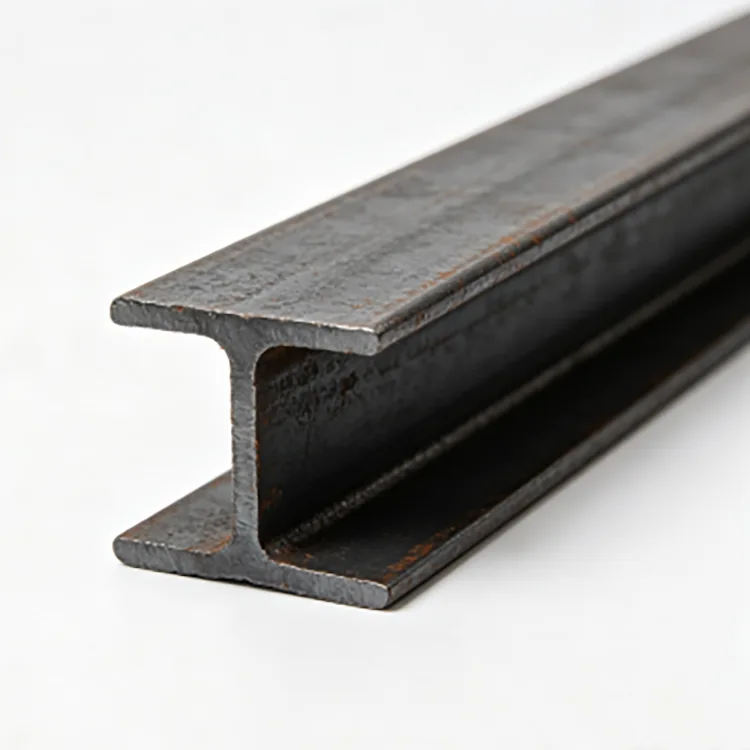

A melegen hengerelt I-gerenda olyan szerkezeti acélprofil, amelyet hevített acél hengerlésével gyártanak egy sor alakító meneten keresztül. Keresztmetszetét két vízszintes karima alkotja, melyeket függőleges háló köt össze, létrehozva a felismerhető I-alakú profilt. Ez a geometria hatékonyan osztja el az anyagot, így ellenáll a hajlításnak, így a szakasz számos teherhordó alkalmazásra alkalmas.
A különálló acéllemezekből összeállított gerendákkal ellentétben a szabványos melegen hengerelt I-gerenda közvetlenül a hengerlési folyamat során nyeri el alapvető keresztmetszeti alakját. Ez csökkenti az alapszakasz hosszirányú lemezhegesztéssel történő gyártásának szükségességét, és szabványos profilt biztosít a későbbi gyártáshoz.
A Rongheng melegen hengerelt I-Beam termékeket szállít Q235B és Q355B minőségben. Az elérhető kínálatban megtalálhatóak a szokásos kínai szabványméretek 10# és 63# között, rögzített hosszúságú vágással és további megmunkálási lehetőséggel a megerősített projektkövetelményeknek megfelelően.
A szalag elsősorban a karimákat köti össze, és hozzájárul a nyírási ellenálláshoz, míg a karimák biztosítják a szakasz hajlítási ellenállásának nagy részét. A tényleges teljesítmény azonban a teljes keresztmetszeti tulajdonságoktól, az acél minőségétől, a tartási feltételektől, a terhelési mintától és a szerkezeti kialakítástól függ.
Melegen hengerelve alakítja az acélt megemelt hőmérsékleten, így az anyag könnyebben áthalad a formázóhengereken, mint szobahőmérsékleten. Az I-gerenda esetében az egymást követő hengerlési műveletek létrehozzák a szalagot és a karimákat, és hozzák a szakaszt a meghatározott méretekhez.
Egy tipikus gyártási folyamat a következő szakaszokat tartalmazza:
A pontos gyártási és ellenőrzési intézkedések a gyártó létesítménytől és az alkalmazandó termékszabványtól függenek. A vásárlók számára az alapvető szempont annak ellenőrzése, hogy az elkészült gerenda megfelel-e a szelvényméretekre, az anyagminőségre, a hosszra és a felület állapotára vonatkozó megállapodás szerinti követelményeknek.
A melegen hengerelt I-gerenda kiválasztása többet igényel, mint a névleges méret meghatározása. A vevőknek meg kell erősíteniük a szakasz megnevezését, az acélminőséget, a méretszabványt, a hosszt, a feldolgozási követelményeket és a szállítási feltételeket a megrendelés feladása előtt.
Az alábbi táblázat összefoglalja a Rongheng melegen hengerelt I-gerenda termékcsaládjához közzétett fő szállítási információkat.
| Specifikáció | Rendelkezésre álló lehetőségek vagy részletek | Amit a vásárlóknak meg kell erősíteniük |
|---|---|---|
| Termék típusa | Melegen hengerelt szerkezeti I-gerenda | Szükséges keresztmetszeti profil |
| Acél minőség | Q235B, Q355B | A szerkezeti rajzokon megadott minőség |
| Mérettartomány | 10#–63# | Pontos szakaszmegnevezés és sorozat |
| Szakasz sorozat | a-sorozatú és b-sorozatú opciók | Helyes méretbeállítás |
| Szabványos hosszúságok | 6 m, 9 m, 12 m | Szükséges készlethossz vagy vágási ütemterv |
| Felületi állapot | Fekete melegen hengerelt acél | Szükséges-e további bevonat |
| Feldolgozási lehetőségek | Vágás, fúrás, ferde vágás, egyengetés, sorjázás | Rajzrészletek és feldolgozási tűrések |
| Alkalmazható szabvány | GB/T 706-2016; egyéb követelmények megbeszélhetők | Megkövetelt szabvány és elfogadási kritériumok |
| Ellenőrzési dokumentumok | Anyagtanúsítványok és egyeztetett vizsgálati jegyzőkönyvek, a projekt követelményei szerint | Szükséges dokumentáció és ellenőrzési kör |
Ezek az opciók nem helyettesítik a projektspecifikus specifikációkat. A tényleges méretek, a karima szélessége, a szalagvastagság, az egységsúly és a tűrések a kiválasztott szakasztól és az alkalmazandó szabványtól függően változnak. A vásárlóknak kérniük kell a vonatkozó méretinformációkat, ahelyett, hogy feltételeznék az azonos névleges mérettartományon belüli összes gerenda tulajdonságait.
További termékinformációkért keresse fel a Rongheng Steel I-Beams termékkategóriát.
Az I-alakú profilnak köszönhetően a melegen hengerelt I-gerendák olyan szerkezetekben használhatók, ahol fontos a hajlítási ellenállás, a praktikus gyártás és a bevált acélszerkezeti módszerekkel való kompatibilitás. Alkalmasságukat továbbra is mérnöki számításokkal kell megerősíteni minden alkalmazásnál.
A berendezés alapjainál a vásárlóknak figyelembe kell venniük a vibrációt, a koncentrált terhelést, a szerelési pozíciókat és az ismétlődő működési erőket. Épületszerkezeteknél a fesztáv, a gerendatávolság, a csatlakozási részletek, az elhajlási határértékek és az általános stabilitás egyaránt fontosak lehetnek.
Előfordulhat, hogy egy enyhén terhelt platformon működő gerenda nem megfelelő darut tartó szerkezethez vagy jelentős dinamikus erőknek kitett géphez. A végső kiválasztást mindig az alkalmazás-specifikus tervezésnek kell irányítania.
A Q235B és Q355B általános szerkezeti acélminőségek, amelyeket különböző műszaki követelményekhez használnak. A fő szempont az, hogy az anyag meghatározott mechanikai tulajdonságai megfelelnek-e a tervezési követelményeknek a kiválasztott gerendaszakasszal kombinálva.
A Q235B-t gyakran figyelembe veszik általános szerkezeti gyártásnál, beleértve a gyári tartókereteket, platformokat, berendezések támasztékait és egyéb olyan alkalmazásokat, ahol a megadott tulajdonságai elegendőek. Alkalmassága a tervezési terhelésektől, a szelvényméretektől, a csatlakozási részletektől és az alkalmazandó szabványtól függ.
A Q355B magasabb folyáshatárt kínál, mint a Q235B a vonatkozó anyagszabvány szerint. Akkor választható, ha egy projekt nagyobb anyagszilárdságot igényel, vagy ha a mérnök úgy ítéli meg, hogy megfelelő a tervezett terhelési feltételekhez.
Mindazonáltal a nagyobb szilárdságú minőség nem teszi automatikusan elfogadhatóvá a kisebb gerendát. Az elhajlás, a helyi és általános stabilitás, a csatlakozási kapacitás, a fáradtság, ahol releváns, és egyéb tervezési ellenőrzések továbbra is meghatározhatják a választást.
| Összehasonlítási tényező | Q235B | Q355B |
|---|---|---|
| Általános pozicionálás | Általános szerkezeti acél minőség | Nagyobb szilárdságú szerkezeti acél minőség |
| Lehetséges alkalmazások | Általános keretek, platformok és támogatások | Nagyobb meghatározott anyagszilárdságot igénylő alkalmazások |
| A gerenda méretének kiválasztása | Meg kell felelnie a szerkezeti számításoknak | Meg kell felelnie a szerkezeti számításoknak |
| Hegesztés és gyártás | Kövesse a vonatkozó fokozati követelményeket és jóváhagyott eljárásokat | Kövesse a vonatkozó fokozati követelményeket és jóváhagyott eljárásokat |
| Végső kiválasztás | Mérnöki specifikációk alapján | Mérnöki specifikációk alapján |
Megrendelés előtt erősítse meg a kívánt minőséget a szerkezeti rajzokkal és az anyagspecifikációkkal. Egy minőség jóváhagyás nélküli helyettesítése egy másikkal befolyásolhatja a megfelelőséget, a gyártási eljárásokat vagy a szerkezeti teljesítményt.
Az I-gerendák és a H-gerendák egyaránt bordás és két karimás szerkezeti acélprofilok, de keresztmetszeti arányaik és szelvénytulajdonságaik jelentősen eltérhetnek. A hagyományos I-gerendák karimája általában keskenyebb, míg a H-tartók általában szélesebb karimákkal és különböző szerkezeti követelményeknek megfelelő profillal rendelkeznek.
| Összehasonlítási pont | I-Beam | H-sugár |
|---|---|---|
| Keresztmetszeti megjelenés | Jellemzően keskenyebb karimák a szelvénymélységhez képest | Jellemzően szélesebb karimák |
| Közös szerkezeti szerep | Gerendák, platformok, berendezéstartók és kiválasztott keretelemek | Oszlopok, épületvázak és egyéb teherhordó elemek |
| Tervezési szempontok | Metszet modulus, nyírási ellenállás, stabilitás és elhajlás | Metszet tulajdonságai, stabilitás, axiális terhelések, hajlítás és csatlakozások |
| Felcserélhetőség | Mérnöki igazolást igényel | Mérnöki igazolást igényel |
Egyik profil sem egyetemesen jobb. A megfelelő választás a terhelési útvonaltól, a fesztávtól, az alátámasztási feltételektől, az elem tájolásától, a csatlakozási kialakítástól és a megfelelő szakasz tulajdonságaitól függ. Soha nem szabad cserét végrehajtani kizárólag azért, mert két profil hasonlónak tűnik vagy hasonló névleges mélységgel rendelkezik.
A több szerkezeti profilt igénylő projektek áttekinthetik a Rongheng szerkezeti acélprofiljait is, hogy összehasonlíthassák az elérhető termékkategóriákat.
A termék minősége többet jelent, mint a vizuális megjelenés. Melegen hengerelt I-gerenda esetén a vásárlóknak ellenőrizniük kell, hogy a szállított szakasz megfelel-e a beszerzési rendelésnek, és hogy méretei, anyagazonosítója és felületi állapota megfelel-e az elfogadott elfogadási kritériumoknak.
A gyakorlati ellenőrzési terv a következő pontokra terjedhet ki:
A szabványos fekete melegen hengerelt I-gerendák nem tartalmaznak automatikusan korrózióvédő bevonatot. A felület általában megőrzi a malmi lerakódást, és a működési környezettől függően további védelemre lehet szükség.
Száraz körülmények között beltéri alkalmazásokhoz a megadott fekete felület megfelelő lehet. Kültéri létesítmények, párás létesítmények, tengerparti helyek és kémiailag agresszív környezetek megfelelő festékrendszert, tűzihorganyzást vagy más tervezett védőbevonatot igényelhetnek.
Ahol a horganyzást előírják, a vágást, fúrást és egyéb gyártási műveleteket általában össze kell hangolni a bevonatolás előtt. Ez segít csökkenteni a kitett acél mennyiségét, amely egyébként a feldolgozás után védőjavítást igényelne. A végső bevonatrendszert a környezet, a tervezési élettartam, a karbantartási terv és a projekt követelményei szerint kell kiválasztani.
Az egyértelmű beszerzési specifikációk segítenek csökkenteni az anyagok közötti eltéréseket, a szükségtelen gyártást és a telepítési késéseket. Mielőtt árajánlatot kérne, lehetőség szerint készítse el az alábbi információkat.
Például egy olyan projektnél, amely 12 m-es gerendákat igényel fúrt rögzítőfuratokkal, meg kell adni a végső vágási hosszt és a furatok helyét is. Ha a megrendelésben csak a gerenda mérete és mennyisége szerepel, előfordulhat, hogy a szállító nem rendelkezik elegendő információval a szükséges feldolgozott alkatrészek elkészítéséhez.
A Rongheng koordinálja a szabványos szakaszokat, a rögzített hosszúságú vágást, fúrást, ferdítést, egyengetést és sorjázást az egyeztetett követelmények szerint. A teljes rajzok és az összevont vágási lista megadása megkönnyíti a megrendelés áttekintését a gyártás vagy szállítás előtt.
Általában gyári szerkezetekhez, tetőhöz kapcsolódó gerendákhoz, emelvényekhez, berendezések alapjaihoz, csőtartókhoz, raktári keretekhez és ipari tartószerkezetekhez használják. A konkrét alkalmazást össze kell hasonlítani a szerkezeti tervvel.
A Rongheng egy általános mérettartományt sorol fel 10# és 63# között, beleértve az a-sorozatú és a b-sorozat opcióit. A pontos méretek és az elméleti egységsúlyok a kiválasztott szakaszmegnevezéstől függenek.
A szokásos szabványhosszak 6 m, 9 m és 12 m. Fix hosszúságú vágás is megbeszélhető a visszaigazolt projektméretek és rendelési követelmények szerint.
A Q355B sz. folyáshatára magasabb, de a megfelelő minőség a műszaki tervezéstől, a terhelési feltételektől, a metszet méretétől, a gyártási követelményektől és az alkalmazandó szabványtól függ. A nagyobb anyagszilárdság önmagában nem garantálja a jobb általános szerkezeti teljesítményt.
Nem automatikusan. A két profil eltérő metszettulajdonságokkal és szerkezeti viselkedéssel rendelkezhet. Minden cserét a felelős szerkezetmérnöknek ellenőriznie és jóvá kell hagynia.
Igen. A vágás, fúrás, ferde vágás, egyengetés és sorjázás az egyeztetett feldolgozási követelmények szerint végezhető el. A vevőknek meg kell adniuk a szükséges rajzokat, méreteket és tűréseket a megrendelés előtt.
A szabványos fekete melegen hengerelt felület nem egyenértékű a speciális korrózióvédő bevonattal. A környezettől függően a projekt festést, tűzihorganyzást vagy más megfelelő védőrendszert igényelhet.
Tartalmazza a szakasz megnevezését, az acélminőséget, az alkalmazandó szabványt, a mennyiséget, a szükséges hosszt, a feldolgozás részleteit, a felületkezelést, az ellenőrzési követelményeket és a szállítási célt. Ezek az adatok segítik a szállítót a rendelés pontosabb értékelésében.
Az elméleti súly kiszámítása úgy történik, hogy a kiválasztott szakasz közzétett súlyegységét megszorozzuk a hosszával. Például egy 20 kg/m elméleti egységtömegű és 12 m hosszú szakasz elméleti tömege 240 kg. A kiválasztott szakaszhoz vissza kell igazolni a tényleges egységsúlyt, és a szerződésben meg kell határozni az elszámolás módját.
Igen. A nemzetközi megrendeléseket az egyeztetett szakaszspecifikációk, feldolgozási követelmények, ellenőrzési dokumentumok, csomagolás, konténerbetöltés és exportdokumentáció alapján lehet összehangolni. A szállítási megállapodást minden megrendelésnél meg kell erősíteni.
A melegen hengerelt I-gerenda akkor nyújthat hatékony szerkezeti megoldást, ha méretei, acélminősége és profiltulajdonságai megfelelnek a projekt igényeinek. A sikeres beszerzéshez több kell, mint az árak összehasonlítása: a vásárlóknak ellenőrizniük kell az alkalmazandó szabványt, meg kell erősíteniük a megfelelő szakaszsorozatot, meg kell határozniuk a feldolgozási és korrózióvédelmet, valamint egyértelmű ellenőrzési és szállítási követelményeket kell megállapítaniuk.
A Rongheng támogatja a szerkezeti acélok beszerzését Q235B és Q355B melegen hengerelt I-gerendákkal, 10# és 63# között elterjedt méretekkel, 6 m, 9 m és 12 m szabványos hosszokkal, valamint egyeztetett feldolgozási lehetőségekkel. Akár gyári szerkezethez, berendezési alaphoz, ipari platformhoz vagy csőállványhoz vásárol acélt, a pontos specifikációk segíthetnek a gyártás egyszerűsítésében és az elkerülhető beszerzési kockázatok csökkentésében.
Megbízható melegen hengerelt I-Beam készletet keres következő szerkezeti projektjéhez? Ossza meg a kívánt metszetméretet, acélminőséget, mennyiséget, vágási méreteket, felületkezelést és szállítási célt a Ronghenggel. Csapatunk áttekintheti igényeit, és megbeszélheti a megfelelő szállítási lehetőségeket. A termék részleteiért, a projekt árajánlatokért és a testreszabott feldolgozási megállapodásokért,folytcselekedj velünkma, hogy megvitassák acélbeszerzési igényeit.
