A hidegen alakított U-csatorna egy acélprofil, amelyet úgy állítanak elő, hogy acélszalagot szobahőmérsékleten U-alakú keresztmetszetre hajlítanak. Nyitott geometriája alkalmassá teszi berendezések alapjaira, vezetőszerkezeteire, tartókereteire, burkolataira és különféle gyártott szerelvényekre. A nehezebb hagyományos profilokhoz képest a hidegen alakított profilok hasznos szilárdság-súly egyensúlyt biztosítanak, ha megfelelően tervezték a tervezett terheléshez. A Rongheng Q235B és Q355B acél opciókat kínál, U80–U300 profilméreteket, 0,8–3,0 mm vastagságot és 6, 9 vagy 12 méteres szabványos hosszokat, a termékspecifikációktól függően. Ez az útmutató ismerteti a gyártási módszereket, a gyakorlati előnyöket, az alkalmazásokat, a műszaki specifikációkat, a beszerzési szempontokat és a karbantartási követelményeket, hogy segítsen a vásárlóknak kiválasztani a megfelelő acélcsatornát projektjeikhez.
1. Mi az a hidegen alakított U-csatorna?
2. Hogyan készül a hidegen alakított U-csatorna?
4. Hol használják a hidegen alakított U-csatornát?
5. Mely műszaki adatok a legfontosabbak?
6. Hidegen alakított U-csatorna vs. melegen hengerelt csatornaacél
7. Hogyan válasszuk ki a megfelelő U-csatornát
8. Minőségellenőrzés és karbantartás

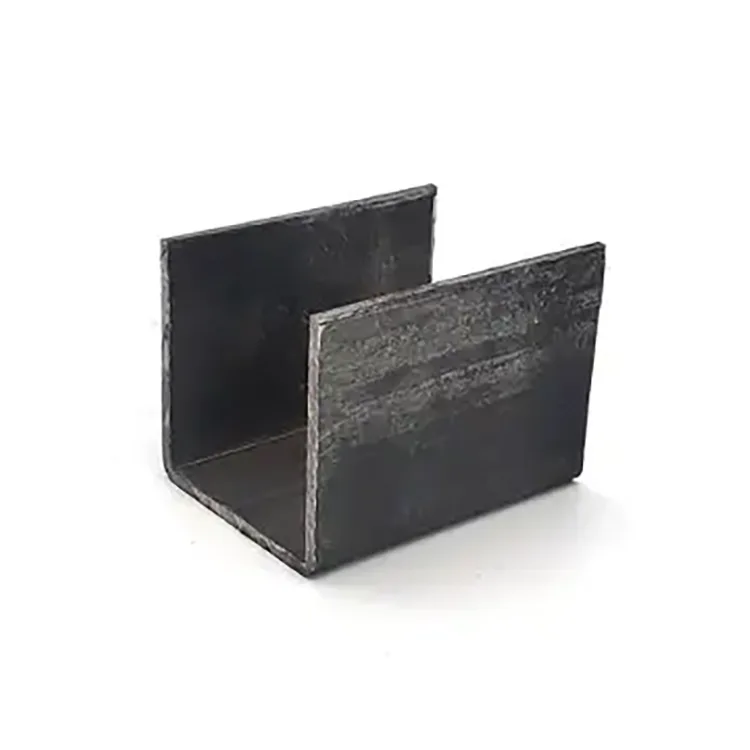

A hidegen alakított U-csatorna egy nyitott acélszelvény, középső bordával és két, azonos irányban kinyúló karimával. Ez a konfiguráció U-alakú profilt hoz létre, amely beépíthető tartószerkezetekbe, szerelőegységekbe, berendezéskeretekbe és más gyártott alkatrészekbe.
A melegen hengerelt csatornaacéltól eltérően, amely magas hőmérsékletű hengerléssel nyeri el alakját, a hidegen alakított U-csatornát acélszalag szobahőmérsékleten történő fokozatos hajlításával állítják elő. Ez a gyártási módszer lehetővé teszi, hogy a profil méreteit és a karima geometriáját az adott alkalmazásokhoz igazítsák.
A hidegen alakított csatornák különösen hasznosak, ha egy projekt viszonylag könnyű acél alkatrészeket, megismételhető méreteket és egyszerű gyártást igényel. Teljesítményük az acél minőségétől, vastagságától, profilgeometriájától, csatlakozási kialakításától és az alkalmazott terhelésektől függ. Ezért a megfelelő profil kiválasztása többet igényel, mint a külső méretek összehasonlítása.
A Rongheng hidegen alakított acélprofilokat kínál ipari és szerkezeti alkalmazásokhoz, standard és testreszabott opciókkal a projekt követelményeinek megfelelően. A vásárlók áttekinthetik a Cold-Formed U-Channel termékinformációit az elérhető specifikációk és feldolgozási szolgáltatások értékeléséhez.
A gyártási folyamatot úgy alakították ki, hogy a lapos acélszalagot egységes, nyitott profilú profillá alakítsák. A gyártósortól és a rendelési követelményektől függően a fő szakaszok jellemzően az anyag-előkészítést, az alakítást, a méretellenőrzést és a befejező műveleteket foglalják magukban.
A gyártás a kívánt minőség, vastagság, mechanikai tulajdonságok és alkalmazás szerint kiválasztott acélszalaggal kezdődik. A Rongheng a Q235B-t és a Q355B-t sorolja fel az ehhez a termékcsaládhoz elérhető anyagopciói között.
A megfelelő minőséget a vonatkozó tervezési szabvány és a projekt specifikációi alapján kell megerősíteni, nem pedig kizárólag a névleges szilárdság alapján.
Az acélszalag formázóhengerek sorozatán halad keresztül, amelyek fokozatosan létrehozzák a központi szalagot és a karimákat. A progresszív alakítás több szakaszban osztja el a deformációt, segítve a szükséges keresztmetszeti geometria kialakítását.
A tekercsigazítás, az anyag konzisztenciája és a szerszámok állapota befolyásolhatja az egyenességet, a karima szögeit és a méretek egyenletességét.
A kívánt profil kialakítása után meghatározott hosszúságúra vágható. A megrendeléstől függően a további feldolgozás magában foglalhat előre kilyukasztott lyukakat, réseket és más testreszabott méreteket, amelyek a telepítés egyszerűsítését szolgálják.
A kész szakaszokat ellenőrizni kell az elfogadott specifikációk szerint. A releváns ellenőrzési pontok közé tartozhatnak a szalagméretek, a karima méretei, a vastagság, a hossz, az egyenesség és a látható felület állapota.
Gyártás előtt erősítse meg a beszállítóval a vonatkozó ellenőrzési tervet és dokumentációt, különösen szigorú mérettűrések vagy szerkezeti megfelelőségi követelmények esetén.
A hidegalakítás lehetővé teszi a gyártók számára, hogy acélszalagból profilokat állítsanak elő anélkül, hogy ugyanazt a melegalakítási utat használnák, mint a hagyományos melegen hengerelt csatornáknál. Azoknál az alkalmazásoknál, ahol a kialakítás lehetővé teszi a viszonylag vékony szakaszokat, ez a megközelítés csökkentheti az alkatrészek tömegét és az anyagfelhasználást.
A vékonyabb acél azonban nem automatikusan gazdaságosabb. A végső kialakításnak figyelembe kell vennie a terhelhetőséget, a helyi kihajlást, az elhajlást, a csatlakozási szilárdságot és a szükséges élettartamot.
A progresszív hengeralakítás támogatja a megismételhető keresztmetszeti méreteket a gyártás során. A következetesség fontos, ha több csatornának egybe kell esnie a konzolokkal, rögzítőelemekkel, szerelőlapokkal vagy más acél alkatrészekkel.
Gyártási vállalkozók számára a méretkonzisztencia csökkentheti az illesztési nehézségeket és a szükségtelen beállításokat az összeszerelés során.
A nyitott U alakú profil hozzáférhető felületeket biztosít a pozicionáláshoz és a csatlakoztatáshoz. Kiviteltől függően vágható, fúrható, lyukasztható, vagy hegesztett szerelvényekbe építhető.
Az előre vágott hosszúságok és a pontosan elhelyezett furatok szintén csökkenthetik a másodlagos feldolgozást a telepítés helyén, feltéve, hogy a gyártási részleteket a gyártás előtt megerősítették.
Az ipari projektek ritkán rendelkeznek azonos méretigényekkel. A testreszabott hosszúságok, furatpozíciók, rések és nem szabványos méretek segíthetnek egy csatornát egy adott tartókerethez vagy berendezés-összeállításhoz igazítani.
A vevőknek műszaki rajzokat vagy egyértelmű méretadatokat kell benyújtaniuk annak biztosítására, hogy a szállított szakasz megfeleljen a tervezett telepítésnek.
A hidegen alakított acél hatékony szilárdság-súly egyensúlyt kínál, ha geometriája és vastagsága megfelel a tervezett terhelésnek. A végső szerkezeti teljesítmény nem csak az acél minőségétől függ: a borda mélysége, a karima szélessége, a vastagság, a támaszték nélküli hossz, a merevítés és a csatlakozási részletek mind számítanak.
Teherhordó alkalmazásoknál a mérnököknek az általános termékleírások helyett a vonatkozó tervezési szabvány alapján kell ellenőrizniük a szakaszt.
A nyitott profil lehetővé teszi a hidegen alakított U-csatornát számos beltéri ipari és gyártási alkalmazáshoz.
Kültéri telepítéseknél, nedves környezetben vagy korrozív anyagoknak kitett helyeken a vásárlóknak mérlegelni kell a horganyzás, festés vagy más megfelelő korrózióvédelmi rendszer szükségességét. A bevonat nélküli hidegen alakított szakaszt nem szabad automatikusan feltételezni, hogy alkalmas hosszú távú kültéri expozícióra.
A megfelelő U-csatorna kiválasztásához a rendelkezésre álló profiltartomány és a tényleges munkakörülmények világos megértése szükséges. A Rongheng felsorolt termékinformációi a következő referenciaspecifikációkat tartalmazzák.
| Specifikáció Tétel | Elérhető opció | Vásárlási mérlegelés |
|---|---|---|
| Profil mérete | U80–U300 | Erősítse meg a szalag pontos mélységét, a karima méreteit és a metszetrajzot. |
| Acél minőség | Q235B, Q355B | Igazítsa a minőséget a tervezési terhelésekhez és az alkalmazandó szabványokhoz. |
| Falvastagság | 0,8-3,0 mm | Ellenőrizze a terhelési követelményeket, a helyi kihajlást és a csatlakozási teljesítményt. |
| Szabványos hosszúság | 6 m, 9 m vagy 12 m | Válassza ki a szállítási és telepítési terveknek megfelelő hosszúságot. |
| Vágás szolgáltatás | Egyedi vágás elérhető | Erősítse meg a kész hossz- és mérettűrést. |
| Lyuk feldolgozás | Előre kilyukasztott lyukak és rések állnak rendelkezésre | Adja meg a furat átmérőjét, távolságát és helyzetét. |
| Nem szabványos méretek | Egyedi igények megbeszélhetők | Erősítse meg a megvalósíthatóságot, a szerszámokat, a költségeket és az átfutási időt. |
| Felületvédelem | Erősítse meg a szükséges felületet a szállítóval | Vegye figyelembe a nedvességet, a korróziót és a karbantartási igényeket. |
Fontos:Ezek a specifikációk referenciaként szolgálnak a termék kiválasztásához, nem helyettesítik a projektspecifikus műszaki adatlapot. A pontos metszetméreteket, tűréseket, anyagtanúsítványokat, felületi minőséget és a vonatkozó szabványokat a vásárlási dokumentációban ellenőrizze.
Mind a hidegen alakított, mind a melegen hengerelt csatornaszakaszoknak gyakorlati szerepük van az acélgyártásban. A legjobb választás a szerkezeti követelményektől, a rendelkezésre álló méretektől, a gyártási tűrésektől és a projekt költségétől függ.
| Összehasonlítási tényező | Hidegen formált U-csatorna | Melegen hengerelt csatornaacél |
|---|---|---|
| Gyártási módszer | Szobahőmérsékleten fokozatosan kialakuló acélszalag | Meleghengerlési eljárással alakított acél |
| Tipikus metszetkialakítás | Gyakran alkalmas viszonylag vékony falú, könnyű profilokhoz | Általánosan elérhető a hagyományos szerkezeti csatornaszakaszokban |
| Méretreszabás | A profilgeometria és a megmunkálás a megadott követelményekhez szabható | A kiválasztás általában a rendelkezésre álló hengerelt profilok tartományait követi, szükség szerint további gyártással |
| Súlymegfontolások | Csökkentheti a súlyt ott, ahol a kialakítás lehetővé teszi a vékonyabb szakaszokat | Gyakran választják nehezebb szerkezeti alkalmazásokhoz, amelyek megfelelő profiltulajdonságokat igényelnek |
| Tipikus felhasználások | Berendezéstartók, keretek, vezetők és könnyűacél gyártás | Szerkezeti keretek, támasztékok és alkalmazások, amelyek megfelelő nehezebb szakaszokat igényelnek |
| Tervezési követelmények | Ellenőrizze a helyi kihajlást, az elhajlást, a csatlakozásokat és a szakasz tulajdonságait | Ellenőrizze a szakasz tulajdonságait, a terhelést, a csatlakozásokat és a vonatkozó szerkezeti szabványokat |
Egyik gyártási módszer sem egyetemesen jobb. A hidegen alakított profilok előnyösek lehetnek könnyű alkalmazásokhoz és egyedi gyártáshoz, míg a melegen hengerelt csatornák alkalmasabbak lehetnek nehezebb szakaszokat igénylő projektekhez. A végső döntés meghozatala előtt a mérnököknek össze kell hasonlítaniuk a tényleges szelvénytulajdonságokat és az ellenőrzött tervezési kapacitást.
A megbízható vásárlási döntés az alkalmazással kezdődik, nem pedig a termék nevével. A következő lépések segíthetnek a projektmenedzsereknek, mérnököknek és beszerzési csapatoknak meghatározni követelményeiket.
Határozza meg a terheléseket, a nem támogatott tartományt, a támogatási feltételeket, a csatlakozási elrendezést és a várható szolgáltatási környezetet. Szerkezeti alkalmazások esetén adja meg ezeket az adatokat a felelős mérnöknek, hogy a szakaszt megfelelően ki lehessen választani és ellenőrizni lehessen.
Adja meg a szalag mélységét, a karima szélességét, az anyagvastagságot, a karima szögét és az esetleges további geometriai követelményeket. A metszetméret-címke önmagában nem feltétlenül írja le a pontos gyártáshoz szükséges minden méretet.
A Q235B és Q355B elérhető opciók a Rongheng hidegen alakított U-csatornás termékcsaládjához tartoznak. A megfelelő minőséget a tervezési számítás, az alkalmazandó anyagszabvány és a projektdokumentáció alapján kell kiválasztani.
A megrendelés feladása előtt határozza meg a szükséges hosszokat, furatok helyeit, nyílásait és egyéb feldolgozási részleteket. A teljes rajzok segítenek csökkenteni a helyszíni módosításokat, és megakadályozzák a szállított profilok és a telepítési alkatrészek közötti eltéréseket.
A beszerzési csoportoknak fel kell mérniük a teljes költséget, beleértve:
Ez a megközelítés segít a vevőknek az árajánlatok következetes összehasonlításában és a projekt számára legmegfelelőbb lehetőség azonosításában.
A termék minősége befolyásolja a telepítés hatékonyságát, a szerkezeti teljesítményt és a gyártott szerelvények hosszú távú megbízhatóságát. A vásárlóknak egyértelmű ellenőrzési követelményeket kell megállapítaniuk a gyártás megkezdése előtt.
Ellenőrizze a szalag mélységét, a karima szélességét, vastagságát, teljes hosszát, egyenességét és egyéb kritikus méreteket a jóváhagyott rajz alapján. Az összeállításokban használt alkatrészeknél különösen fontos a méretkompatibilitás.
Erősítse meg az acélminőséget, és kérjen megfelelő anyagdokumentációt, ha azt a projekt megköveteli. Az anyagok azonosítása és nyomon követhetősége fontos lehet a szabályozott vagy teherhordó alkalmazásoknál.
Vizsgálja meg a profilt látható sérülések, alakváltozások és olyan körülmények között, amelyek megzavarhatják a gyártást vagy a bevonatot. Ha megadják a korrózióvédelmet, ellenőrizze a bevonat típusát és az alkalmazandó ellenőrzési kritériumokat.
Igényes szerkezeti alkalmazások esetén az ellenőrzésnek és az átvételnek követnie kell a projektspecifikációt és a vonatkozó műszaki szabványokat. A karbantartási követelményeknek tükrözniük kell a tényleges szolgáltatási környezetet és a kiválasztott felületvédelmi rendszert.
A hidegen alakított U-csatornát acélszalag fokozatos hajlításával állítják elő szobahőmérsékleten, míg a hagyományos melegen hengerelt csatornaacélt meleghengerléssel alakítják ki. A hidegen alakított profilokat gyakran könnyű profilokhoz és egyedi gyártáshoz használják, míg a melegen hengerelt csatornákat általában nehezebb szerkezeti alkalmazásokhoz választják. A megfelelő választás a kívánt méretektől, szelvénytulajdonságoktól és tervezési terhelésektől függ.
A Rongheng felsorolja a Q235B és Q355B rendelkezésre álló anyagopcióit hidegen alakított U-csatornás termékcsaládjához. A vevőknek rendelés előtt meg kell erősíteniük a kívánt minőséget, mechanikai tulajdonságokat, anyagdokumentációt és az alkalmazandó szabványokat.
Igen. A felsorolt opciók közé tartozik a testreszabott vágás, előre lyukasztott lyukak, hornyok és nem szabványos méretek, amelyek megerősítést igényelnek. A vevőknek részletes rajzokat, méreteket, mennyiségeket és feldolgozási követelményeket kell benyújtaniuk, hogy a szállító felmérhesse a megvalósíthatóságot és az árajánlat részleteit.
Kültéren használható, ha az anyag, a szerkezeti kialakítás és a korrózióvédelmi rendszer a környezetnek megfelelő. A bevonat nélküli acél további védelmet igényelhet a nedvesség és a korrozív hatás ellen. A vevőknek meg kell erősíteniük a szállítóval az elérhető felületkezelést és a várható szolgáltatási feltételeket.
A kiválasztás az alkalmazott terheléstől, fesztávtól, alátámasztási feltételektől, csatlakozási kialakítástól, acélminőségtől és a vonatkozó szerkezeti követelményektől függ. Teherhordó alkalmazásoknál szakképzett mérnöknek kell ellenőriznie a profil tulajdonságait és szerkezeti kapacitását. A Rongheng át tudja tekinteni a megadott méreteket és a projektinformációkat, hogy segítsen azonosítani a megfelelő terméklehetőségeket.
Adja meg a szükséges profilméretet, szalag- és karimaméreteket, vastagságot, acélminőséget, hosszt, mennyiséget, felületi minőséget, valamint a furatokra vagy hornyokra vonatkozó követelményeket. Szerkezeti projektek esetén tartalmazza a vonatkozó rajzokat, a tervezett alkalmazást és a műszaki szabványokat. Ezek az adatok segítenek a szállítónak pontosabb árajánlat és szállítási javaslat elkészítésében.
A hidegen alakított U-Channel egy praktikus acélprofil berendezéstartókhoz, ipari keretekhez, vezetőszerkezetekhez, beágyazott alkatrészekhez és egyéb olyan gyártási alkalmazásokhoz, ahol a szelvénygeometria, az anyaghatékonyság és a telepítési kompatibilitás számít. A megfelelő termék kiválasztása megköveteli az acélminőség, a vastagság, a profilméretek, az alkalmazott terhelések, a korróziónak való kitettség és a feldolgozási követelmények alapos mérlegelését. A Rongheng Q235B és Q355B opciókat, U80–U300 profilméreteket és testreszabott feldolgozási szolgáltatásokat kínál a megerősített specifikációknak megfelelően. Ha acélcsatornákat vásárol ipari projekthez, berendezés összeszereléséhez vagy testreszabott gyártási követelményekhez,lépjen kapcsolatba velünkmegbeszélni rajzait, műszaki követelményeit, rendelési mennyiségét és szállítási elvárásait. A világosan meghatározott specifikáció az első lépés a megbízható és költséghatékony acélellátási megoldás felé.
-
