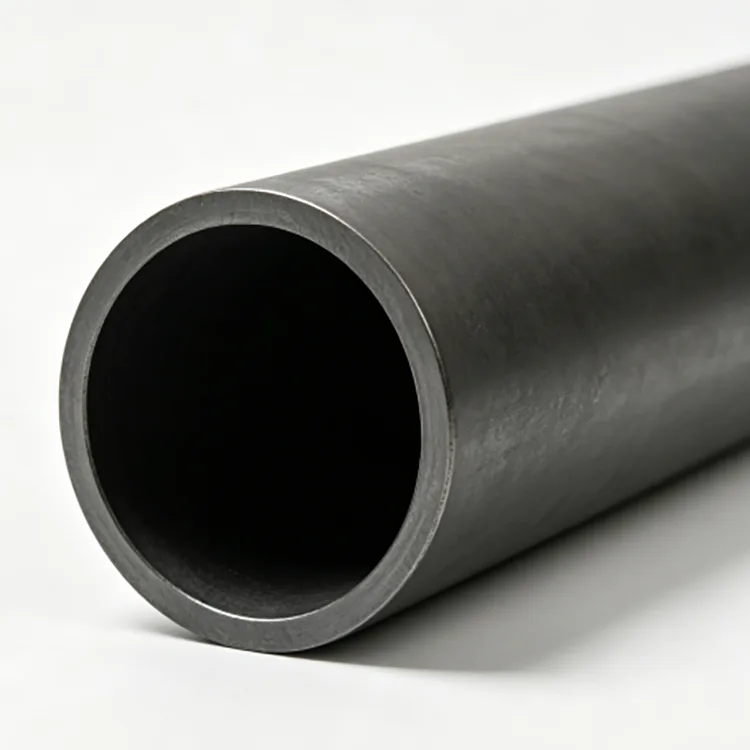

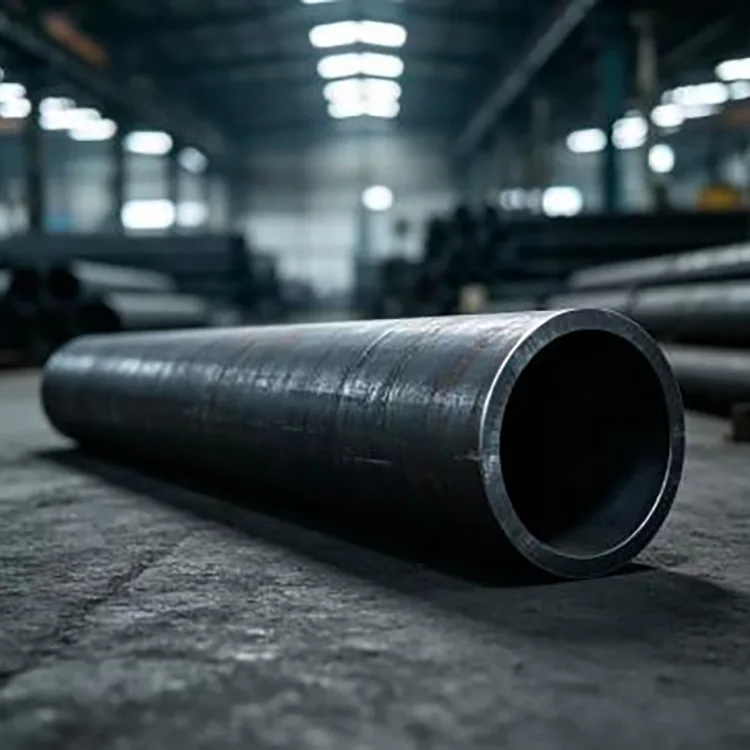

Szénacél varrat nélküli cső csővezetékrendszerekhez

A szénacél varrat nélküli csöveket a csővezetékrendszerekhez tömör acél tuskóból gyártják, nem pedig hosszirányú hegesztett varrással ellátott acélszalagból. A tuskót felmelegítik, átlyukasztják, hogy üreges héjat képezzenek, majd hengerelve vagy hidegen húzzák, hogy elérjék a kívánt átmérőt és falvastagságot.

Csővezetékrendszereknél a varrat nélküli csövek használatának fő oka nem egyszerűen az, hogy „nagyobb szilárdságú”. Felépítése eltávolítja a hegesztett csőben található hosszirányú varratokat, ami fontos szempont lehet bizonyos nagynyomású, magas hőmérsékletű vagy kritikus szolgáltatási alkalmazásoknál.

A kész cső fekete állapotban, pácolva és passziválva, polírozva, rozsdavédő olajjal bevonva vagy egyéb megegyezés szerinti felületvédelemmel kezelve szállítható. A végső specifikációnak a közegen, a hőmérsékleten, a nyomáson, a csatlakozási módon és az alkalmazandó csővezeték szabványon kell alapulnia.

Tervezési tartomány

Anyag

A 20# szénacélt általában általános folyadékszállításra és hagyományos mechanikai alkalmazásokra használják.

A Q235B általános szerkezeti és alátámasztó alkalmazásokhoz alkalmas, ahol a tervezés ezt a minőséget igényli.

A Q345B megfontolható nagyobb szilárdságot igénylő alkalmazásoknál, a vonatkozó csőspecifikációktól függően.

Az A106 Gr.B elterjedt választás a varrat nélküli szénacél csövekhez, amelyeket magas hőmérsékletű szolgáltatásokban használnak. Az ASTM A106/A106M-26 a varrat nélküli szénacél csöveket fedi le a magas hőmérsékletű kiszolgáláshoz, és tartalmazza a mechanikai, hidrosztatikai és roncsolásmentes elektromos vizsgálatra vonatkozó követelményeket.

Az A53 Gr.B egy szélesebb csőspecifikációhoz tartozik, amely mind a varrat nélküli, mind a hegesztett fekete és tűzihorganyzott csövekre vonatkozik, ezért a vevőnek egyértelműen jeleznie kell, hogy a kívánt termék varratmentes. Az ASTM A53/A53M-24 lefedi az NPS 1/8-tól az NPS 26-ig, és tartalmazza a hidrosztatikai és egyéb ellenőrzési követelményeket.

Először válassza a Standardot

A különböző szolgáltatásokhoz különböző szabványok vonatkoznak.

A kínai általános folyadékszállításhoz a GB/T 8163-2018 a jelenlegi szabvány a varrat nélküli acélcsövek folyékony kiszolgálására.

A magas hőmérsékletű kiszolgáláshoz az ASTM A106/A106M kifejezetten varrat nélküli szénacél csövekhez készült, magas hőmérsékletű kiszolgáláshoz.

A kőolaj krakkoláshoz és a kapcsolódó petrolkémiai kemencékhez, hőcserélőkhöz és nyomócsöves alkalmazásokhoz a GB 9948-2013 a kőolaj krakkoláshoz használt varrat nélküli acélcsöveket fedi le.

Éppen ezért a csővezeték-lekérdezésnek meg kell adnia az üzemi közeget és az üzemi hőmérsékletet, nem csak a külső átmérőt és falvastagságot.

Nyomás és hőmérséklet

A szállított termékskála 0,6–32 MPa és -20°C és 450°C közötti hőmérsékletet fed le, de ezeket nem szabad minden csőre egységes besorolásként kezelni.

A megengedett nyomás függ a külső átmérőtől, a falvastagságtól, az acélminőségtől, a tervezési hőmérséklettől, a korróziótűréstől, a kötés konfigurációjától és az irányadó tervezési kódtól.

A hőmérséklet az anyag teljesítményét is befolyásolja. A normál hőmérsékletű vízszolgáltatásra alkalmas cső nem használható automatikusan magas hőmérsékletű gőzhöz pusztán azért, mert a falvastagság azonos.

A magas hőmérsékletű rendszerek esetében ezért vásárlás előtt meg kell erősíteni az anyagszabványt és a tervezési kódot.

Miért varrat nélküli cső?

A hosszanti hegesztés hiánya olyan alkalmazásokban hasznos, ahol a csőfalnak folyamatos testet kell biztosítania a kerület mentén.

Sok közönséges alacsony nyomású rendszernél a hegesztett cső gazdaságosabb lehet.

A varrat nélküli cső akkor válik relevánsabbá, ha a projekt zökkenőmentes specifikációt igényel a nyomás, a hőmérséklet, a szolgáltatás kritikussága vagy az alkalmazandó kód miatt.

Ez a megkülönböztetés a beszerzés szempontjából fontos. A „zökkenőmentes” követelménynek kell lennie a beszerzési specifikációban, ha a mérnöki terv ezt megkívánja, nem pedig a cső megjelenésén alapuló feltételezésnek.

Csővezeték áramlás

Folyadékszállítás esetén a nyomásesést a belső átmérő, a csőhossz, az áramlási sebesség, a folyadék viszkozitása, a szerelvények és a belső felület állapota befolyásolja.

A nagyobb belső átmérő csökkentheti az áramlási sebességet és a súrlódási veszteséget, míg a kisebb átmérő növelheti a szivattyúzási igényt.

Emiatt a csőméretezést a szükséges áramlás és a megengedett nyomásesés alapján kell meghatározni. A falvastagságot ezután külön kell ellenőrizni a nyomás és a mechanikai követelmények szempontjából.

Falvastagság

Nyomásállóságot biztosít, szükség esetén lehetővé teszi a korróziót, hozzájárul a mechanikai merevséghez és befolyásolja a csővezeték külső terhelhetőségét.

A szállított tartomány 1-50 mm, a megfelelő projektmegrendelésekhez SCH nyomássorozat is elérhető.

A vastagabb fal nem automatikusan jobb. Növeli az anyag súlyát, költségét és néha a hegesztési vagy hajlítási követelményeket. A megfelelő vastagságnak a tervezési nyomásból, hőmérsékletből, anyagminőségből és korróziótűrésből kell származnia.

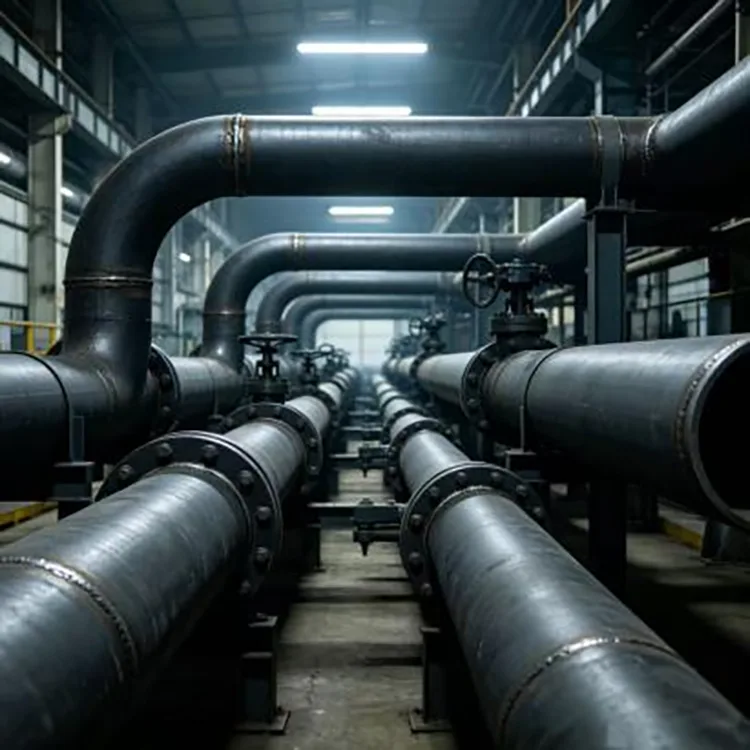

Pipeline alkalmazások

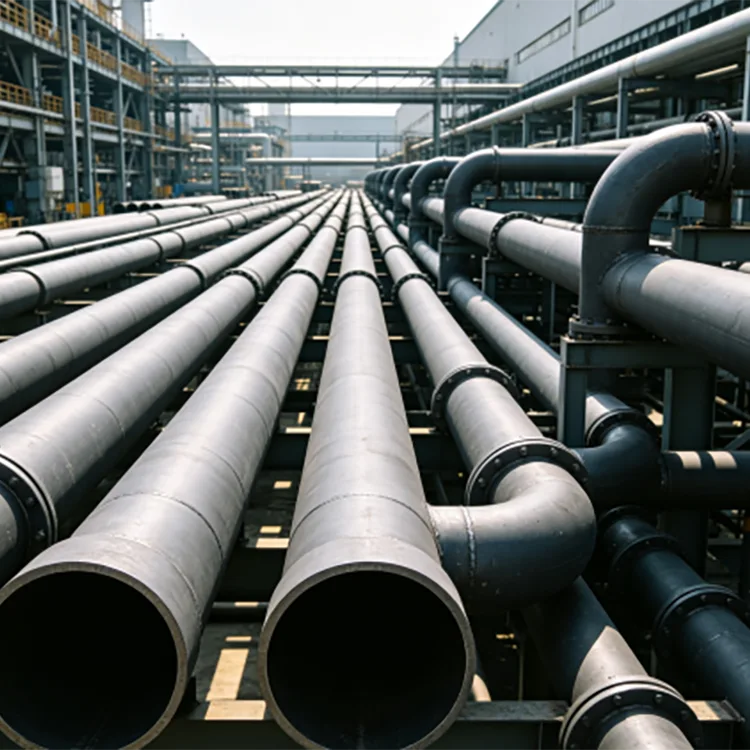

A szénacél varrat nélküli csövet csővezetékrendszerekhez számos ipari rendszerben használják.

Erőművekben olyan kiválasztott gőz-, víz- és segédcsőrendszerekhez használható, ahol az anyag- és hőmérséklet-besorolás megfelelő.

Vegyi üzemekben megfelelő anyagválasztás mellett technológiai csővezetékekre, hőátadó rendszerekre és berendezések csatlakozására használják.

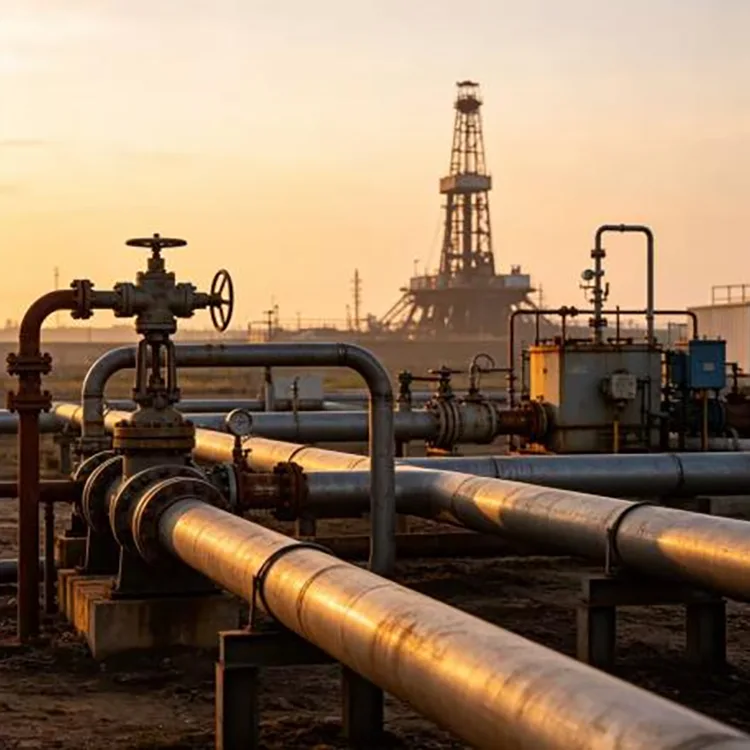

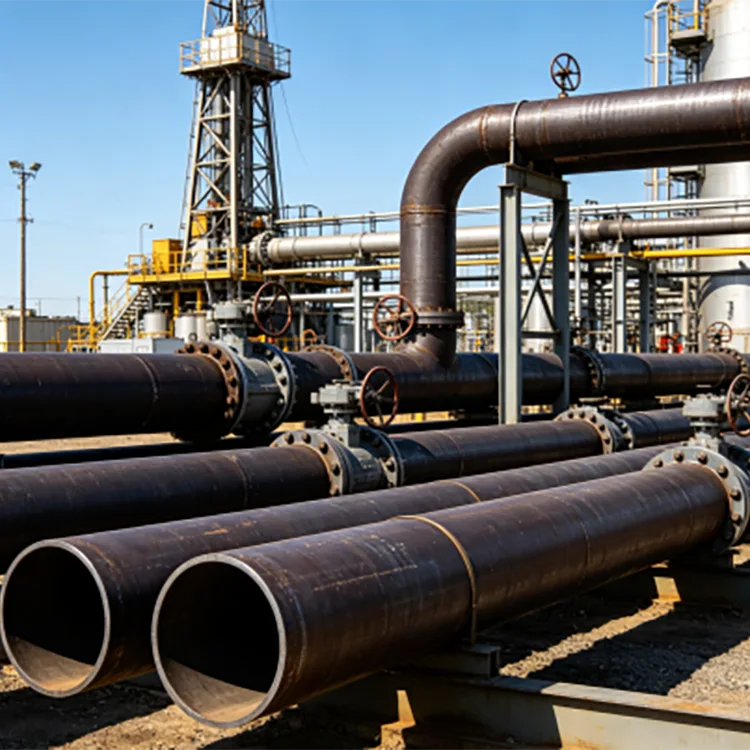

Az olaj- és gázipari létesítményekben a varrat nélküli cső használható kiválasztott nyomás- és technológiai vezetékekben, ahol az előírt minőség és szabvány ezt lehetővé teszi.

Gépészeti berendezésekben hidraulikus csővezetékként, berendezés csővezetékként és nyomástartó csatlakozásként szolgálhat.

Ipari közművekben sűrített levegőhöz, vízhez és egyéb technológiai közegekhez használják a vonatkozó szolgáltatási követelményeknek megfelelően.

Magas hőmérsékletű szolgáltatás

Magas hőmérsékletű csővezetékeknél a csövet a hőmérséklet-igénytől visszafelé kell kiválasztani.

Ha egy vezeték magas hőmérsékletű gőzt vagy más forró folyamatközeget szállít, a vevőnek meg kell erősítenie az anyagminőséget, a tervezési hőmérsékletet, a nyomást, a szigetelés elrendezését és a tágulási engedményt.

Az ASTM A106/A106M-26 kifejezetten a varrat nélküli szénacél csöveket fedi le a magas hőmérsékletű kiszolgáláshoz, és megköveteli, hogy a cső alkalmas legyen az olyan műveletekre, mint a hajlítás, a peremezés és a hegesztés, ha megfelelően előírják.

Egy általános célú folyadékcső nem helyettesíthető a magas hőmérsékletű minőséggel pusztán azért, mert a névleges méret azonos.

Eltemetett csővezetékek

A varrat nélküli acélcsövek használhatók földbe ásott csővezetékrendszerekben, de a fekete acél felület nem nyújt hosszú távú földalatti korrózióvédelmet.

Eltemetett szolgáltatás esetén a külső védelem a projekttervnek megfelelően megfelelő korróziógátló bevonatokat, csomagolórendszereket vagy katódos védelmi intézkedéseket tartalmazhat.

Maga a talaj is jelentős korrózióforrás lehet. A nedvességtartalom, a pH, a sók, a vízelvezetés és a kóboráram viszonyok egyaránt befolyásolják a szükséges védelmet.

Ha a csővezeték belsőleg korrozív közeget hordoz, a belső anyagkompatibilitást is figyelembe kell venni.

Felületi beállítások

A cső többféle felületi körülmény között szállítható.

Fekete: normál, kezeletlen állapot számos gyártási és ipari csővezetéki alkalmazáshoz.

Pácolt és passzivált: akkor hasznos, ha tisztább felületre van szükség.

Polírozott: olyan alkalmazásokhoz választották, ahol a felületkezelésnek meghatározott szerepe van.

Rozsdamegelőző olaj: hasznos tárolási és szállítási védelemhez.

Tűzihorganyzott: alkalmas olyan alkalmazásokhoz, ahol külső légköri korrózióvédelem szükséges.

A végső felületkezelést a közegnek és a szolgáltatási környezetnek megfelelően kell kiválasztani, nem pedig általános korszerűsítésként.

Végek és gyártás

Csővezeték beépítéshez a csővégek a csatlakozási mód szerint elkészíthetők.

A sima végek bizonyos hegesztett csatlakozásokhoz alkalmasak.

A ferde végek tompahegesztésre előkészíthetők.

Kisebb átmérőjű alkalmazásokhoz menetes végek is elrendezhetők.

A rögzített hosszúságú vágás csökkentheti a terepi gyártást is, amikor a csővezeték rajza már befejeződött.

Ahol a csövet nyomórendszerbe hegesztik, a vég előkészítésének követnie kell a projekt hegesztési eljárását és a kötés kialakítását.

Ellenőrzés

Nyomócső esetén a megjelenés ellenőrzése önmagában nem elegendő.

Az ellenőrzési terv tartalmazhat anyagellenőrzést, méretmérést, szemrevételezést, hidrosztatikai vizsgálatot és megfelelő roncsolásmentes vizsgálatot a kiválasztott szabvány szerint.

Az ASTM A106/A106M-26 hatálya alá tartozik a szakító, hajlítás, lapítás, hidrosztatikus és roncsolásmentes elektromos vizsgálati követelmények.

Az ASTM A53/A53M-24 az adott specifikáció hatálya alá tartozó csövek feszítésére, hajlítására, lapítására, hidrosztatikus és roncsolásmentes elektromos vizsgálatára vonatkozó rendelkezéseket is tartalmaz.

Projektrendelés esetén a vevőnek a gyártás előtt kell meghatároznia a szükséges teszteket, ahelyett, hogy a szállítás után próbálná meg hozzáadni azokat.

Minőségellenőrzés

Az anyagot a bejövő acéltól a kész csővizsgálatig ellenőrzik.

A kémiai összetételt és az anyagazonosságot a megadott minőség szerint ellenőrzik. Az átmérőt, a falvastagságot, a hosszt és az egyenességet a késztermék ellenőrzése során ellenőrzik.

Kritikus megrendeléseknél a kiegészítő ellenőrzés tartalmazhat hidrosztatikus vizsgálatot és roncsolásmentes vizsgálatot a kiválasztott szabvány szerint.

Az anyagtanúsítványoknak meg kell egyeznie a tényleges gyártási tétellel. Ha a projekt független ellenőrzést igényel, a szállítás előtt harmadik fél általi ellenőrzés is megoldható.

Csőválasztás alkalmazás szerint

Ezek beszerzési irányok, nem pedig helyettesítik a csővezeték-tervezést.

Gyártási útvonal

A varrat nélküli csőgyártási útvonal egy tömör tuskóval kezdődik.

Acél tuskó → újramelegítés → rotációs átszúrás → meleghengerlés / méretezés → szükség esetén hőkezelés → egyengetés → vágás → ellenőrzés → kikészítés → csomagolás

Egyes méreteknél és specifikációknál a melegmegmunkálási szakasz után hideghúzás vagy hideghengerlés is használható a szűkebb méretek és felületi követelmények elérése érdekében.

A tényleges gyártási útvonal a cső méretétől, minőségétől és a megrendelt szabványtól függ.

Miért válassz minket?

A Tianjin Daqiuzhuang acélellátó hálózat támogatja a beszerzést, az ellenőrzést, a darabolást, a csőfeldolgozást és a logisztikát projektmegrendelésekhez.

Az elérhető kínálat 21-630 mm külső átmérőt és 1-50 mm falvastagságot fed le, 6 m és 12 m szabványos hosszokkal és egyedi hosszúságokkal a projekt követelményei szerint.

Az anyagok a kívánt szolgáltatás köré helyezhetők el, beleértve a 20#, Q235B, Q345B, A106 Gr.B és A53 Gr.B, ahol a kiválasztott szabvány megengedi a minőséget.

Csővezeték-projektek esetén a megrendelés tartalmazhat vágást, levágást, felület-előkészítést és egyéb egyeztetett feldolgozást a szállítás előtt.

Anyagtanúsítványok és ellenőrzési jegyzőkönyvek a beszerzési követelményeknek megfelelően szállíthatók, a független ellenőrzést igénylő projekteknél harmadik fél általi ellenőrzés is elérhető.

Export megrendeléseknél a csőkötegelés, nedvességtudatos védelem, konténerek rakodása és dokumentálása koordinálható a Tiencsin logisztikai hálózaton keresztül.

Beszerzési információk

A hasznos lekérdezésnek tartalmaznia kell a csővezeték közegét, a tervezési nyomást, a tervezési hőmérsékletet, a cső szabványát, az acélminőséget, a külső átmérőt, a falvastagságot, a hosszt és a mennyiséget.

Például:

GB/T 8163 / 20# / varrat nélküli / 114,3 × 8 mm / 6 m / vízvezeték / 100 MT

Magas hőmérsékletű szolgáltatáshoz:

ASTM A106 Gr.B / varrat nélküli / 8 hüvelykes / SCH40 / 12 m / magas hőmérsékletű folyamatsor

Ez az információ lehetővé teszi a szállító számára, hogy azonosítsa a megfelelő terméket, ahelyett, hogy csak átmérővel egyeztetné a megrendelést.

GYIK

Q1. Miért használjunk varrat nélküli csövet a hegesztett cső helyett?

A varrat nélküli csőnek nincs hosszanti hegesztési varratja, és számos nyomás-, hőmérséklet- és kritikus szolgáltatási alkalmazáshoz használható. Az, hogy szükséges-e, a projekt kódjától és a működési feltételektől függ.

Q2. Milyen anyagok állnak rendelkezésre?

A szállított termékcsalád a 20#, Q235B, Q345B, A106 Gr.B és A53 Gr.B típusokat tartalmazza, a vonatkozó termékszabványtól függően.

Q3. Használható a cső magas hőmérsékletű gőzhöz?

Igen, ha a kiválasztott anyag és szabvány megfelel a tervezési hőmérsékletnek és nyomásnak. Az ASTM A106 kifejezetten varrat nélküli szénacél csövekhez készült, magas hőmérsékletű kiszolgáláshoz.

Q4. Mekkora a maximális üzemi nyomás?

A szállított termék referenciatartomány eléri a 32 MPa-t, de a megengedett üzemi nyomást a tényleges átmérőre, falvastagságra, anyagra, hőmérsékletre és tervezési kódra kell számítani.

Q5. Milyen hőmérsékleti tartományt bír el a cső?

A mellékelt referencia tartomány -20°C és 450°C között van. Ez nem egy univerzális minősítés minden fokozatra és méretre; a vonatkozó anyagszabvány és tervezési kód határozza meg a tényleges megengedhető üzemi hőmérsékletet.

Q6. Használható a cső a föld alatt?

Igen, de a kezeletlen szénacélnak általában megfelelő külső korrózióvédelmet kell kapnia az eltemetett használathoz. A korróziós tervezésnél figyelembe kell venni a talajkémiai és nedvességviszonyokat.

Q7. Tudsz adni SCH40-et vagy más nyomófalvastagságot?

Igen. Nyomástartó sorozatú falvastagságok, mint például az SCH40, szállíthatók, ha kompatibilisek a kiválasztott csőmérettel és szabvánnyal.

Q8. Vágható és ferde cső?

Igen. A fix hosszúságú vágás és végferdítés a csővezeték-rajzok és a hegesztési követelmények szerint rendezhető.

Q9. Használható Q235B az A106 Gr.B helyett?

Nem automatikus helyettesítésként. A minőségek különböző specifikációkhoz tartoznak és eltérő követelményeket támasztanak. A csőnek meg kell felelnie a csővezeték tervében meghatározott szabványnak.

Q10. Milyen szabványt használnak a szokásos folyadékszállító varrat nélküli csövekhez Kínában?

A GB/T 8163-2018 a jelenlegi kínai szabvány a varrat nélküli acélcsövek folyékony kiszolgálására.

Q11. Az A53 Gr.B varrat nélküli csőminőség?

Az A53/A53M a varrat nélküli és a hegesztett csöveket is lefedi. Ha varrat nélküli csőre van szükség, a megrendelésben kifejezetten meg kell adni a varrat nélküli terméket.

Q12. Milyen ellenőrzési dokumentumokat lehet benyújtani?

Anyagtanúsítványok, méretvizsgálati jegyzőkönyvek és egyeztetett vizsgálati jegyzőkönyvek szállíthatók. A hidrosztatikus tesztelés, a roncsolásmentes tesztelés és a harmadik fél által végzett ellenőrzés a projekt specifikációi szerint megoldható.
