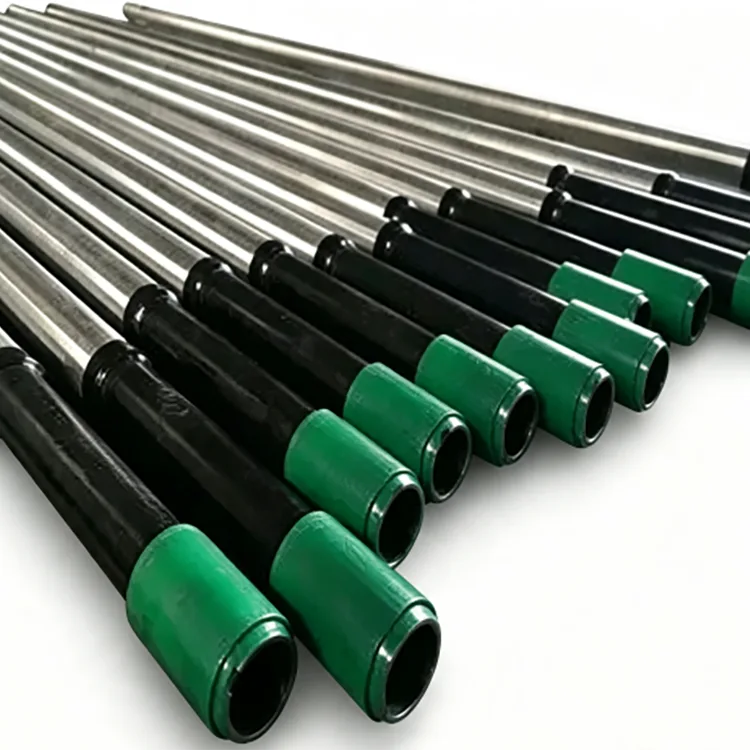

Olajmező varrat nélküli házcső

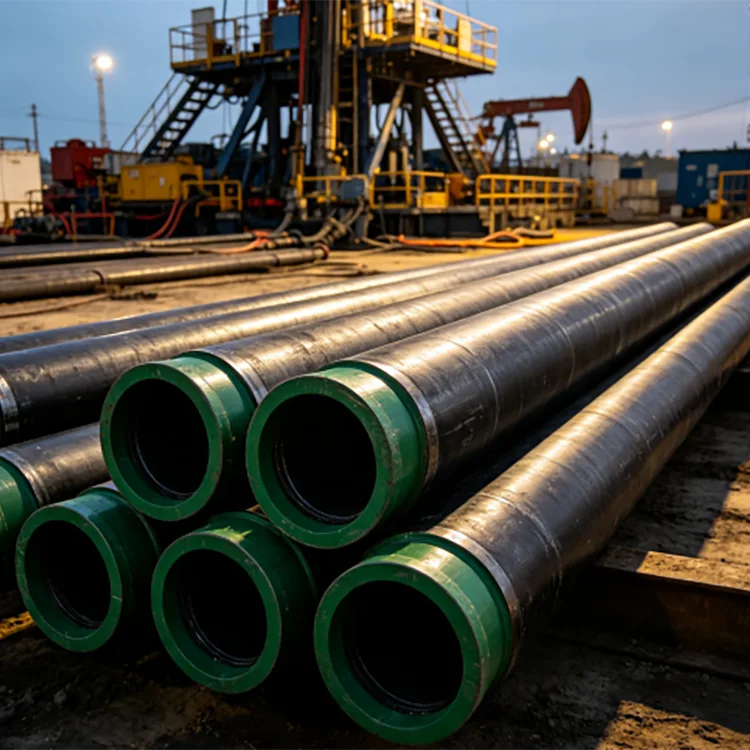

Az olajmező varrat nélküli köpenycsöve a fúrt kútba kerül beépítésre, majd a helyére cementezve. Ellentétben a csővel, amelyet általában a burkolat belsejében helyeznek el a termelt folyadékok szállítására, a burkolat a kút szerkezetének része marad, és ki kell bírnia a formáció nyomásából, a cementálásból, a fúrásból és a gyártási műveletekből származó terheléseket.

Az olajmező rendeléseknél a minőséget, a külső átmérőt, a falvastagságot, a csatlakozást, a hosszt és az ellenőrzési követelményeket együtt kell megadni. A burkolat teljesítményét nem lehet pusztán az acélminőség alapján megítélni.

Szabványok és előírások

Az API 5CT az olaj- és gázkutakban használt burkolatok és csövek fő nemzetközi specifikációja. Az API 5CT legújabb kiadása a 11. kiadás, egy kiegészítéssel 2025-ben.

A kínai projektek esetében a GB/T 19830-2023 a jelenlegi nemzeti szabvány az olaj- és gázkutak burkolataként vagy csőként használt acélcsövekre. 2024. március 1-jén lépett hatályba, és felváltotta a GB/T 19830-2017.

A tényleges burkolatméretet és teljesítménybesorolást a kútprogramból, a burkolat kialakításából és az alkalmazandó szabványból kell kiválasztani, nem pedig pusztán a kútmélység alapján.

Acélminőség kiválasztása

A J55-öt és a K55-öt általában olyan hagyományos burkolati alkalmazásokhoz használják, ahol a kútviszonyok nem igényelnek nagyobb szilárdságú minőséget. A K55 magasabb meghatározott folyáshatárt biztosít, mint a J55, és akkor választható, ha a kialakítás megköveteli.

Az N80-at ott használják, ahol nagyobb szilárdság szükséges a hagyományos édesipari kutakhoz. Az N80-at nem szabad úgy tekinteni, mint amely automatikusan alkalmas savanyú szolgáltatási körülményekre.

Az L80-at széles körben használják ott, ahol szabályozott keménységű és savanyú-szolgáltatási követelmények vannak meghatározva. A pontos L80 besorolást és minősítési követelményeket a vásárlási specifikációból kell visszaigazolni.

A P110 nagyobb szilárdságot biztosít az igényes burkolat-kialakításokhoz, beleértve a mélyebb vagy nagyobb terhelésű kutakat, ahol a kialakítás nagyobb szilárdságot igényel.

A Q125-öt nagy szilárdságú burkolatú alkalmazásokhoz használják. Nem egyszerűen helyettesíti a P110-et minden kútban; az összeomlást, a felszakadást, az axiális terhelést, a hőmérsékletet és a csatlakozási teljesítményt még ellenőrizni kell.

Az olajmező varrat nélküli burkolatú cső kiválasztása a kút tervezésével kezdődik

Egy praktikus házválasztási sorrend a következő:

Kútmélység és terhelés → képződési nyomás → korróziós körülmények → burkolat mérete → falvastagság → acélminőség → csatlakozás típusa → hossz és ellenőrzési követelmények.

A mélyebb kúthoz nem szükséges automatikusan a legmagasabb acélminőség. A fúrási, cementezési és gyártási körülmények között ellenőrizni kell a burkolat zsinórját összeomlás, repedés és axiális terhelés szempontjából.

Korrózió és savanyú-szolgáltatás kiválasztása

A H2S-t tartalmazó kutak esetében az anyagválasztás különös figyelmet igényel a szulfidfeszültség-repedésekkel szembeni ellenállás és a keménység szabályozása. A szabványos, nagy szilárdságú minőséget nem szabad továbbfejleszteni vagy lecserélni anélkül, hogy ellenőriznénk, hogy alkalmas-e a meghatározott savanyú szolgáltatási környezetre.

CO₂, klorid és egyéb korrozív körülmények esetén a kiválasztás korrózióálló ötvözetekre vagy egyéb intézkedésekre is szükség lehet a hagyományos burkolatminőségek mellett. A tényleges hőmérsékletet, nyomást, a folyadék összetételét és a víz kémiáját a műszaki specifikációnak tartalmaznia kell.

Szálkapcsolatok

A csatlakozás az Oilfield varrat nélküli burkolatú csőrendszer része, nem csak egy végkidolgozási lehetőség.

Az STC-t általában a rövid menetes és tengelykapcsolós alkalmazásokhoz társítják, ahol a kút körülményei és kialakítása lehetővé teszi a hagyományos csatlakozást.

Az LTC hosszabb menetes csatlakozást biztosít, és a hagyományos burkolati alkalmazások szélesebb körében használják.

A BTC támasztó menetprofilt használ, és széles körben használják ott, ahol nagyobb csatlakozási teherbírásra van szükség.

Vízszintes kutakhoz, nagynyomású gázkutakhoz, nagy elmozdulású kutakhoz és más igényes alkalmazásokhoz prémium csatlakozások határozhatók meg a jobb tömítés és mechanikai teljesítmény érdekében. A VAM, FOX és egyéb szabadalmaztatott csatlakozásokat csak az ügyfél által meghatározott csatlakozási tervnek vagy licenckövetelménynek megfelelően szabad biztosítani.

Hosszúság kiválasztása

A burkolatot általában API-tartományban szállítják:

A pontos tartományra és hosszra vonatkozó követelményeknek követniük kell a vonatkozó API 5CT táblázatokat és a vásárlási specifikációt. A hosszú kötések csökkenthetik a csatlakozások számát a burkolatban, de a szállítási és kezelési követelményeket is figyelembe kell venni.

Tipikus olajmező alkalmazások

Felületi és köztes burkolat

A felső fúrás alátámasztására, a képződmények elkülönítésére és a későbbi fúrási szakaszok alapozására szolgál.

Gyártási burkolat

A gyártási intervallumon keresztül beépítve és a végső kútszerkezet részeként használják.

Mély és nagynyomású kutak

Nagyobb szilárdságú minőségek és megfelelő falvastagságok választhatók ott, ahol nagyobb az összeomlás, repedés és axiális terhelés.

Vízszintes és palakutak

A burkolat kiválasztásánál a hagyományos házkialakításon kívül figyelembe kell venni a hajlítást, a nyomatékot, a húzóerőt, a csatlakozási teljesítményt és a hidraulikus törési terhelést.

Gyártás és ellenőrzés

A varrat nélküli burkolatot acél tuskóból állítják elő meleghengerlési vagy lyukasztási eljárásokkal, majd ezt követi a kikészítés, a méretellenőrzés és a menetmegmunkálás a megadott szabvány szerint.

Az ellenőrzés kiterjedhet a kémiai összetételre, a szakítószilárdságra, a keménységre, ahol alkalmazható, a méretellenőrzésre, az elsodródás vizsgálatára, a hidrosztatikai vizsgálatra és a roncsolásmentes vizsgálatra, ahogy azt a vonatkozó specifikáció és beszerzési megrendelés előírja.

A menetméretek és a idomok azért is fontosak, mert a csatlakozási teljesítmény a pontos megmunkálástól, méréstől és tengelykapcsoló illeszkedéstől függ.

Ellátás és feldolgozás

A kívánt acélminőségnek, külső átmérőnek, falvastagságnak, menettípusnak és hossznak megfelelő burkolatot tudunk szállítani. Menetes és csatolt termékek a megadott csatlakozásnak megfelelően készíthetők.

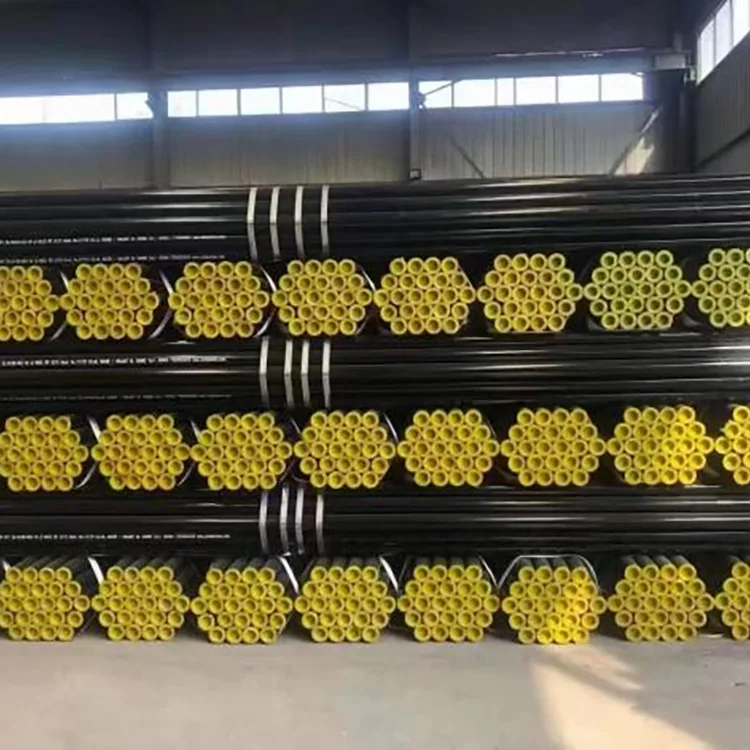

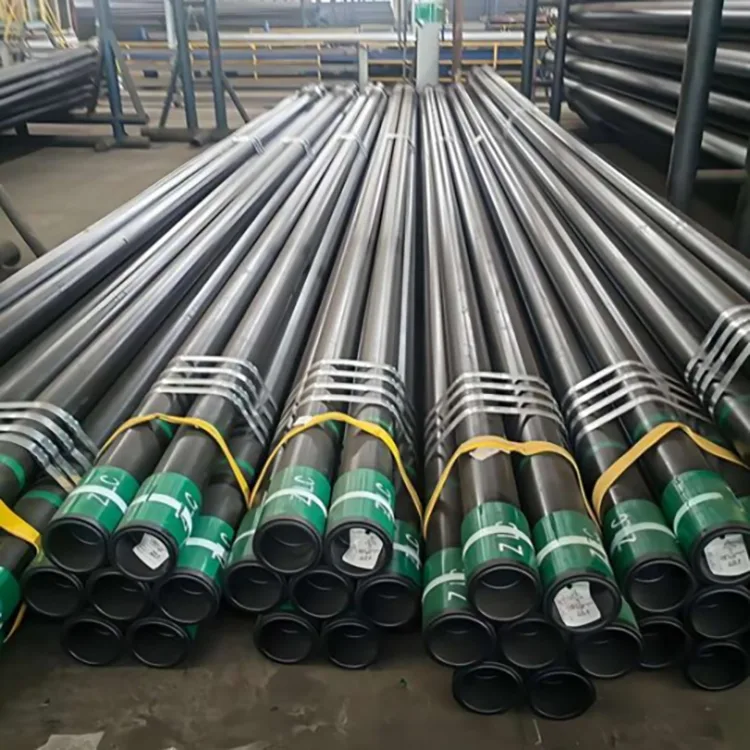

Export rendeléseknél a burkolat kötegelhető és becsomagolható konténeres vagy ömlesztett szállításhoz, szükség esetén menetvédőkkel és végvédőkkel.

A projektmegrendelések tartalmazhatnak ellenőrzési dokumentumokat és harmadik féltől származó ellenőrzési megállapodásokat is, mint például az SGS, a BV vagy a TÜV az ügyfél igényei szerint.

GYIK

1. kérdés: Az olajmezők burkolata varratmentes?

Az API 5CT varrat nélküli és elektromosan hegesztett burkolatú termékeket egyaránt tartalmaz. Ha a projekt kifejezetten varrat nélküli burkolatot igényel, a beszerzési specifikációban egyértelműen fel kell tüntetni a gyártás típusát.

2. kérdés: Melyik szabványt használjam az olajmező varrat nélküli házas csövéhez?

Az API 5CT-t széles körben használják nemzetközi olaj- és gázprojektekben. A kínai nemzeti szabványú projektek esetében a GB/T 19830-2023 a jelenlegi szabvány, amely a burkolathoz vagy csövekhez használt acélcsövekre vonatkozik.

3. kérdés: Hogyan válasszam ki a J55-öt, az N80-at, az L80-at, a P110-et vagy a Q125-öt?

A választás a burkolat tervezési terhelésétől és a szolgáltatási környezettől függ. A J55 és a K55 általános a hagyományos alkalmazásokhoz; Az N80 és a P110 nagyobb szilárdságot biztosít; Az L80-at általában ott adják meg, ahol a szolgáltatási követelmények érvényesek; A Q125-öt nagyobb szilárdságú alkalmazásokhoz használják. A végső kiválasztásnak a kút kialakításán és az alkalmazandó specifikáción kell alapulnia.

4. kérdés: Az N80 vagy a P110 használható savanyú kutakban?

A H₂S szolgáltatáshoz ne csak erősség alapján válassza ki a burkolatot. A savanyú kiszolgálásra való alkalmasság a minőségtől, a keménységtől, az anyagállapottól és a környezeti követelményektől függ. A burkolatot a vonatkozó savanyú-szolgáltatási követelményeknek megfelelően kell meghatározni.

K5: Mi a különbség a burkolat, a cső és a fúrócső között?

A burkolatot felszerelik és ragasztják a fúrólyuk alátámasztására és szigetelésére. A burkolat belsejében csövet helyeznek el a termelt folyadékok szállítására. A fúrócsövet a fúrás során használják, és a fúrási művelet után eltávolítják.

6. kérdés: Elláthatja a burkolatot menetekkel és csatlakozókkal?

Igen. A burkolat meghatározott API menettípusokkal vagy projektspecifikus prémium csatlakozásokkal szállítható, tengelykapcsolókkal, menetvédőkkel és a szükséges ellenőrzési dokumentációval együtt.
