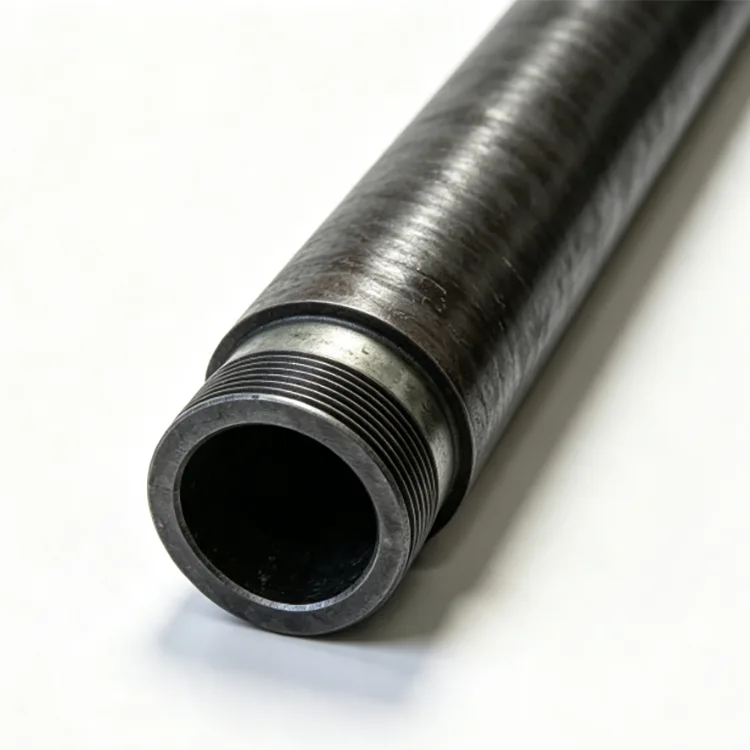

Varrat nélküli olajcsövek olajmezőkhöz

A Seamless Oil Tubing for Oilfield az a cső, amelyen keresztül a keletkezett folyadékok a felszínre jutnak, vagy a befecskendezett folyadékok belépnek a formációba. Kiválasztása ezért szorosan összefügg a belső nyomással, a folyadék összetételével, a hőmérséklettel, a kútmélységgel, az ismételt átdolgozási műveletekkel és a csatlakozási teljesítménnyel.

A burkolattal ellentétben a csöveket általában nem rögzítik tartósan a kútba. Kivehető zsinórt képez a burkolaton belül, és kihúzható karbantartási, stimulációs vagy munkavégzés közben.

Szabványok és főbb előírások

Az API Spec 5CT lefedi a burkolatot és a csöveket, beleértve a csőméreteket, falvastagságokat, acélminőségeket és végkidolgozásokat. Az API 5CT jelenlegi 11. kiadása további kiegészítéseket és hibákat tartalmaz, beleértve a 2026. júniusi Errata 3-at.

A kínai projektek esetében a GB/T 19830-2023 a jelenlegi szabvány az olaj- és gázkutakban burkolatként vagy csőként használt acélcsövekre.

Az API 5CT jelenleg felsorolja a H40, J55, K55, N80, L80, C90, T95, P110 és Q125 minőségeket, valamint olyan csőcsatlakozásokat, mint a nem felcsavart cső (NU), a külső felcsavart cső (EU) és az integrált csatlakozási cső (IJ).

Évfolyam kiválasztása

A H40 bizonyos kis terhelésű, sekély kutas alkalmazásokhoz használható, ahol kisebb szilárdsága is elegendő.

A J55-öt és a K55-öt általában a hagyományos kutakhoz írják elő. Gyakran ott választják ki őket, ahol a kút nem igényel nagyobb szilárdságú osztályt.

Az N80 magasabb szilárdsági szintet biztosít az igényesebb hagyományos szolgáltatásokhoz, de a magasabb minőség nem teszi automatikusan alkalmassá savanyú környezetben.

Az L80-at általában ott választják, ahol szabályozott anyagtulajdonságokat és savanyú-szolgáltatási követelményeket határoznak meg. A pontos L80 típust a megrendelésben kell feltüntetni.

A P110-et ott használják, ahol nagyobb szilárdságra van szükség, beleértve a mély kutak és az igényes termelési vagy stimulációs körülményeket.

A C90 és a T95 választható nagyobb szilárdságú alkalmazásokhoz, ahol a kút kialakítása megköveteli a megfelelő savanyú-szolgáltatási teljesítményt is.

Az acélminőséget a tényleges kúttervezés alapján kell kiválasztani, nem pedig egyedül a mélységet döntő tényezőként használni.

Olajcsövek kiválasztása kút állapota szerint

Hagyományos sekély vagy közepes mélységű édeskút esetén a J55 vagy K55 praktikus egyensúlyt biztosíthat az erő és a költség között.

Amikor a kútmélység, az axiális terhelés, a nyomás vagy a stimulációs terhelés nő, az N80 vagy P110 a burkolat és a cső kialakítása szerint jöhet szóba.

A H₂S-tartalmú kutak esetében a csöveket kifejezetten a savanyú üzemi körülményekhez kell kiválasztani. A minőség, a keménység, a hőkezelés és a környezeti követelmények mind számítanak. Az API 5CT speciális követelményeket tartalmaz az igényes szolgáltatásban használt több fokozatra vonatkozóan; ezért pusztán egy nagy szilárdságú minőség kiválasztása nem megfelelő savanyú-szolgáltatási minősítés.

A CO₂-ban és kloridban gazdag környezetekben korrózióálló csövek, például L80 13Cr, megfontolható, ha a kút folyadékkörülményei ezt megkövetelik. Az API külön specifikációt is tart fenn a burkolatként és csőként használt, korrózióálló ötvözetből készült varrat nélküli termékekre.

Szál csatlakozás

A csőcsatlakozás befolyásolja a terhelés átvitelét, a tömítést és az ismételt futási és húzási műveletek ellenálló képességét.

Az NU nem felcsavart csővégek felhajtás nélküli csővéggel rendelkeznek, és általában olyan hagyományos kutaknál használják, ahol a csatlakozási teljesítménye megfelelő.

Az EU külső felcsavart cső megnöveli a csatlakozási szakaszt, és általában akkor választják ki, ha nagyobb szakítóképességre van szükség.

A prémium csatlakozásokat akkor használják, ha a kút fokozott gáztömítést, nagyobb ellenállást igényel az ismételt terhelésekkel szemben vagy nagyobb nyomás- és hőmérsékletteljesítményt igényel. A pontos kapcsolatot a projektnek kell megadnia ahelyett, hogy egy védett kapcsolatnevet használjon általános termékleírásként.

Gyártási folyamat

Egy tipikus varrat nélküli olajcsöves olajmező gyártási útvonala magában foglalja az acél tuskó előkészítését, melegítését, átszúrását, meleghengerlést, méretezést, hűtést, egyengetést, vágást, szükség esetén hőkezelést, menetmegmunkálást és végső ellenőrzést.

A menet megmunkálása különösen fontos, mert a csöveket a szervizelés során többször összeállítják és kitörik. Ezért a menetméreteknek, a tengelykapcsoló illeszkedésének, a végállapotnak és a méretnek meg kell felelnie a megadott szabványnak.

Ellenőrzés és minőségellenőrzés

Az ellenőrzési követelmények a minőségtől, a termékleírástól és a beszerzési rendeléstől függenek. Tartalmazhatják a kémiai összetételt, a szakítószilárdságokat, a keménységet, a méretvizsgálatot, az elsodródást, a hidrosztatikai vizsgálatot és a roncsolásmentes vizsgálatot.

A menetes csöveknél a menetellenőrzés és a mérőműszer ellenőrzése is fontos. Az ellenőrzési jegyzőkönyvek és a harmadik fél által végzett ellenőrzés a projekt követelményeinek megfelelően rendezhető.

Csövek vs. burkolat

A csövet és a burkolatot ugyanabban a kútban használják, de különböző feladatokat látnak el.

A burkolat biztosítja a furat alátámasztását és a formáció szigetelését, és általában a helyére van ragasztva. A cső belsejében van elhelyezve a cső, amely biztosítja az előállított vagy befecskendezett folyadékok áramlási útvonalát. A csövek a munkavégzési műveletek során kinyerhetők.

Mivel külső átmérőjük, terhelésük, csatlakozásuk és tervezési funkciójuk eltérő, a burkolat és a csövek nem cserélhetők fel.

Tipikus alkalmazások

Olajtermelő kutak

Nyersolaj és kapcsolódó gáz szállítására szolgál a termelési zónából a felszín felé.

Gázkutak

A nyomás, a hőmérséklet, a gázösszetétel és a csatlakozások tömítési követelményeinek figyelembevételével választották ki.

Vízbefecskendező kutak

Injekciós húrokhoz használják, ahol a cső anyagának és csatlakozásának meg kell felelnie a befecskendezett víz minőségének és működési feltételeinek.

Stimulációs és munkavégzési műveletek

A cső kiválasztásánál figyelembe kell venni az ismételt futást, húzást, nyomásciklust és stimulációs terhelést.

Vízszintes és mély kutak

Nagyobb figyelmet igényel az axiális terhelés, a kihajlás, a légellenállás, a csatlakozási teljesítmény és a nyomásviszonyok.

Hossz és szállítás

Az API-tartomány hossza a burkolat- és csőprogram szerint választható ki. Az R2-t széles körben használják a szabványos csőrendelésekhez, míg a hosszabb R3-as csatlakozások is megfontolhatók, ha a kút kialakítása és kezelési feltételei ezt lehetővé teszik.

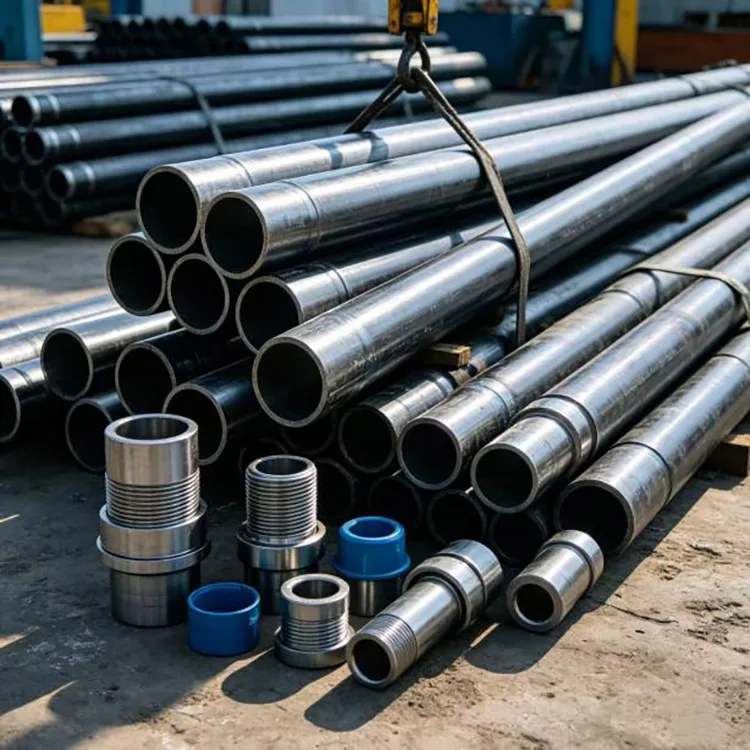

A csövek sima véggel vagy menettel is szállíthatók, és a megadott csatlakozásnak megfelelően csatlakoztathatók. Szállításhoz és tároláshoz menetvédők és megfelelő kötegek állnak rendelkezésre.

Beszerzési információk

Árajánlathoz adja meg a cső szabványát, minőségét, névleges külső átmérőjét, falvastagságát vagy súlymegjelölését, csatlakozási típusát, hossztartományát, mennyiségét és szolgáltatási feltételeit.

Savanyú vagy korrozív kutak esetén adja meg a H₂S, CO₂, klorid, hőmérséklet és nyomás adatait is, ahol elérhető. Ez lehetővé teszi az anyag és a csatlakozás összehasonlítását a tényleges működési környezettel, ahelyett, hogy pusztán a mélység alapján választana ki.

GYIK

1. kérdés: Mi a fő különbség az olajmező varrat nélküli olajcsöve és a burkolat között?

A burkolat a külső furattartó és a formáció-szigetelő cső, amely általában a helyére van cementálva. A csövek a burkolat belsejébe vannak beépítve, és szállítják a termelt vagy befecskendezett folyadékokat. A csövek a munkavégzés során kihúzhatók.

2. kérdés: A varrat nélküli cső az egyetlen megengedett típus az olajkutakhoz?

Az API 5CT mind a varrat nélküli, mind az elektromosan hegesztett házra vagy csőre vonatkozik. Ha varrat nélküli csőre van szükség, a vásárlási specifikációban egyértelműen fel kell tüntetni a gyártás típusát.

3. kérdés: Hogyan választhatok NU és EU csövek között?

Az NU csőnek nincs felborulása a csatlakozása, és általában olyan hagyományos alkalmazásokhoz használják, ahol a csatlakozási kapacitás megfelelő. Az EU-csövek külsőleg felcsavart véggel rendelkeznek, és nagyobb csatlakozási részt biztosítanak a nagyobb szakítóképességet igénylő alkalmazásokhoz. Az API 5CT felismeri az NU és EU csőcsatlakozásokat is.

4. kérdés: Használható a P110 cső savanyú kútban?

A savanyú-szolgáltatás alkalmasságát ne pusztán az erő alapján határozza meg. A H₂S szolgáltatás megköveteli a megadott minőség, hőkezelés, keménység és környezeti feltételek ellenőrzését. A csöveket az érvényes beszerzési követelményeknek megfelelően kell megrendelni.

5. kérdés: Milyen információk szükségesek a varrat nélküli olajcsövek kiválasztásához olajmezőhöz?

Az alapinformációk közé tartozik a cső mérete, falvastagsága vagy tömege, acélminőség, csatlakozás, hossz és mennyiség. A megfelelő műszaki kiválasztásához a kút mélységét, nyomását, hőmérsékletét és folyadékösszetételét is biztosítani kell.

6. kérdés: Lehet-e szállítani a csöveket menetesen és csatlakoztatva?

Igen. A csövek meghatározott API-csatlakozásokkal, például NU, EU vagy IJ, valamint projektspecifikus prémium csatlakozásokkal szállíthatók, ahol alkalmazható.
