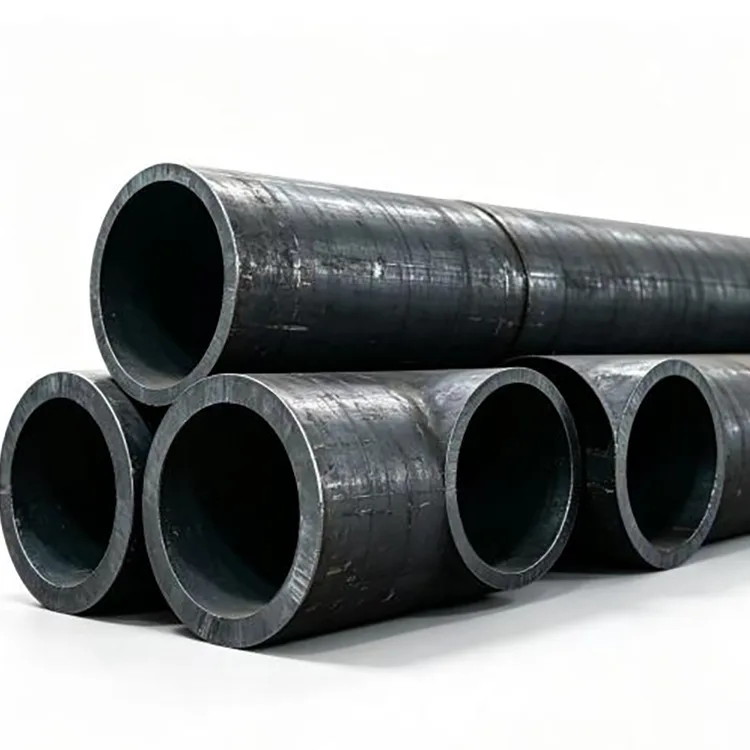

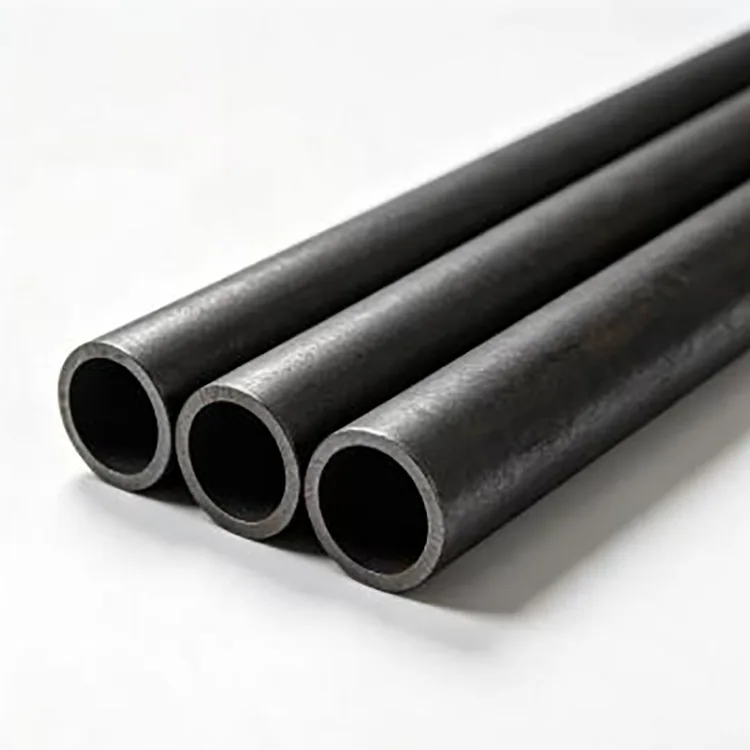

Varrat nélküli szénacél szerkezeti cső

A varrat nélküli szénacél szerkezeti csövet úgy állítják elő, hogy egy acél tuskót varratmentes szakaszba szúrnak és hengerelnek, hosszanti hegesztési varrat nélkül. A melegen hengerelt csöveket általában nagyobb átmérőjű és nehezebb falakhoz használják, míg a hidegen húzott csöveket akkor választják, ha kisebb mérettűrésekre és simább felületre van szükség a megmunkáláshoz.

Ez a termék szerkezeti és mechanikai alkalmazásokra készült a vonatkozó specifikáció szerint. A vizet, olajat, gázt, gőzt vagy más nyomás alatt álló folyadékot szállító csővezetékeknél a szerkezeti cső használata helyett egy folyadékvezetéket, például GB/T 8163-at kell megadni, pusztán azért, mert a méretek hasonlóak.

Műszaki adatok

Az ASTM, EN és JIS specifikációkat is meg lehet vitatni a projekt követelményei szerint.

Anyaglehetőségek

A 20# általános választás általános szerkezeti és mechanikai alkalmazásokhoz, ahol jó megmunkálhatóság és hegeszthetőség szükséges.

A 45# nagyobb szilárdságú és keményebb, és főleg tengelyekhez, hüvelyekhez, perselyekhez és más megmunkált mechanikai alkatrészekhez használják.

A Q355B (16Mn) nagyobb szerkezeti szilárdságot igénylő alkalmazásokhoz, például nehézgépekhez, mérnöki szerkezetekhez és tartóelemekhez alkalmas.

A 27SiMn-t és a 40Cr-t olyan mechanikai alkatrészekhez választják, amelyek nagyobb szilárdságot és fajlagos teljesítményt igényelnek a további feldolgozás során.

Az anyagot a terhelés, a megmunkálási folyamat, a munkakörnyezet és a végső alkatrészek követelményei szerint kell kiválasztani, nem pedig egyszerűen a legnagyobb szilárdságú osztályt választani.

Hot Rolled vs. Cold Drawn

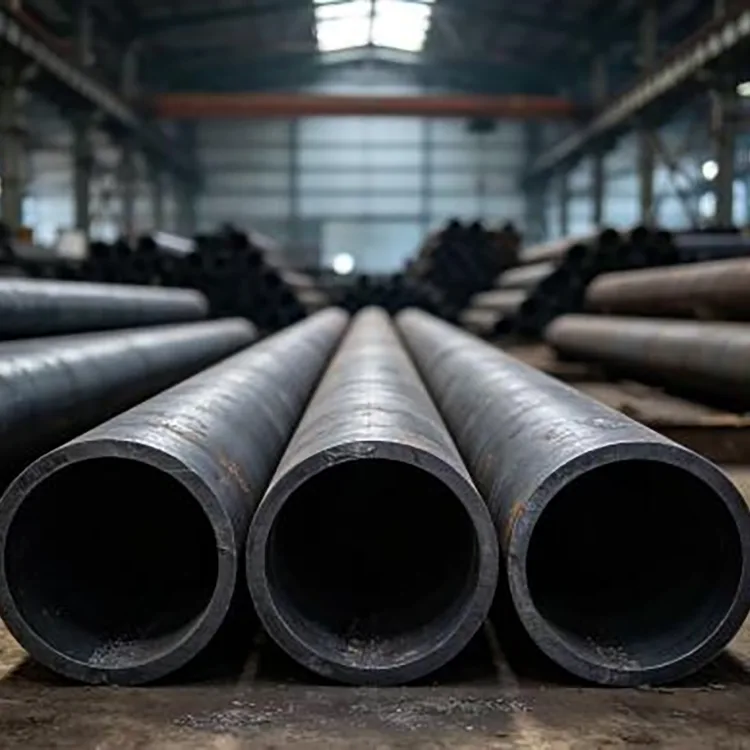

A melegen hengerelt varrat nélküli cső általában praktikus megoldás nagy átmérőjű, nehéz falakhoz és általános szerkezeti munkákhoz. Alkalmas ott, ahol a szabványos mérettűrések elfogadhatók, és az anyagköltség fontos szempont.

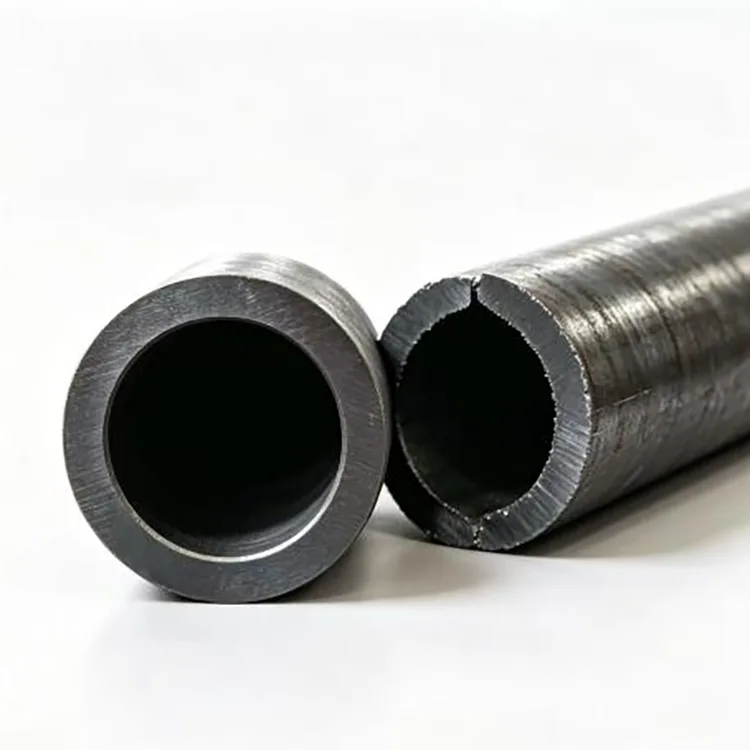

A hidegen húzott varrat nélküli cső egy további hideghúzási eljáráson megy keresztül a méretpontosság és a felület állapotának javítása érdekében. Alkalmasabb kis átmérőjű csövekhez, precíziós alkatrészekhez, esztergáláshoz, fúráshoz és egyéb megmunkálási műveletekhez.

Szerkezeti váz esetében általában nincs előny a precíziós hidegen húzott anyagért, ha a szabványos melegen hengerelt cső már megfelel a tervezési követelményeknek.

Hol használják

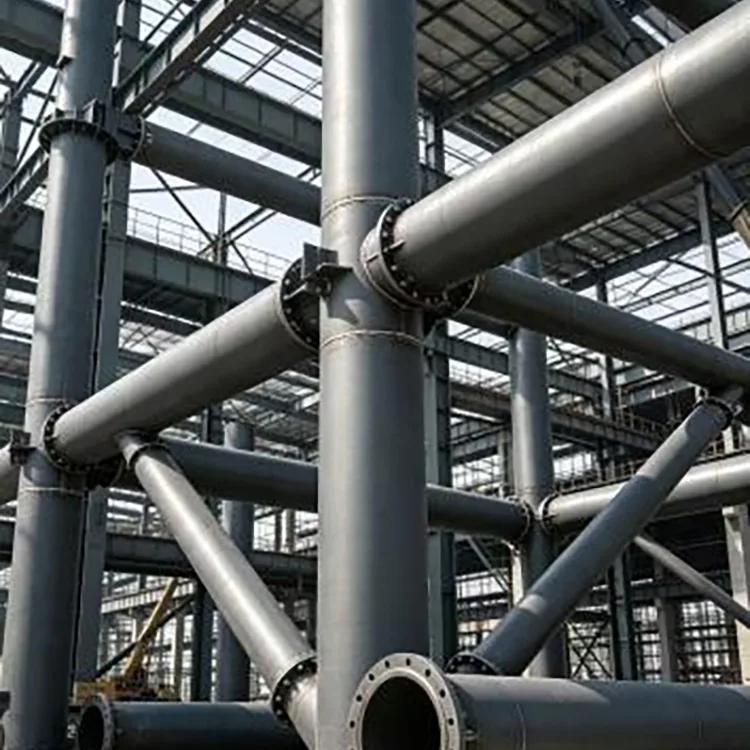

Acélszerkezetek

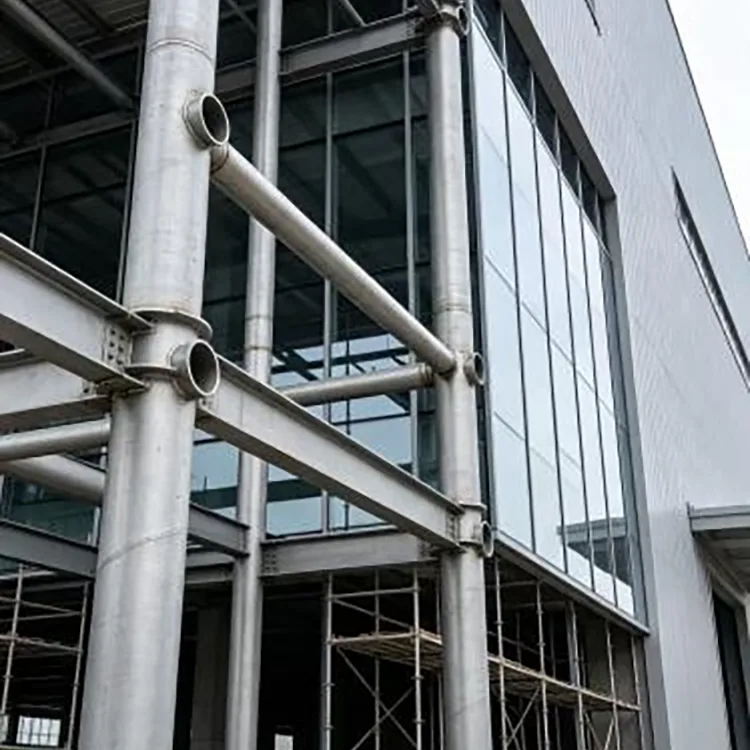

Ipari épületek, tartóoszlopok, rácsostartók, hídtartók, alapszerkezetek, berendezési platformok és egyéb teherhordó acélszerkezetek.

Gépgyártás

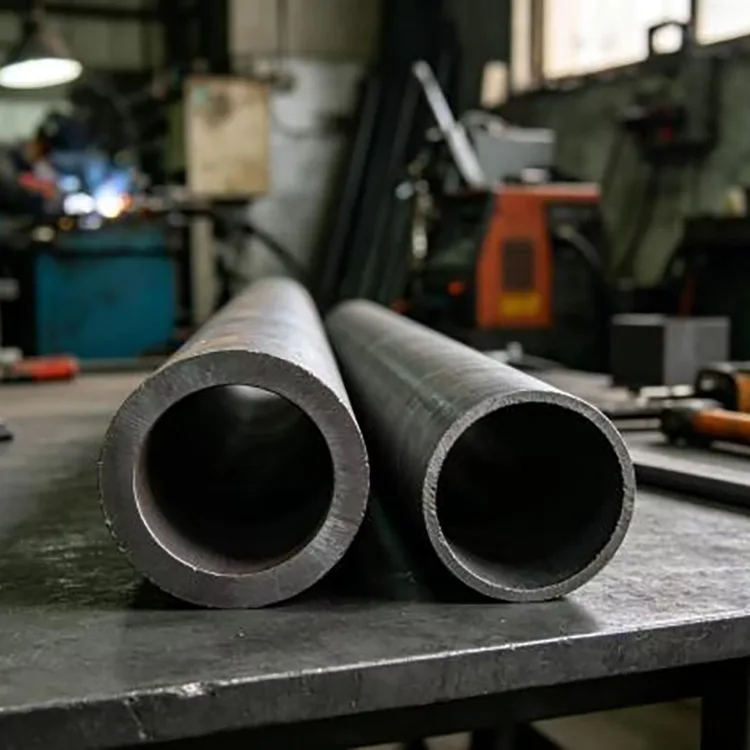

Gépvázak, hidraulikus hengerek, tengelyhüvelyek, perselyek, bányászati ​​berendezések alkatrészei és mérnöki gépalkatrészek.

Nehéz berendezések

Emelőberendezések, mezőgazdasági gépek, nehézgépjárművek szerkezetei és gyártott tartóelemek.

Ipari és önkormányzati projektek

Berendezéstartók, fotovoltaikus szerkezetek, települési acélszerkezetek, szállítóberendezések alkatrészei, hüvelyek és egyéb gyártott szerkezetek.

Kiválasztási útmutató

A szokásos szerkezeti munkákhoz a 20 # melegen hengerelt varrat nélküli szénacél szerkezeti cső gyakran elegendő, ha a tervezési terhelés és az alkalmazandó szabvány teljesül.

A megmunkált alkatrészek, például hüvelyek és precíziós alkatrészek esetében a 20 # vagy 45 # hidegen húzott cső jobb méretszabályozást és felületminőséget biztosít.

Ahol nagyobb szerkezeti szilárdságra van szükség, a Q355B jöhet szóba. A nagyobb szilárdságú mechanikai alkatrészekhez a 27SiMn vagy a 40Cr alkalmasabb lehet az alkatrész tervezésétől és a hőkezelési követelményektől függően.

Kültéri alkalmazásokhoz az alapcső festéssel vagy tűzihorganyzással is ellátható a további korrózióvédelem érdekében.

Fontos alkalmazási megkülönböztetés

A GB/T 8162 egy szerkezeti csőszabvány. Nem szabad pusztán a nyomás- vagy folyadékszolgáltatásra szánt cső alacsonyabb költségű helyettesítőjeként választani.

Víz-, olaj-, gáz- és egyéb folyadékszállítás esetén az alkalmazandó folyadék-szolgáltatási szabványt a tervezési követelményekből kell megerősíteni. A GB/T 8163-2018 a varrat nélküli acélcsövek kínai szabványa folyadékszolgáltatáshoz.

Ugyanez az elv vonatkozik a kazánra, a magas hőmérsékletre és más speciális szolgáltatásokra: a csőszabványnak követnie kell a berendezés és a projekt specifikációját.

Feldolgozás és szállítás

A csöveket fix hosszúságban szállítjuk, vagy szállítás előtt a kívánt méretre vágjuk. Az elérhető feldolgozás magában foglalja a végburkolatot, a letörést, a ferdítést, a menetvágást, a fúrást, a festést, a rozsda eltávolítását és a tűzihorganyzást.

Export rendeléseknél a csövek acélhevederekkel kötegelhetők, és a végeik védhetők az ütések és szennyeződések ellen. A csomagolás beállítható a konténerrakodáshoz, a tengeri szállításhoz és a rendeltetési követelményekhez.

Minőségellenőrzés

Az ellenőrzés magában foglalhatja a kémiai összetételt, a mechanikai tulajdonságokat, a méretellenőrzést, a felületvizsgálatot és a kiválasztott szabvány vagy beszerzési specifikáció által megkövetelt egyéb vizsgálatokat.

Projektmegrendelésekhez szükség esetén ellenőrzési dokumentumokat és harmadik fél általi ellenőrzést, például SGS-t, BV-t vagy TÜV-t is megszervezhetünk.

Beszerzési információk

Árajánlathoz adja meg a szükséges szabványt, anyagminőséget, külső átmérőt, falvastagságot, hosszt, mennyiséget és feldolgozási követelményeket.

Egyedi megrendeléseknél a rajzok vagy a mérettűrések hasznosak, amikor a csövet kész alkatrészsé alakítják. Vegyes méretű rendelések, próba mennyiségek és nagyobb mérnöki rendelések is megbeszélhetők.

GYIK

1. kérdés: Mire használható a GB/T 8162 varrat nélküli szénacél szerkezeti cső?

A GB/T 8162 a szerkezeti célokra szolgáló varrat nélküli acélcsövekre vonatkozik. A tipikus alkalmazások közé tartoznak az acélszerkezetek, berendezéskeretek, gépalkatrészek és egyéb általános mérnöki felhasználások, ahol a tervezés nem igényel speciális folyadék-szolgáltatást vagy kazáncső-specifikációt.

Q2: Melegen hengerelt vagy hidegen húzott varrat nélküli csövet válasszak?

Válassza a melegen hengereltet nagyobb átmérőkhöz, nehezebb falakhoz és általános szerkezeti alkalmazásokhoz, ahol a szabványos tűrés elfogadható. Válassza a hideghúzást, ha szűkebb méretekre, simább felületekre vagy jobb megmunkálási teljesítményre van szükség.

3. kérdés: Hogyan választhatok a 20#, 45# és Q355B között?

A 20# általában általános szerkezeti és mechanikai munkákhoz használatos. A 45# jobban megfelel a nagyobb szilárdságú megmunkált alkatrészekhez, mint például a tengelyek és a hüvelyek. A Q355B általában akkor alkalmazható, ha nagyobb szerkezeti szilárdságra van szükség. A végső választásnak követnie kell az alkatrész tervezését és az alkalmazandó anyagspecifikációt.

4. kérdés: Használható-e a szerkezeti varrat nélküli cső víz- vagy gázvezetékekhez?

Nem csak azért, mert megfelelő a méret. Az alkalmazásnak meg kell felelnie a vonatkozó folyadékszolgáltatási szabványnak és tervezési követelményeknek. Folyékony szolgáltatási alkalmazások esetén a GB/T 8163-at kell figyelembe venni, ahol elő van írva.

Q5: Biztosíthat vágást és horganyzást a szállítás előtt?

Igen. Fix hosszúságú vágás, ferde letörés, letörés, menetfúrás, fúrás, festés és tűzihorganyzás a rendelési igények szerint megoldható.
