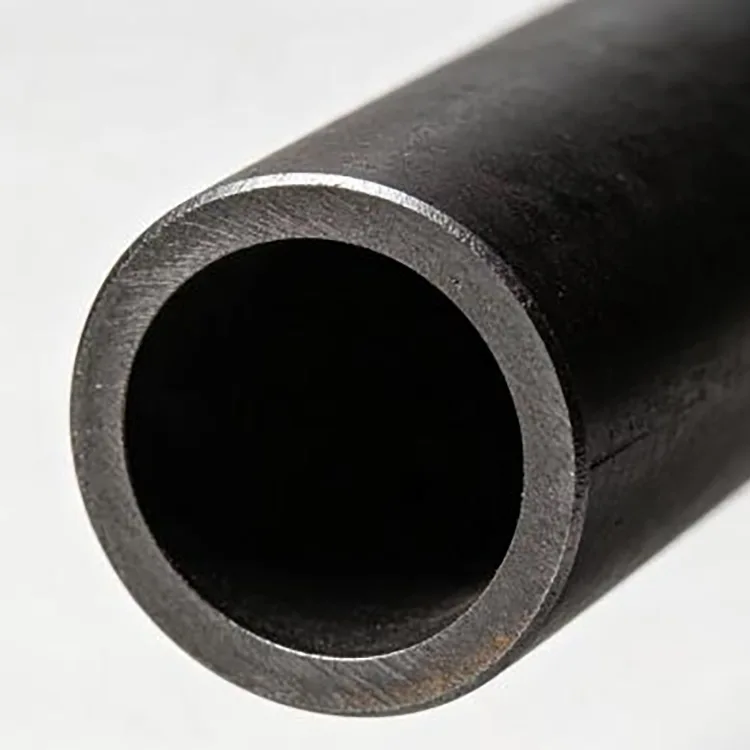

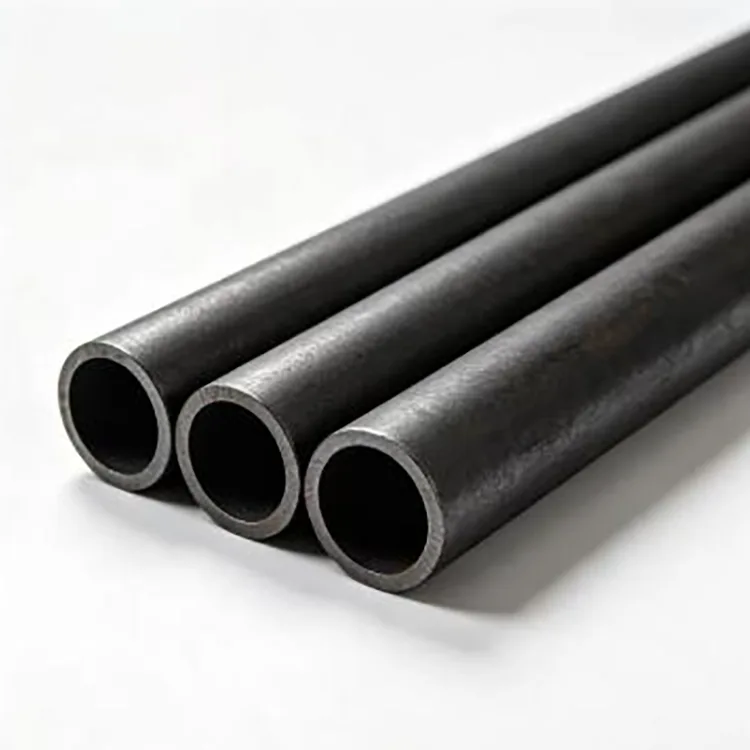

Varrat nélküli szénacél cső

A varrat nélküli szénacél cső hosszanti hegesztési varrat nélkül készül. A melegen hengerelt csöveket általában nagyobb átmérőkre, nehezebb falakra és általános mérnöki használatra választják, míg a hidegen húzott csöveket ott, ahol szűkebb mérettűrések és simább felület szükséges.

A cső a kínai GB/T szabványoknak, illetve az ASTM, EN és JIS követelményeknek megfelelően szállítható az alkalmazási és beszerzési specifikáció szerint.

Szabványok és anyagok

A GB/T 8162-2018 továbbra is a jelenlegi kínai szabvány a varrat nélküli szerkezeti acélcsövek esetében, míg a GB/T 8163-2018 a jelenlegi szabvány a varrat nélküli acélcsövek folyékony kiszolgálására.

Az ASTM A53/A53M-24 a varrat nélküli és a hegesztett acélcsöveket is lefedi, míg az ASTM A106/A106M-26 kifejezetten a varrat nélküli szénacél csöveket fedi le a magas hőmérsékletű kiszolgáláshoz.

Gyakori anyagok a 20#, 45#, Q355B (16Mn), 27SiMn és 40Cr. Az anyagválasztást a szilárdságon, a megmunkálhatóságon, a hőmérsékleten, az üzemi közegen és a gyártási követelményeken kell alapulnia.

Mérettartomány

Speciális méretek, nehéz falú csövek és projektspecifikus tűrések rajzok vagy műszaki adatok alapján gyárthatók.

Melegen hengerelt vagy hidegen húzott?

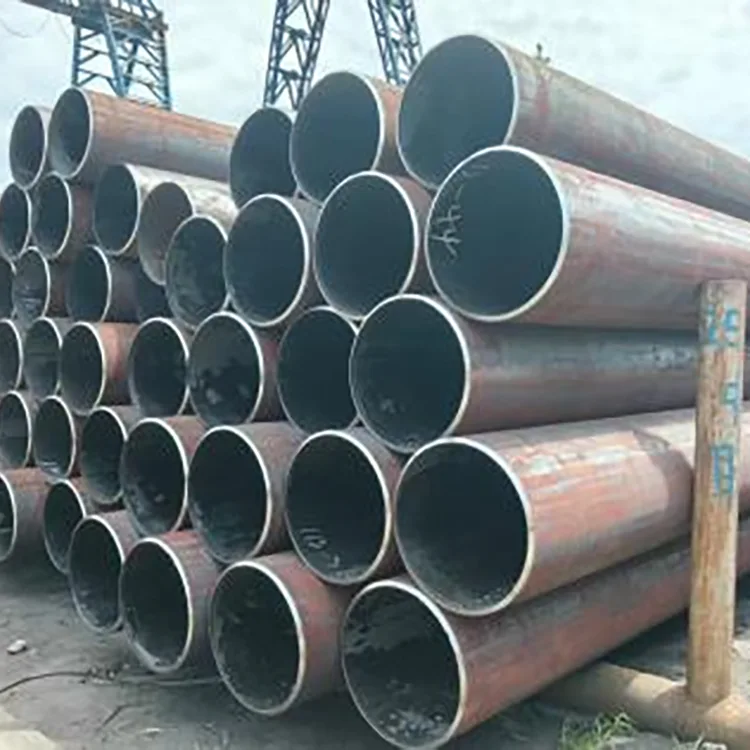

Nagy átmérőjű és nehéz falú követelmények esetén a melegen hengerelt varrat nélküli csövek általában a praktikusabb választás. Széles körben használják szerkezeti elemekben, mérnöki berendezésekben és általános ipari alkalmazásokban, ahol nincs szükség rendkívül szűk mérettűrésre.

A hidegen húzott varrat nélküli csövek jobban megfelelnek a kisebb méretekhez, szűkebb tűrésekhez és megmunkálási alkalmazásokhoz. Simább felülete és szabályozottabb méretei csökkenthetik az olyan alkatrészek megmunkálását, mint a hüvelyek, perselyek és mechanikai alkatrészek.

A két eljárás nem egyszerűen ugyanannak a terméknek a különböző minősége. A választást a kívánt méret, tűrés, felületi állapot és a későbbi feldolgozás alapján kell megválasztani.

A megfelelő szabvány kiválasztása

Szerkezeti elemek, mechanikai szerkezetek és általános gyártás esetén a GB/T 8162 varrat nélküli cső a megfelelő kiindulási pont.

Víz-, olaj-, gáz- és egyéb folyadékszolgáltatási alkalmazásokhoz a csövet folyadék-szolgáltatási specifikáció szerint kell megrendelni, mint például a GB/T 8163. Az üzemi közeget, a tervezési nyomást, a hőmérsékletet és a szükséges vizsgálatokat egyértelműen fel kell tüntetni a megrendelésben.

Az ASTM követelményei szerinti magas hőmérsékletű szolgáltatáshoz az A106/A106M kifejezetten varrat nélküli szénacél csövekhez készült, amelyeket emelt hőmérsékleten használnak.

Anyag kiválasztása

A 20# szénacél általánosan elterjedt mérnöki és gépészeti alkalmazásoknál. Jó a megmunkálhatósága és hegeszthetősége, és számos hagyományos felhasználásra alkalmas.

A 45# szénacél nagyobb szilárdsággal és keménységgel rendelkezik, és főként tengelyekhez, hüvelyekhez és megmunkált mechanikai alkatrészekhez használják. A minőség kiválasztása előtt figyelembe kell venni a hegesztési követelményeket.

A Q355B-t általában ott használják, ahol nagyobb szerkezeti szilárdságra van szükség, beleértve a nehéz szerkezeteket, gépeket és kültéri mérnöki alkalmazásokat.

A 27SiMn és a 40Cr nagyobb szilárdságú ötvözetminőségek, amelyeket hidraulikus alkatrészekhez és más mechanikai alkatrészekhez használnak, amelyek nagyobb szilárdsági vagy kopási követelményeknek vannak kitéve.

Hol használják

Szerkezeti tervezés

Ipari üzemi szerkezetek, tartókeretek, hídelemek, berendezéstartók és egyéb teherhordó acélszerkezetek.

Gépgyártás

Gépvázak, tengelyhüvelyek, hidraulikus munkahengerek, perselyek, bányászati ​​berendezések alkatrészei és mérnöki gépalkatrészek.

Nehézgépek és szállítás

Járművázak, emelőberendezések, mezőgazdasági gépek és egyéb, varrat nélküli acél profilokat igénylő alkatrészek.

Folyadékszolgáltatás

Víz-, olaj-, gáz-, gőz- és ipari folyadékvezetékek, ha a csövet a vonatkozó folyadék-szolgáltatási specifikáció szerint rendelik meg.

Ipari és önkormányzati projektek

Fotovoltaikus tartószerkezetek, települési acélszerkezetek, berendezések csövek, hüvelyek és egyéb acélból készült alkatrészek.

Falvastagság és csőválasztás

A külső átmérő önmagában nem elegendő a varrat nélküli cső kiválasztásához. A falvastagság befolyásolja a nyomásállóságot, az alakváltozással szembeni ellenállást és a teljes szelvényszilárdságot, de a szükséges vastagságot a tényleges tervezési feltételekből kell kiszámítani.

Folyadékszolgáltatás esetén a számításnak figyelembe kell vennie a tervezési nyomást, hőmérsékletet, belső átmérőt, anyagtulajdonságokat, korróziótűrést és az alkalmazandó csővezeték-tervezési kódot. A szerkezeti felhasználásnál figyelembe kell venni a terhelést, a fesztávot, a tartási feltételeket és a kihajlást is.

Ez az oka annak, hogy a nehezebb cső nem automatikusan a megfelelő választás. A specifikációt a tényleges szolgáltatási feltételekhez kell igazítani.

Feldolgozási és felületi beállítások

Vállaljuk a vágást, a végek burkolását, a ferdítést, a rozsdamentesítést, a festést, a tűzihorganyzást és egyéb megmunkálást a projekt követelményei szerint.

A megmunkált alkatrészekhez hidegen húzott cső szállítható, ahol szigorúbb méretszabályozásra van szükség. Kültéri szerkezeti felhasználásra a felületkezelés külön meghatározható a szükséges korrózióvédelmi rendszer szerint.

Az exportrendelések csomagolhatók, becsomagolhatók és nedvesség és korrózió ellen védhetők a hosszú távú tengeri szállításhoz.

Ellenőrzés

Az ellenőrzés a kiválasztott szabvány és a vásárlási követelmények szerint megoldható. A terméktől és alkalmazástól függően ez magában foglalhatja a kémiai összetételt, a mechanikai tulajdonságokat, a méretellenőrzést, a hidrosztatikai vizsgálatot és a roncsolásmentes vizsgálatot.

Az SGS, BV vagy TÜV által végzett ellenőrzési dokumentumok és harmadik fél általi ellenőrzés is megoldható, ha a projekt megköveteli.

Szállítás és egyedi megrendelések

A standard méretek adott esetben a rendelkezésre álló raktárkészletről szállíthatók. Vegyes méreteket, próbamennyiséget, fix hosszúságú vágást, speciális falvastagságot vagy egyedi megmunkálást igénylő projektmegrendeléseket is vállalunk.

Árajánlathoz adja meg a cső szabványát vagy alkalmazását, az anyagminőséget, a külső átmérőt, a falvastagságot, a hosszt, a mennyiséget és a szükséges feldolgozást. Exportrendeléseknél a rendeltetési és a csomagolási követelményeket is meg kell határozni.

GYIK

Q1: Mi a különbség a melegen hengerelt és a hidegen húzott varrat nélküli cső között?

A melegen hengerelt csöveket általában nagyobb átmérőjűek, vastagabb falak és általános mérnöki alkalmazásokhoz választják. A hidegen húzott csöveket további húzási eljárással állítják elő, hogy szűkebb méreteket és simább felületet kapjanak, így alkalmasabbak precíziós megmunkálására és mechanikai alkatrészekre.

2. kérdés: Hogyan választhatok a GB/T 8162 és a GB/T 8163 között?

A GB/T 8162 szerkezeti célokra, míg a GB/T 8163 folyékony kiszolgálásra szolgál. A megfelelő szabványt a cső tényleges felhasználása alapján kell kiválasztani, nem csak az átmérő vagy az anyagminőség alapján.

Q3: Mindig szükség van a varrat nélküli csőre a nagynyomású alkalmazásokhoz?

Nem feltétlenül. A cső kiválasztása a tervezési kódtól, a nyomástól, a hőmérséklettől, a közegtől, a méretektől, az anyagtól és a szükséges ellenőrzéstől függ. Ahol a projektspecifikáció varrat nélküli szénacél csövet ír elő a magas hőmérsékletű szolgáltatáshoz, az ASTM A106/A106M az egyik alkalmazható szabvány.

4. kérdés: Vágható és feldolgozható-e a cső szállítás előtt?

Igen. Fix hosszúságú vágás, ferde vágás, végburkolat, felületkezelés, horganyzás és egyéb megmunkálás a rendelési igények szerint megoldható.

Q5: Szállíthat ASTM A53 varrat nélküli csövet?

Igen. Az ASTM A53/A53M mind a varrat nélküli, mind a hegesztett acélcsövekre vonatkozik, ezért a megrendelésben egyértelműen meg kell határozni a varrat nélküli típust, amikor erre van szükség.
